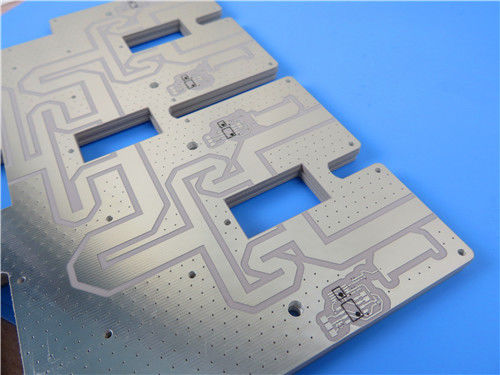

2-слойный ПХБ RF-30 на Rogers 40mil Ламинированный с черным шелковым экраном погружение олово

2-слойный ПХБ RF-30 на Rogers 40mil Ламинированный с черным шелковым экраном погружение олово

МОК: 1 шт.
цена: USD9.99-99.99/PCS
Стандартная упаковка: Вакуумные пакеты+Картоны
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000 штук в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Материал для ПХБ:
RF-30 - 1,016 мм (40 миллиметров)
Количество слоев:
2-layer
Размер ПКБ:
151 мм х 82 мм = 1 PCS, +/- 0,15 мм
Толщина ПКБ:
1,1 mm
Вес меди:
1 унция (1,4 миллилитра) внутренних/внешних слоев
Поверхностная отделка:
Олово погружения
Маска для сварки:
Нет, нет.
Шелковый экран:
Черный
Выделить:

40mil Ламинированные ПХБ

,

Черный шелкопленочный ПКБ

,

PCB RF-30

Описание продукта

Представляем наш недавно поставленный двухслойный жесткий ПКБ с RF-30, высокопроизводительный, недорогой ламинат антенны, предназначенный для микроволновых и радиочастотных приложений.Этот ПХБ сочетает в себе передовые материальные технологии с точным проектированием, чтобы удовлетворить требования современных электронных устройств.



1Технические спецификации



Строительство ПХБ

Этот двуслойный жесткий печатный лист разработан с точностью, чтобы обеспечить оптимальную производительность для различных применений.



- Базовый материал: RF-30, известный своими отличными электрическими характеристиками.


- Количество слоев: 2 слоя, обеспечивающие прочную основу для проектирования цепей.


- Размеры доски: 151 мм х 82 мм (± 0,15 мм), подходящие для различных применений.


- Толщина готовой доски: 1,1 мм, обеспечивая долговечность при сохранении компактного профиля.


- Оконченная медная масса: 1 унция (1,4 миллилитра), улучшая целостность сигнала.


- Минимальный проход: 5/4 миллиметров, что позволяет создавать высокую плотность.


- Минимальный размер отверстия: 0,3 мм, для размещения различных компонентов.


- через толщину покрытия: 20 мкм, обеспечивая надежные электрические соединения.


- Поверхностная отделка: погруженный олово, обеспечивающий отличную сварную способность и стойкость к коррозии.



ПХБ-накопление

- Медный слой 1: 35 мкм
- RF-30 Core: 1,016 mm (40 mil), оптимизированный для уменьшения фазового сдвига и улучшения качества сигнала.
- Медный слой 2: 35 мкм



2-слойный ПХБ RF-30 на Rogers 40mil Ламинированный с черным шелковым экраном погружение олово 0



2Преимущества материала RF-30



Высокая диэлектрическая постоянная

RF-30 имеет диэлектрическую константу 3,0 ± 0,05 при частоте 1,9 ГГц, что делает его идеальным для применения RF, где уменьшение размера является необходимым без ущерба для производительности.Это особенно выгодно для компактных устройств, требующих эффективной обработки сигнала.



Низкий фактор рассеивания

С коэффициентом рассеивания 0,0014 на частоте 1,9 ГГц, RF-30 минимизирует потери энергии, что приводит к повышению эффективности схемы.Эта характеристика имеет решающее значение для поддержания целостности сигнала в условиях высокой частоты.



Отличная размерная стабильность

Стеклянная арматура RF-30 обеспечивает исключительную стабильность, обеспечивая, что ПКБ может выдерживать тепловые и механические нагрузки во время сборки и эксплуатации.Эта стабильность жизненно важна для постоянной работы в различных условиях.



Высокие тепловые и электрические свойства

RF-30 может похвастаться диэлектрическим расщеплением > 60 кВ и объемным сопротивлением 1,26 x 10 ^ 9 Мохм-см, что делает его подходящим для применения на высокой мощности.02% повышает надежность в влажной среде.



3. Приложения

ПКБ RF-30 идеально подходит для различных применений, включая:



- Антенна и подкомпоненты: жизненно важные для обеспечения беспроводной связи во многих устройствах.



- Пассивные компоненты радиочастотного тока: такие как фильтры, сцепляющие устройства и разделители мощности, необходимые для эффективной обработки сигнала.



- Усилители мощности: поддерживают высокопроизводительные радиочастотные схемы, которые требуют надежного теплового управления.



4Обеспечение качества

Мы придерживаемся стандартов производства IPC-класса 2, гарантируя, что все наши печатные платы соответствуют строгим стандартам качества.обеспечение надежности и производительности.



5. Глобальная доступность

Мы рады предложить наши PCB RF-30 по всему миру. Эта широкая доступность позволяет производителям и разработчикам из различных секторов включить нашу передовую технологию в свои проекты.



Заключение

Подводя итог, этот печатный лист с использованием материала RF-30 является значительным новшеством в области печатных листов.Этот ПХБ выделяется как главный выбор для современных электронных конструкций.



Для производителей и разработчиков, ищущих высокопроизводительные решения по конкурентоспособным ценам, наши PCB RF-30 обеспечивают исключительное сочетание надежности, эффективности и ценности.Свяжитесь с нами сегодня, чтобы сделать заказ!



2-слойный ПХБ RF-30 на Rogers 40mil Ламинированный с черным шелковым экраном погружение олово 1
