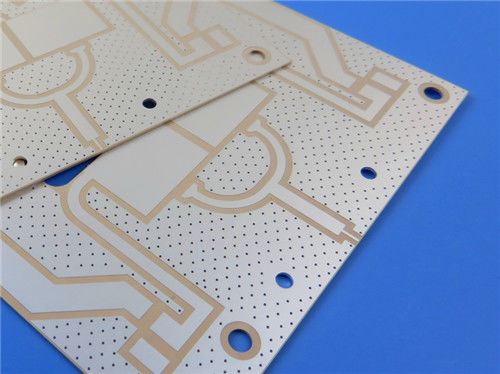

Двухсторонний ПКБ на 20 миллилоре RO3010 с зеленой маской Белая Легенда Погружение Серебро

Поскольку технологии продолжают быстро развиваться, спрос на высокопроизводительные печатные платы (ПКБ) никогда не был таким большим.изготавливается из материала Rogers RO3010, является примером передового дизайна и исключительной надежности, что делает его идеальным выбором для различных передовых приложений.

Понимание материала RO3010

Rogers RO3010 представляет собой керамически заполненный композит из PTFE, который предлагает уникальную комбинацию высокой диэлектрической константы и отличной стабильности.Этот материал особенно подходит для применений, требующих точной целостности сигнала в широком диапазоне частот.Низкий коэффициент рассеивания 0,0022 на 10 ГГц обеспечивает минимальную потерю сигнала, что имеет решающее значение для высокочастотных приложений.

Механические свойства RO3010 также заслуживают внимания. Он имеет низкий коэффициент теплового расширения (CTE), который имеет решающее значение для поддержания размерной стабильности во время теплового цикла.С CTE 13 ppm/°C в направлении X и 11 ppm/°C в направлении Y, материал эффективно соответствует характеристикам расширения меди, тем самым снижая риск деламинации и обеспечивая долгосрочную надежность.

Подробности строительства
Этот ПХБ с следующими характеристиками:


- Базовый материал: Роджерс РО3010
- Количество слоев: 2
- Размеры: 60,32 мм х 59,68 мм
- Толщина доски: 0,6 мм
- Вес меди: 1 унция (1,4 миллилитра) на внешних слоях
- Минимальная проницаемость: 5/6 миллилитров
- Минимальный размер отверстия: 0,25 мм
- Окончание поверхности: серебро погружения
- Шелковый экран: белый шелковый экран

ПХБ-накопление
Склад состоит из:


- Медный слой 1: 35 мкм
- Роджерс RO3010 субстрат: 20 миллиметров (0,508 мм)
- Медный слой 2: 35 мкм

- 100% электрические испытания: каждая доска проходит строгие электрические испытания перед отправкой, чтобы гарантировать функциональность.

Преимущества нашего ПХБ

Исключительная размерная стабильность
Материал RO3010 обеспечивает выдающуюся стабильность измерений благодаря низкому коэффициенту теплового расширения (CTE).С значениями CTE 13 ppm/°C в направлении X и 11 ppm/°C в направлении Y, ПХБ эффективно минимизирует риск деламинации и обеспечивает надежную производительность даже в условиях теплового цикла.

Высокая электрическая производительность
Rogers RO3010 имеет диэлектрическую постоянную 10,2 ± 0,30 при 10 ГГц и низкий коэффициент рассеивания 0.0022Это делает наши печатные платы идеальными для телекоммуникаций, автомобильных радаров,и другие требовательные электронные среды.

Эффективное решение
Несмотря на свои высокопроизводительные характеристики, ПКБ остаются конкурентоспособными по цене.Этот экономичный вариант позволяет предприятиям эффективно масштабировать производство при сохранении высоких стандартов качества.

Соответствие и обеспечение качества
Изготовленные в соответствии со стандартами IPC-класса-2, наши печатные платы отвечают строгим требованиям к качеству.обеспечение надежности и готовности каждой платы к использованию в критических приложениях;.

Заявления
Этот передовой ПКБ подходит для различных высокопроизводительных приложений, включая:

- Автомобильные радиолокационные системы: улучшенная производительность обнаружения препятствий и навигации.


- GPS-антенны: надежное сигнальное восприятие критически важно для точной позиционирования.


- Сотовые телекоммуникации: усилители мощности и антенны пользуются характеристиками низкой потери.


- Беспроводная связь: антенны, предназначенные для надежной связи.


- Спутники прямого вещания: оптимальная производительность в передаче и приеме сигналов.


- Системы дистанционного чтения счетчиков: надежная и эффективная передача данных.


- Силовые фонпланы: обеспечение стабильного распределения энергии в сложных системах.

Заключение

Наш недавно поставленный двусторонний ПКБ, использующий материал Роджерса RO3010, представляет собой значительный прогресс в технологии ПКБ.и широкий спектр примененийВыбирая наши печатные платы, клиенты могут рассчитывать на непревзойденное качество, надежность и производительность в своих электронных проектах.

Для получения дополнительной информации или размещения заказа, пожалуйста, свяжитесь с нашей командой продаж.
