Поскольку спрос на высокопроизводительные печатные платы (ПКБ) продолжает расти, наш недавно поставленный двусторонний ПКБ, изготовленный из материала Rogers RO4003C,отличается образцовым решением для широкого спектра примененийДавайте углубимся в его особенности, спецификации и преимущества нашего передового PCB, подчеркивая его пригодность для различных отраслей.
Понимание материала RO4003C
Rogers RO4003C - это собственный стеклянный углеводородный/керамический ламинат, сочетающий лучшие свойства традиционных материалов.Он предлагает электрические характеристики материалов из ПТФЕ при сохранении производственной способности эпоксидных/стеклянных ламинатахДиэлектрическая постоянная 3,38 ± 0,05 при 10 ГГц обеспечивает оптимальную целостность сигнала, что делает его идеальным для высокочастотных приложений.
Одним из ключевых преимуществ RO4003C является его низкий коэффициент рассеивания 0,0027 при 10 ГГц и 0,0021 при 2,5 ГГц, что позволяет минимально снизить потерю сигнала.
Эта характеристика особенно полезна в приложениях, требующих точной передачи сигнала, таких как телекоммуникации и радиолокационные системы.
Особенности строительства
Наши ПХБ имеют следующие характеристики:

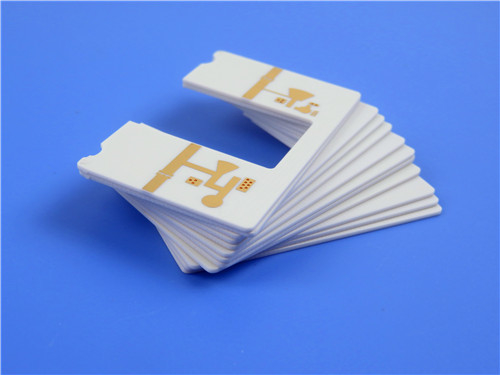

- Базовый материал: Rogers RO4003C, обеспечивающий высокую производительность и надежность.
- Количество слоев: 2-слойная конструкция обеспечивает гибкость для сложных схем.
- Размеры: Доска имеет размеры 580 мм х 410 мм с допустимым допустимым отклонением +/- 0,15 мм, что позволяет использовать ее для различных целей.
- Завершенная толщина: прочная толщина 1,6 мм повышает долговечность.
- Медная масса: 1 унция (1,4 мл) наносится на внешние слои, обеспечивая эффективную проводимость.
- Минимальные следы / пространство: тонкие макеты поддерживаются с минимумом 6/10 миллиметров, что позволяет плотное проектирование цепей.
- Минимальный размер отверстия: универсальный размер отверстия 0,3 мм облегчает размещение различных компонентов.
- Поверхностная отделка: используется электролесное никелевое погружение золото, обеспечивающее отличную сварную способность и коррозионную стойкость.
- Электрические испытания: каждая доска проходит строгие 100% электрические испытания перед отгрузкой, обеспечивая функциональность и надежность.
ПХБ-накопление
Конфигурация стека состоит из:
- Медный слой 1: 35 мкм
- Роджерс 4003C Ядро: 1,524 мм (60 миллиметров)
- Медный слой 2: 35 мкм
| RO4003C Типичная стоимость |
| Недвижимость |
RO4003C |
Направление |
Объекты |
Состояние |
Метод испытания |
| Диэлектрическая постоянная,ε Процесс |
3.38±0.05 |
Z |
|
10 ГГц/23°С |
IPC-TM-650 2.5.5.5 Застегнутая полоса |
| Диэлектрическая постоянная,εПроектирование |
3.55 |
Z |
|
от 8 до 40 ГГц |
Метод дифференциальной длины фазы |
| Фактор рассеивания,δ |
0.0027
0.0021 |
Z |
|
10 ГГц/23°С
2.5 ГГц/23°С |
IPC-TM-650 2.5.5.5 |
| Тепловой коэффициент ε |
+40 |
Z |
ppm/°C |
-50°C до 150°C |
IPC-TM-650 2.5.5.5 |
| Сопротивляемость объема |
1.7 х 1010 |
|
MΩ.cm |
КОНД А |
IPC-TM-650 2.5.17.1 |
| Сопротивляемость поверхности |
4.2 х 109 |
|
MΩ |
КОНД А |
IPC-TM-650 2.5.17.1 |
| Электрическая сила |
31.2 ((780) |
Z |
Kv/mm(v/mil) |
0.51 мм ((0.020") |
IPC-TM-650 2.5.6.2 |
| Модуль тяги |
19,650(2,850)
19,450 ((2,821) |
X
Y |
MPa ((ksi) |
NT1 религия |
ASTM D 638 |
| Прочность на растяжение |
139 ((20.2)
100 ((14.5) |
X
Y |
MPa ((ksi) |
NT1 религия |
ASTM D 638 |
| Сила изгиба |
276
(40) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Размерная стабильность |
<0.3 |
X,Y |
мм/м
(мл/дюйм) |
после вырезки + E2/150°C |
IPC-TM-650 2.4.39А |
| Коэффициент теплового расширения |
11
14
46 |
X
Y
Z |
ppm/°C |
-55°C до 288°C |
IPC-TM-650 2.4.41 |
| Tg |
>280 |
|
°C TMA |
А. |
IPC-TM-650 2.4.24.3 |
| Td |
425 |
|
°C TGA |
|
ASTM D 3850 |
| Теплопроводность |
0.71 |
|
W/M/oK |
80°C |
АСТМ C518 |
| Поглощение влаги |
0.06 |
|
% |
48 часов погружения 0.060"
температура образца 50°C |
ASTM D 570 |
| Плотность |
1.79 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Прочность медной кожуры |
1.05
(6,0) |
|
Н/мм
(PLI) |
После сварки 1 унция.
Фойла для ЭДС |
IPC-TM-650 2.4.8 |
| Возгораемость |
Никаких |
|
|
|
UL 94 |
| Процесс без свинца совместим |
Да, да. |
|
|
|
|
Основные преимущества
Размерная стабильность
Тепловой коэффициент расширения (CTE) RO4003C тесно совпадает с коэффициентом расширения меди, обеспечивая отличную размерную стабильность.Эта характеристика имеет решающее значение для поддержания производительности в многослойных конструкциях из доски, особенно при различных тепловых условиях.
Экономическая эффективность
Обработка RO4003C сопоставима со стандартными материалами FR-4, но она предлагает превосходную производительность за долю стоимости обычных микроволновых ламинатов.Эта экономическая эффективность делает его привлекательным вариантом для производителей, ищущих высококачественные ПХБ без превышения бюджетных ограничений..
Высокая производительность
Разработанные для высокопроизводительных и больших объемов применений, наши печатные платы превосходят в средах, требующих надежности и эффективности.06% дополнительно повышает долговечность ПХБ, что делает его подходящим для сложных условий.
Типичные применения
Этот передовой ПКБ идеально подходит для различных применений:
- Антенны базовой станции сотовой связи и усилители мощности:** Обеспечивает надежную передачу и прием сигнала.
- РЧ-идентификационные теги: поддерживает точное отслеживание и идентификацию.
- Автомобильные радары и датчики: улучшает безопасность и навигационные системы в транспортных средствах.
- LNB для спутников прямого вещания: обеспечивает стабильную производительность в спутниковой связи.
Заключение
Наш недавно поставленный двусторонний ПКБ, использующий материал Роджерса RO4003C, представляет собой передовую технологию ПКБ.и рентабельностьВыбирая наш ПХБ, вы можете ожидать непревзойденного качества и надежности в ваших электронных конструкциях.
Для дальнейших запросов или для размещения заказа, пожалуйста, свяжитесь с нашей специализированной командой продаж.
