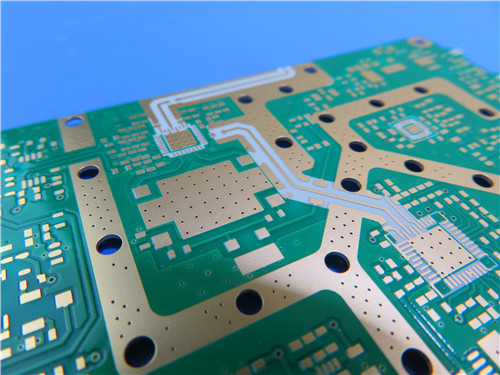

Двухсторонний ПКБ на RO4350B 6.6mil материала с погружением золота

В быстро развивающемся мире электроники, спрос на высокопроизводительные печатные платы (ПКБ) постоянно растет.Разработан для удовлетворения строгих требований различных приложений, особенно в телекоммуникационных, автомобильных и радиочастотных секторах.

Понимание материала RO4350B

Rogers RO4350B выделяется как высококачественный стеклянный углеводородный/керамический ламинат, умело сочетающий превосходные электрические характеристики с производственностью.В отличие от традиционных материалов из ПТФЕ, RO4350B упрощает процесс производства, устраняя необходимость в специализированной обработке или обработке отверстий, сохраняя при этом исключительные показатели производительности.

Ключевые характеристики
- Диэлектрическая постоянная (Dk): При поддержании на 3,48 ± 0,05 при 10 ГГц эта характеристика обеспечивает оптимальную целостность сигнала.


- Фактор рассеивания: с низким значением 0,0037 на 10 ГГц достигается минимальная потеря сигнала, что делает его идеальным для высокочастотных приложений.


- Тепловая стабильность: материал имеет температуру стеклянного перехода (Tg) более 280 °C, что обеспечивает надежность в широком диапазоне условий обработки.

Особенности строительства
Этот ПКБ разработан по следующим спецификациям:


- Базовый материал: Роджерс RO4350B, выбранный из-за надежности и превосходных характеристик.


- Счет слоев: двусторонняя конфигурация, которая вмещает сложные схемы.


- Размеры: компактные размеры 40,8 мм х 51,6 мм с допустимым допустимым отклонением +/- 0,15 мм делают его подходящим для различных применений.


- Завершенная толщина: гладкая толщина 0,29 мм повышает его универсальность.


- Медная масса: 1 унция (1,4 миллилитра) на внешних слоях обеспечивает эффективную электропроводность.


- Минимальный след/пространство: поддерживаются тонкие макеты с минимумом 4/4 миллиметров.


- Минимальный размер отверстия: для различных размещений компонентов используется универсальный размер отверстия 0,2 мм.


- Поверхностная отделка: погруженное золото обеспечивает превосходную сварочность и защищает от коррозии.


- Шелковый экран: белый шелковый экран на верхней части облегчает идентификацию компонента.


- Маска для сварки: зеленая маска для сварки сверху повышает видимость и защиту.


- Электрические испытания: каждая доска проходит строгие 100% электрические испытания перед отправкой, гарантируя оптимальную производительность.

ПХБ-накопление
Конфигурация стека включает:


- Медный слой 1: 35 мкм
- Роджерс RO4350B Ядро: 0,168 мм (6,6 миллиметра)
- Медный слой 2: 35 мкм

Преимущества ПХБ RO4350B

Размерная стабильность
Коэффициент теплового расширения (CTE) RO4350B тесно совпадает с коэффициентом медным, обеспечивая отличную стабильность измерений.Это свойство имеет решающее значение для поддержания производительности в многослойных конструкциях из доски при различных тепловых условиях.

Экономическая эффективность
Обработка RO4350B сопоставима со стандартными материалами FR-4, но она предлагает превосходную производительность по более низкой стоимости.Это делает его привлекательным вариантом для производителей, ищущих высококачественные ПХБ без превышения бюджетных ограничений..

Высокая производительность
Разработанный для высокопроизводительных и больших объемов применений, этот ПКБ превосходит окружающую среду, требующую надежности и эффективности.06% еще больше улучшает долговечность, что делает его подходящим для требовательных условий.

Типичные применения

Этот передовой ПКБ идеально подходит для различных применений, в том числе:


- Антенны базовой станции сотовой связи и усилители мощности: обеспечивают надежную передачу и прием сигнала.


- РЧ-идентификационные теги: поддерживает точное отслеживание и идентификацию.


- Автомобильные радары и датчики: улучшает безопасность и навигационные системы в транспортных средствах.


- LNB для спутников прямого вещания: обеспечивает стабильную производительность в спутниковой связи.

Заключение

Наши двусторонние печатные платы, использующие материал Роджерса RO4350B, представляют собой значительный прогресс в технологии печатных платок.и рентабельностьВыбирая наши печатные платы, клиенты могут рассчитывать на непревзойденное качество и надежность в своих электронных конструкциях.

Для получения дополнительной информации или размещения заказа, пожалуйста, свяжитесь с нашей специализированной командой продаж.
