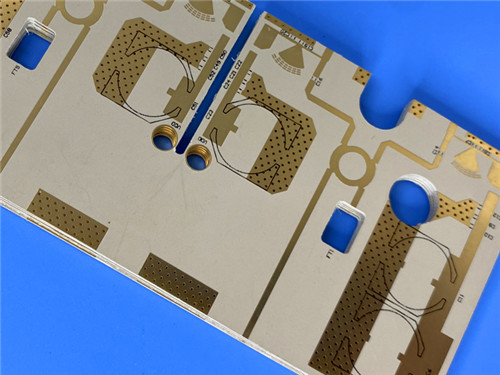

В мире электроники выбор материала печатных плат может значительно повлиять на производительность, особенно в высокочастотных и высокомощных приложениях.Наш двусторонний печатный лист, изготовленный из RT/duroid 6035HTC, выделяется как первоклассное решение для инженеров и дизайнеров, ищущих надежность, эффективности и расширенной функциональности.
Конструкция и спецификации ПКБ
Базовый материал: RT/duroid 6035HTC
RT/duroid 6035HTC представляет собой керамически наполненный композит из PTFE, известный своей высокой теплопроводностью и отличными диэлектрическими свойствами.Этот материал особенно подходит для высокопроизводительных RF и микроволновых приложений, обладающие характеристиками, превосходящими традиционные ламинированные материалы.
Подробная спецификация
- Количество слоев: эта печатная плата имеет двустороннюю конструкцию, позволяющую эффективно направлять сложные схемы в компактном пространстве.
- Размеры: 43мм х 107мм (± 0,15мм), эта печатная пластина предназначена для универсальности в различных приложениях.
- Требования к следам и пространству: с минимальным следом/пространством 4/7 миллиметров, этот ПКБ поддерживает конструкции с высокой плотностью без ущерба для целостности сигнала.
- Размер отверстия и проемы: минимальный размер отверстия составляет 0,3 мм, а доска включает 71 проход, повышая связь без осложнений слепых проходов.
- Окончание: поверхность серебра с погружением обеспечивает отличную сварную способность и коррозионную стойкость, а 100% электрическое испытание перед отгрузкой обеспечивает надежность.
Складывание слоев
Склад этого ПХБ состоит из:
- Медный слой 1: 35 мкм
- RT/duroid 6035HTC Ядро: 1,524 мм (60 миллиметров)
- Медный слой 2: 35 мкм
Эта конфигурация оптимизирует тепловое управление и электрическую производительность, обеспечивая надежную работу в высокочастотных приложениях.
| NT1 дюроид 6035HTC Типичное значение |
| Недвижимость |
NT1 резкий рост |
Направление |
Объекты |
Состояние |
Метод испытания |
| Диэлектрическая постоянная,ε Процесс |
3.50±0.05 |
Z |
|
10 ГГц/23°С |
IPC-TM-650 2.5.5.5 Застегнутая полоса |
| Диэлектрическая постоянная,εПроектирование |
3.6 |
Z |
|
8 ГГц - 40 ГГц |
Метод дифференциальной длины фазы |
| Фактор рассеивания |
0.0013 |
Z |
|
10 ГГц/23°С |
IPC-TM-650 2.5.5.5 |
| Тепловой коэффициент ε |
-66 |
Z |
ppm/°C |
-50°C до 150°C |
mod IPC-TM-650, 2.5.5.5 |
| Сопротивляемость объема |
108 |
|
MΩ.cm |
А. |
IPC-TM-650, 2.5.17.1 |
| Сопротивляемость поверхности |
108 |
|
MΩ |
А. |
IPC-TM-650, 2.5.17.1 |
| Размерная стабильность |
-0.11 -0.08 |
CMD MD |
мм/м (мл/дюйм) |
0.030" 1 унция фольги EDC Толщина после выгравирования "+E4/105 |
IPC-TM-650 2.4.39А |
| Модуль тяги |
329 244 |
MD CMD |
Кпси |
40 часов @ 23°C/50RH |
ASTM D638 |
| Поглощение кислорода |
0.06 |
|
% |
D24/23 |
IPC-TM-650 2.6.2.1 ASTM D570 |
| Коэффициент теплового расширения (-50 °C до 288 °C) |
19 19 39 |
X Y Z |
ppm/°C |
23°C / 50% RH |
IPC-TM-650 2.4.41 |
| Теплопроводность |
1.44 |
|
В/м/к |
80°C |
АСТМ C518 |
| Плотность |
2.2 |
|
gm/cm3 |
23°C |
ASTM D792 |
| Прочность медной кожуры |
7.9 |
|
ПЛИ |
20 сек. @ 288 °C |
IPC-TM-650 2.4.8 |
| Возгораемость |
V-0 |
|
|
|
UL 94 |
| Совместимость с процессом без свинца |
Да, да. |
|
|
|
|
Характеристики производительности
Диэлектрические свойства
Диэлектрическая постоянная (DK) ПКБ 3,5 ± 0,05 при 10 ГГц и низкий коэффициент рассеивания 0,0013 означают, что она может обрабатывать высокочастотные сигналы с минимальными потерями.Эти свойства имеют решающее значение для приложений, требующих точности и ясности в передаче сигнала.
Термоуправление
С теплопроводностью 1,44 Вт/м/К при 80°С RT/duroid 6035HTC превосходит в рассеивании тепла.где чрезмерная жара может привести к снижению производительности или отказуВысокая тепловая устойчивость гарантирует, что ПХБ сохраняет свою целостность даже в экстремальных условиях.
Коэффициент теплового расширения (CTE)
Значения CTE 19 ppm/°C в оси X и Y и 39 ppm/°C в оси Z указывают на размерную устойчивость ПКБ при изменении температуры.Эта стабильность необходима для поддержания надежности соединений и общей производительности цепи.
Преимущества RT/duroid 6035HTC PCB
1Высокая теплопроводность: эффективное рассеивание тепла снижает рабочую температуру, повышая долгосрочную надежность в требовательных приложениях.
2Отличная диэлектрическая производительность: снижается потеря вставки и достигается превосходная целостность сигнала, что делает этот ПКБ идеальным для высокочастотных схем.
3. Прочная стабильность: тепловая стабильность материала обеспечивает постоянную производительность даже в сложных условиях.
Заявления
Этот двусторонний ПКБ предназначен для различных требовательных применений, включая:
- Усилители высокой мощности: необходимы для телекоммуникаций и вещания, где сила сигнала имеет первостепенное значение.
- Применение в микроволновых системах: используется в радиолокационных системах, спутниковой связи и медицинской визуализации.
- Разделители и соединители мощности: критически важны для управления сигналом в сложных схемах, обеспечивая эффективное распределение мощности.
Заключение
RT/duroid 6035HTC двусторонние печатные платы являются первоклассным решением для инженеров и конструкторов, нуждающихся в высокопроизводительных, надежных платах для передовых приложений.Имеет исключительные тепловые и электрические свойства, этот ПХБ не только отвечает, но и превосходит строгие требования современной электроники.
Для любых вопросов или обсуждения того, как наш RT/duroid 6035HTC PCB может удовлетворить ваши конкретные потребности, пожалуйста, свяжитесь с нашей командой продаж.Мы здесь, чтобы поддержать ваши проекты с опытом и высококачественными решениями.
