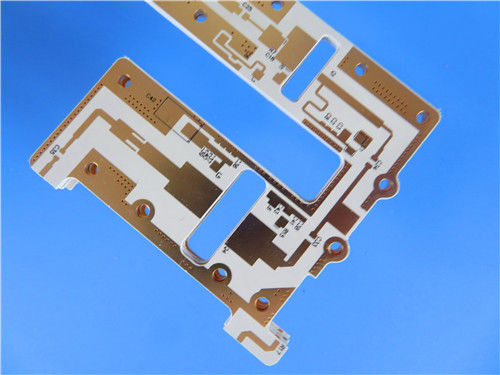

Двухсторонний ПКБ на материале TC350 60mil 2OZ с толщиной 1,6 мм и ENIG

В современном быстро развивающемся технологическом ландшафте спрос на высокопроизводительные печатные платы (ПКБ) продолжает расти.Наш недавно поставленный TC350 двусторонний ПКБ представляет собой значительный прогресс в технологии ПКБСочетает в себе прочные материалы, тщательный дизайн и строгие стандарты качества.

Подробности строительства

Базовый материал премиум: TC350
В основе этого печатного листа находится высококачественный ламинат TC350, состоящий из ПТФЕ, керамических наполнителей и стеклянной арматуры.Это уникальное сочетание обеспечивает исключительную теплопроводность и низкую потерю при вставке, что делает его идеальным для приложений, требующих эффективности и надежности.

Количество и размеры слоев
Эта пластинка имеет двустороннюю конструкцию, оптимизирующую пространство при обеспечении максимальной функциональности.эта доска разработана для универсальности на различных устройствахЗавершенная толщина 1,6 мм обеспечивает идеальный баланс между долговечностью и производительностью.

Спецификации следов и отверстий
Эта пластинка предназначена с минимальным размером следов и пространством 6/6 миллиметров, обеспечивая мелкие детали в схемах.Доска сохраняет структурную целостность при размещении различных компонентов.

Медные слои и отделка поверхности
С двумя слоями меди (каждый толщиной 70 мкм) этот ПКБ обеспечивает готовый вес меди 2 унций на внешних слоях.Поверхностная отделка из безэлектроника никелевого погруженного золота (ENIG) обеспечивает превосходную защиту от окисления и повышает сварочность.

Обеспечение качества
Каждая плата проходит 100% электрическое испытание перед отгрузкой, чтобы убедиться, что она соответствует стандартам качества IPC-класса 2.жизненно важно для любого электронного приложения.

Технические характеристики

Диэлектрическая производительность
Ламинат TC350 имеет диэлектрическую постоянную (Dk) 3,5 при нескольких частотах (1MHz, 1.8GHz и 10GHz), а также низкий фактор рассеивания 0,0015 при 1MHz.Эта производительность имеет решающее значение для минимизации потери сигнала, особенно в радиочастотных приложениях.

Тепловая устойчивость
Коэффициенты теплового расширения платы (CTE) тонко настроены: 7 ppm/°C в оси x/y и 23 ppm/°C в оси z.Эта тепловая стабильность необходима для поддержания производительности в различных условиях, особенно в условиях высокой температуры.

Устойчивость к влаге
С скоростью поглощения влаги всего 0,05%, ПКБ TC350 предназначен для долговечности, обеспечивая, чтобы факторы окружающей среды не угрожали его производительности.

Преимущества ПХБ TC350

1Улучшенная надежность: сочетание материалов TC350 и строгое тестирование обеспечивает снижение температуры соединения и повышение надежности в требовательных приложениях.

2Высокая теплопроводность TC350 обеспечивает отличное рассеивание тепла, что делает его идеальным для усилителей мощности и других высокоэнергетических устройств.

3Эффективное использование полосы пропускания: благодаря низким потерям при вставке и отличным диэлектрическим свойствам ПКТ TC350 максимально повышает эффективность полосы пропускания, что имеет решающее значение для применения в радиочастотном и микроволновом диапазонах.

4Устойчивый дизайн: отсутствие слепых проходов и тщательное проектирование блоков и следов обеспечивают структурную целостность, повышая долговечность ПКБ.

Заявления

PCB TC350 подходит для широкого спектра применений, включая, но не ограничиваясь:

- Усилители мощности: необходимы для максимизации силы сигнала в устройствах связи.


- фильтры и соединители: используются в радиочастотных приложениях для управления частотными сигналами.


- Усилители, установленные на башне (TMA): улучшают качество сигнала в сотовых сетях.


- Микроволновые комбинаторы и разделители мощности: критически важно для эффективной обработки сигнала в передовых системах связи.

Заключение

TC350 PCB находится на переднем крае технологии PCB, разработанной для удовлетворения строгих требований современной электроники.Это идеальный выбор для инженеров и конструкторов, ищущих надежность и производительность в высокопроизводительных приложениях.

Для получения дополнительной информации или размещения заказа, пожалуйста, свяжитесь с нашей специализированной командой продаж.
