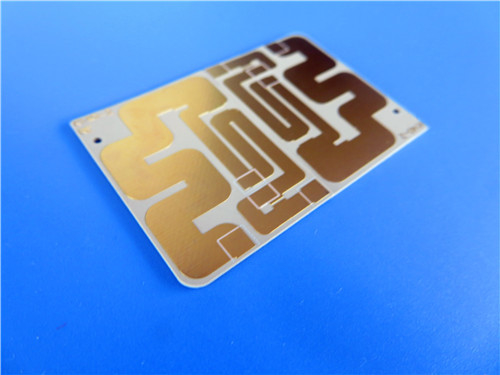

2 слоя ПКБ построены на TC600 ламинированной 60миллилитровой погруженной золотой отделке

Представляем наш недавно поставленный двусторонний печатный диск TC600, разработанный для удовлетворения требований высокой производительности современных электронных приложений.Этот ПКБ предлагает исключительное тепловое управление и надежность, что делает его идеальным для различных высокочастотных и высокомощных приложений.

Базовый материал премиум: TC600
Этот печатный лист TC600 изготовлен с использованием ламинатов Rogers TC600, которые состоят из PTFE, теплопроводящих керамических наполнителей и тканей стеклянной арматуры.Этот современный композитный материал предназначен для повышения теплопередачи и минимизации потерь диэлектриков, что приводит к улучшению производительности в высокочастотных приложениях.

Количество и размеры слоев
Этот печатный лист имеет двустороннюю конструкцию, которая максимизирует функциональность при оптимизации пространства.Этот ПХБ достаточно универсален для различных электронных устройств.

Спецификации следов и отверстий
Планшет сконструирован с минимальным размером следов и пространства 4/5 миллиметров, обеспечивая точные схемы.обеспечение структурной целостности и надежности.

Медные слои и отделка поверхности
Этот ПКБ имеет два слоя меди, каждый из которых содержит 18 мкм меди и дополнительные 17 мкм покрытия.Погруженная золотая поверхность улучшает сварку и обеспечивает отличную защиту от окисления.

Обеспечение качества
Каждая панель проходит строгие 100% электрические испытания перед отправкой, обеспечивая соответствие стандартам качества IPC-класса-2 и гарантируя надежность для различных применений.

Технические характеристики

Диэлектрические свойства
Ламинат TC600 имеет диэлектрическую постоянную (Dk) 6,15 как на 1,8 МГц, так и на 10 ГГц. Это свойство имеет важное значение для снижения потери сигнала и повышения общей производительности схемы,особенно в применении RF.

Термоуправление
С теплопроводностью 1,1 Вт/мк, ПКБ TC600 превосходит в рассеивании тепла, что делает его идеальным для применения на высокой мощности.0020 на частоте 10 ГГц также способствует эффективному управлению тепловой энергией.

Устойчивость при различных температурах
PCB TC600 поддерживает стабильную Dk в широком диапазоне температур от -40°C до 140°C, с низким коэффициентом теплового расширения (CTE) 9 ppm/°C в оси X/Y и 35 ppm/°C в оси Z.Эта стабильность имеет решающее значение для минимизации напряжения на сварных соединений, повышая долговечность и надежность ПХБ.

Преимущества ПХБ TC600

1Уменьшение размера: PCB TC600 обеспечивает меньший отпечаток по сравнению с более низкими субстратами Dk, что позволяет более компактные конструкции.

2Улучшенная эффективность: Уменьшая теплогенерацию за счет минимизации потерь в линии передачи, ПКБ улучшает общую эффективность, что имеет решающее значение для высокопроизводительных приложений.

3Улучшенная надежность: улучшенные возможности обработки и соответствие CTE обеспечивают низкое напряжение сварных соединений, что делает ПХБ очень надежным в требовательных условиях.

Заявления

ПКТ TC600 универсален и подходит для различных применений, в том числе:

- Усилители мощности: необходимы для максимизации силы сигнала в устройствах связи.


- фильтры и соединители: используются в радиочастотных приложениях для эффективного управления частотными сигналами.


- Микроволновые комбайнеры и разделители мощности: критически важные для эффективной обработки сигнала в передовых системах связи, особенно в авионике.


- Антенны малого размера: идеально подходят для применений, требующих компактных конструкций, таких как GPS и портативные антенны с RFID-читателями.


- Антенны цифрового аудиовещания (DAB): идеально подходят для спутниковых радиоприложений, обеспечивающих высококачественную аудиопередачу.

Заключение

TC600 Double-Sided PCB представляет собой значительный прогресс в технологии PCB, разработанный для удовлетворения строгих требований современной электроники.и надежное тестирование, этот ПХБ готов поднять стандарты производительности в различных высокочастотных приложениях.

Инженеры и производители могут доверять PCB TC600 для обеспечения надежности, эффективности и инноваций, прокладывая путь для нового поколения электронных устройств.
