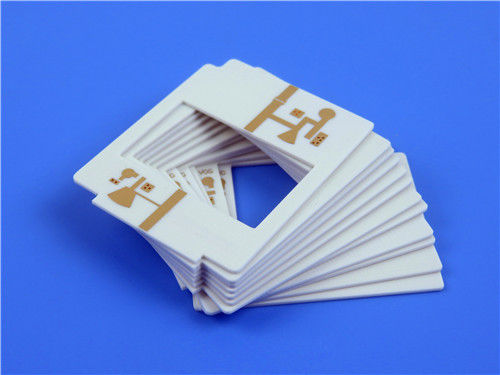

Представляем высокопроизводительный двусторонний печатный лист, тщательно разработанный из материала TMM10i, предназначенный для радиочастотных и микроволновых приложений.Эта доска сконструирована для удовлетворения требований современной электроники, обеспечивая надежность и производительность в различных высокочастотных приложениях.
Подробности строительства
Эта двусторонняя печатная плата изготовлена с использованием TMM10i, высокопроизводительного термоустойчивого полимерного композита, разработанного специально для требовательных приложений.с допустимым допуском ±0.15 мм, обеспечивая точность в размерах, решающей для сложных конструкций.
- Количество слоев: двусторонние
- Минимальное пространство: 5/5 миллилитров, что позволяет иметь компактный дизайн.
- Минимальный размер отверстия: 0,3 мм, что облегчает размещение различных компонентов.
- Толщина готовой доски: 0,7 мм, что способствует легкой конструкции.
- Оконченная медная масса: 1 унция (1,4 миллилитра) на внешних слоях, обеспечивая адекватную обработку тока.
- через толщина покрытия: 20 мкм, повышая надежность электрических соединений.
- Поверхностная отделка: чистое золото (без никеля под золотом), обеспечивающее отличную проводимость и устойчивость к окислению.
- Электрические испытания: 100% электрические испытания проводятся перед отгрузкой, гарантируя качество продукта.
ПХБ-накопление
Складывание этого ПКБ состоит из двух медных слоев с ядром Rogers TMM10i, предназначенным для оптимальной производительности:
- Медный слой 1: 35 мкм
- Роджерс ТММ10i Ядра: 0,635 мм (25 миллиметров)
- Медный слой 2: 35 мкм
Обеспечение качества
Качество имеет первостепенное значение в производстве ПХБ. Наши ПХБ производятся в соответствии со стандартами IPC-класса-2, обеспечивая соответствие отраслевым стандартам надежности и производительности.Каждый блок проходит строгие электрические испытания для проверки функциональности перед отправкой, минимизируя риск дефектов и обеспечивая удовлетворенность клиентов.
| Типичная величина TMM10i |
| Недвижимость |
TMM10i |
Направление |
Объекты |
Состояние |
Метод испытания |
| Диэлектрическая постоянная,ε Процесс |
90,80±0.245 |
Z |
|
10 ГГц |
IPC-TM-650 2.5.5.5 |
| Диэлектрическая постоянная,εПроектирование |
9.9 |
- |
- |
от 8 до 40 ГГц |
Метод дифференциальной длины фазы |
| Фактор рассеивания (процесс) |
0.002 |
Z |
- |
10 ГГц |
IPC-TM-650 2.5.5.5 |
| Тепловой коэффициент диэлектрической постоянной |
- 43 года. |
- |
ppm/°K |
-55°C-125°C |
IPC-TM-650 2.5.5.5 |
| Сопротивление изоляции |
>2000 |
- |
Боже мой! |
C/96/60/95 (в частности) |
ASTM D257 |
| Сопротивляемость объема |
2 x 108 |
- |
Мом. см. |
- |
ASTM D257 |
| Сопротивляемость поверхности |
4 x 107 |
- |
Мом. |
- |
ASTM D257 |
| Электрическая прочность ((диэлектрическая прочность) |
267 |
Z |
В/мл |
- |
Метод IPC-TM-650 2.5.6.2 |
| Тепловые свойства |
| Температура разложения ((Td) |
425 |
425 |
°CTGA |
- |
ASTM D3850 |
| Коэффициент теплового расширения - х |
19 |
X |
ppm/K |
от 0 до 140 °C |
ASTM E 831 IPC-TM-650, 2.4.41 |
| Коэффициент теплового расширения - Y |
19 |
Y |
ppm/K |
от 0 до 140 °C |
ASTM E 831 IPC-TM-650, 2.4.41 |
| Коэффициент теплового расширения - Z |
20 |
Z |
ppm/K |
от 0 до 140 °C |
ASTM E 831 IPC-TM-650, 2.4.41 |
| Теплопроводность |
0.76 |
Z |
W/m/K |
80 °C |
АСТМ C518 |
| Механические свойства |
| Устойчивость кожуры меди после теплового напряжения |
50,0 (0,9) |
X,Y |
Пунт/дюйм (Н/мм) |
после сварки 1 унция. |
IPC-TM-650 Метод 2.4.8 |
| Прочность на изгиб (MD/CMD) |
- |
X,Y |
Кпси |
А. |
ASTM D790 |
| Модуль изгиба (MD/CMD) |
1.8 |
X,Y |
Мпси |
А. |
ASTM D790 |
| Физические свойства |
| Поглощение влаги (2X2) |
1.27 мм (0,050") |
0.16 |
- |
% |
D/24/23 |
ASTM D570 |
| 3.18 мм (0,125") |
0.13 |
| Специфическая гравитация |
2.77 |
- |
- |
А. |
ASTM D792 |
| Специфическая теплоемкость |
0.72 |
- |
Д/г/к |
А. |
Расчеты |
| Совместимость с процессом без свинца |
Да, да. |
- |
- |
- |
- |
Материальные особенности
TMM10i Характеристики
Материал Rogers TMM10i известен своими отличными электрическими характеристиками, что делает его идеальным для высокочастотных приложений.
- Диэлектрическая постоянная (Dk): 9,80 ± 0.245
- Фактор рассеивания: 0,0020 при 10 ГГц, минимизируя потерю сигнала.
- Тепловой коэффициент Dk: -43 ppm/°K, обеспечивающий стабильность при различных температурах.
- Температура разложения (Td): 425 °C (TGA), обеспечивающая тепловую устойчивость.
- Теплопроводность: 0,76 Вт/мК, что позволяет эффективно рассеивать тепло.
Преимущества материала TMM10i
Использование TMM10i имеет несколько преимуществ:
- Механическая устойчивость: свойства материала устойчивы к прополкам и холодным потокам, обеспечивая сохранность конструкции с течением времени.
- Устойчивость к химическим веществам: его устойчивость к химическим веществам позволяет минимизировать повреждения во время изготовления, повышая долговечность.
- Упрощенная обработка: не требуется обработки натриевым нафтанатом до безэлектропластировки, что упрощает производственные процессы.
- Надежное соединение проволоки: TMM10i, основанный на термоустойчивой смоле, поддерживает надежные приложения для соединения проволоки.
Типичные применения
Универсальность этого двустороннего ПКБ делает его подходящим для широкого спектра применений, включая:
- радиочастотные и микроволновые схемы: идеально подходят для усилителей, фильтров и соединителей.
- Спутниковые системы связи: предназначены для того, чтобы выдерживать суровые космические условия.
- Антенны глобальных систем позиционирования: оптимизированы для точной навигации.
- Антенны и диэлектрические поляризаторы: эффективны для передачи и приема сигнала.
- Чип-тестеры: надежная производительность в среде тестирования.
Доступность
Эти высокопроизводительные печатные платы доступны во всем мире, обеспечивая доступность для клиентов, ищущих передовые решения для своих электронных конструкций.
Заключение
Эта двусторонняя печатная пластина, изготовленная из материала TMM10i, представляет собой исключительное сочетание надежности, производительности и универсальности.Он отлично подходит для широкого спектра требовательных приложений в электронике.. Выбирая наш PCB, клиенты могут быть уверены, что их проекты будут использовать передовые технологии и проверенную надежность..
