F4BM265 PCB 3-слойная, толщина 6,2 мм, финишное покрытие - голая медь

F4BM265 PCB 3-слойная, толщина 6,2 мм, финишное покрытие - голая медь

МОК: 1 шт.
цена: USD9.99-99.99/PCS
Стандартная упаковка: Вакуумные пакеты+Картоны
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000 штук в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Материал для ПХБ:
F4BM265 Core - 3,0 мм (118mil)
Количество слоев:
3 слоя
Толщина ПКБ:
6.2mm
Размер ПКБ:
168 мм х 168 мм = 1 PCS, +/- 0,15 мм
Вес меди:
1 унция (1,4 мл) внутренний слой / внешние слои
Поверхностная отделка:
Голая медь
Выделить:

3-слойная печатная плата толщиной 6

,

2 мм

,

3-слойная печатная плата с финишным покрытием - голая медь

Описание продукта

Мы рады представить высокопроизводительную 3-слойную печатную плату, изготовленную из передового материала F4BM265. Эта печатная плата специально разработана для удовлетворения строгих требований различных высокочастотных применений, обеспечивая исключительную надежность и производительность.



Конструкция печатной платы

Эта печатная плата характеризуется следующими основными конструктивными особенностями:



- Материал: F4BM265
- Слои: Состоит из 3 слоев
- Размеры: 168 мм x 168 мм, с допуском ±0,15 мм
- Ширина проводника и зазора: минимум 6/8 мил
- Размер отверстия: минимальный диаметр 0,4 мм
- Глухие переходные отверстия: Нет
- Толщина: Готовая толщина платы 6,2 мм
- Вес меди: 1 унция (1,4 мил) для внутренних и внешних слоев
- Гальваническое покрытие переходных отверстий: Толщина 20 μм
- Покрытие поверхности: Голая медь
- Шелкография: Нет
- Маска паяльной краски: Нет
- Тестирование: Проходит 100% электрическое тестирование перед отправкой



Эти спецификации разработаны для обеспечения исключительной производительности и надежности в различных областях применения.



Конфигурация слоев печатной платы
Эта печатная плата имеет прочную структуру слоев, включающую 2-слойную жесткую конструкцию. Конфигурация состоит из:



Медный_слой_1 - 35 μм
Сердечник F4BM265 - 3,0 мм (118 мил)
Медный_слой_2 - 35 μм
Связующий слой-
Сердечник F4BM265 - 3,0 мм (118 мил)
Медный_слой_3 - 35 μм



Эта структура разработана для обеспечения отличных электрических характеристик и терморегулирования, что необходимо для высокочастотных применений.

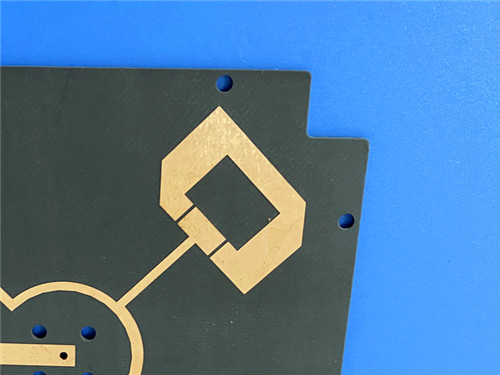

F4BM265 PCB 3-слойная, толщина 6,2 мм, финишное покрытие - голая медь 0



Техническая документация и стандарты качества
Техническая документация, предоставленная для этой печатной платы, соответствует формату Gerber RS-274-X, что обеспечивает точное производство и сборку. В соответствии со стандартами качества IPC-Class-2, каждая плата производится в соответствии со строгими отраслевыми требованиями, обеспечивая надежность для различных применений.



Введение в F4BM265
Ламинаты серии F4BM изготавливаются путем научного сочетания стеклоткани, политетрафторэтиленовой смолы и пленки PTFE. По сравнению с предыдущим материалом F4B, F4BM265 обеспечивает улучшенные электрические характеристики, характеризующиеся более широким диапазоном диэлектрических констант, сниженными диэлектрическими потерями, повышенным сопротивлением изоляции и повышенной стабильностью. Этот материал может эффективно заменить аналогичные зарубежные продукты.



Варианты F4BM и F4BME имеют один и тот же диэлектрический слой, но различаются по комбинациям медной фольги. F4BM разработан с использованием электродинамической (ED) медной фольги, что делает его пригодным для применений, не требующих пассивной интермодуляции (PIM). Напротив, F4BME использует фольгу обратной обработки (RTF), обеспечивая превосходные характеристики PIM, более точное управление линиями и меньшие потери проводника.



Особенности F4BM265
Материал F4BM265 предлагает несколько ключевых особенностей, которые повышают его удобство использования:



Диэлектрическая проницаемость (Dk): 2,65 ±0,05 при 10 ГГц


Коэффициент диэлектрических потерь: 0,0013 при 10 ГГц, 0,0018 при 20 ГГц


Температурный коэффициент диэлектрической проницаемости (TCDK): -100 ppm/°C (диапазон температур: от -55°C до 150°C)


CTE (коэффициент теплового расширения):
Ось X: 14 ppm/°C
Ось Y: 17 ppm/°C
Ось Z: 142 ppm/°C (диапазон температур: от -55°C до 288°C)



Теплопроводность: 0,36 Вт/мк


Влагопоглощение: 0,08%



Эти особенности делают материал F4BM265 особенно подходящим для высокочастотных применений, обеспечивая низкие потери и повышенную стабильность размеров.



Типичные области применения
Эта печатная плата хорошо подходит для различных применений, в том числе:



Микроволновые, радиочастотные и радиолокационные системы: Идеально подходит для высокочастотных устройств связи.



Фазовращатели и пассивные компоненты: Необходимы для эффективной обработки сигналов.



Разветвители мощности, направленные ответвители и сумматоры: Критически важны для эффективного распределения сигналов.



Фидерные сети и фазированные антенные решетки: Жизненно важны для передовой радиолокационной и спутниковой связи.



Спутниковая связь: Поддерживает ряд коммуникационных технологий.



Антенны базовых станций: Неотъемлемая часть инфраструктуры мобильной и беспроводной связи.



Заключение
Благодаря прочной конструкции, превосходным электрическим характеристикам и универсальности, эта печатная плата призвана удовлетворить растущие потребности отраслей, зависящих от высокочастотных печатных плат.



Для получения более подробной информации или размещения заказа, пожалуйста, свяжитесь с нашим отделом продаж. Мы с нетерпением ждем сотрудничества с вами.



F4BM265 PCB 3-слойная, толщина 6,2 мм, финишное покрытие - голая медь 1
