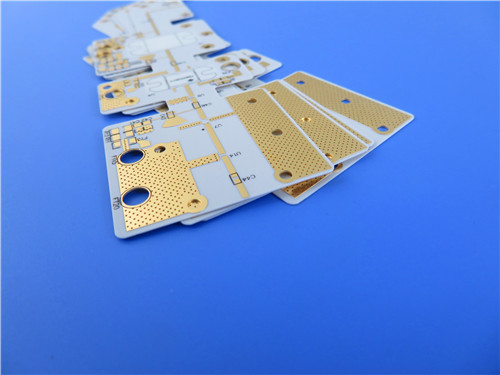

RO3003 PCB 2-слойный на Rogers 10mil Ламинатная погружение золотой отделки

Представляем высокопроизводительную печатную плату (PCB), изготовленную из материала Rogers RO3003, разработанную специально для передовых радиочастотных и микроволновых применений. Обладая размерами 45 мм x 44,5 мм, эта компактная печатная плата обеспечивает исключительную надежность и целостность сигнала, что делает ее идеальным выбором для передовых технологий, включая автомобильные радары и беспроводную инфраструктуру 5G.

Обзор материала Rogers RO3003

Rogers RO3003 - это композит из PTFE, наполненный керамикой, известный своими выдающимися электрическими и тепловыми свойствами, что делает его идеальным для коммерческих микроволновых и радиочастотных применений. Материал демонстрирует отличную стабильность диэлектрической проницаемости (Dk) в различных температурных и частотных диапазонах, устраняя скачкообразное изменение Dk, обычно наблюдаемое в материалах из стекловолокна и PTFE. Эта характеристика имеет решающее значение в таких приложениях, как автомобильные радары, передовые системы помощи водителю (ADAS) и беспроводная инфраструктура 5G, где важна стабильная производительность.

Основные свойства материала
- Диэлектрическая проницаемость: 3 ± 0,04 при 10 ГГц/23°C
- Фактор рассеяния: 0,001 при 10 ГГц/23°C
- Теплопроводность: 0,5 Вт/мК
- Влагопоглощение: 0,04%
- Коэффициент теплового расширения: от -55 до 288 °C с низкими коэффициентами расширения по осям X, Y и Z

Детали конструкции
Эта 2-слойная печатная плата имеет жесткую конструкцию со следующими характеристиками:

- Базовый материал: Rogers RO3003
- Количество слоев: 2
- Размеры платы: 45 мм x 44,5 мм
- Толщина готовой платы: 0,3 мм
- Вес готовой меди: 1 унция (1,4 мил) на внешних слоях
- Минимальный зазор/ширина проводника: 4/4 мил
- Минимальный размер отверстия: 0,3 мм (без глухих переходов)
- Толщина металлизации переходов: 20 μм
- Покрытие поверхности: Иммерсионное золото
- Шелкография: Черная сверху; без шелкографии снизу

Преимущества нашей печатной платы RO3003

1. Высокочастотная производительность
Низкие диэлектрические потери материала RO3003 позволяют печатной плате эффективно работать в высокочастотных приложениях, достигая частоты до 77 ГГц. Это делает ее отличным выбором для радиочастотных приложений, где важна целостность сигнала.

2. Термическая стабильность
Благодаря теплопроводности 0,5 Вт/мК и Td более 500°C наша печатная плата может выдерживать экстремальные температуры, не снижая производительности. Это необходимо для приложений, испытывающих колебания тепловых условий.

3. Стабильность размеров
Низкий коэффициент расширения материала в плоскости обеспечивает сохранение целостности и производительности печатной платы даже при изменении температуры. Эта надежность имеет решающее значение для поверхностного монтажа, чувствительного к температурным колебаниям.

4. Экономичное производство
Наша печатная плата разработана для массового производства, обеспечивая экономичную стоимость ламината при сохранении высоких стандартов качества и надежности. Это делает ее привлекательным выбором для предприятий, стремящихся масштабировать свое производство, не жертвуя производительностью.

Типичные области применения

Печатная плата Rogers RO3003 универсальна и подходит для различных применений, в том числе:

- Автомобильные радарные системы: необходимы для передовых систем помощи водителю и технологий предотвращения столкновений.

- GPS-антенны: обеспечивают точное отслеживание местоположения в различных устройствах.

- Сотовая связь: поддержка усилителей мощности и антенн для надежных коммуникационных сетей.

- Беспроводная связь: идеально подходит для антенн и других беспроводных технологий.

- Спутники прямого вещания: обеспечение надежной передачи сигнала для спутниковой связи.

- Удаленные считыватели показаний счетчиков: облегчение эффективного сбора данных в коммунальных службах.

- Силовые объединительные платы: поддержка распределения питания в сложных электронных системах.

Заключение

Поскольку отрасли продолжают продвигаться к более высоким частотам и более сложным приложениям, печатная плата Rogers RO3003 находится на переднем крае технологий печатных плат. Сочетая высокопроизводительные материалы с тщательной конструкцией, эта печатная плата предлагает непревзойденную надежность и эффективность в компактном дизайне.

Для получения дополнительной информации или размещения заказа, пожалуйста, свяжитесь с нашим отделом продаж. Позвольте нам помочь вам достичь ваших целей в области высокочастотной производительности с помощью наших решений для печатных плат.
