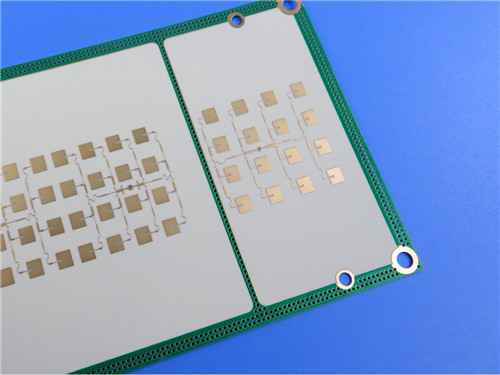

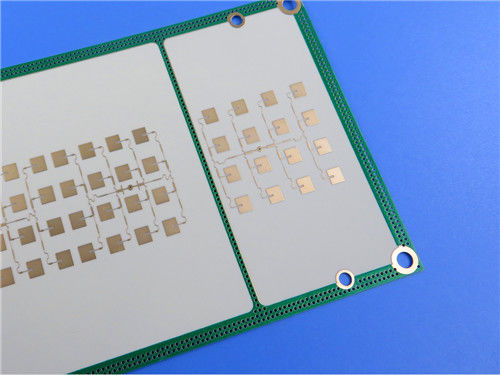

RO4830 Плюс ПКБ двойной стороны 5 миллиметров толщины безэлектрический никель погружение золото

Представляем наши передовые двухслойные печатные платы, тщательно изготовленные из материала RO4830 Plus, разработанные специально для высокопроизводительных применений миллиметровых волн.Этот ПКБ разработан для точности., что делает его идеальным выбором для автомобильных радарных датчиков и других радиочастотных приложений, работающих в диапазоне 76-81 ГГц.

Введение в RO4830 Plus
RO4830 Plus - это термоустойчивый ламинат, который представляет собой новейшие достижения в области диэлектрических материалов.что делает его предпочтительным выбором для RF дизайнеровЭтот ламинат не содержит стекла, что повышает его характеристики, особенно с точки зрения потерь вставки и диэлектрической стабильности.

Ключевые свойства материала
- Диэлектрическая постоянная: примерно 3,03 при 77 ГГц, обеспечивая стабильную электрическую производительность.


- Фактор рассеивания: впечатляющий 0,0015 на 10 ГГц, обеспечивающий минимальную потерю сигнала.


- Тепловой коэффициент DK: -54 ppm/°C, поддерживающий производительность в широком диапазоне температур.


- Температура перехода стекла (Tg): 285 °C, что позволяет применять при высоких температурах.


- Поглощение влаги: низкое - 0,02%, обеспечивающее надежность в различных условиях окружающей среды.

Спецификации ПХБ
Этот ПКБ имеет конструкцию со следующими характеристиками:

- Основной материал: RO4830 плюс термостойкий ламинат
- Количество слоев: 2 слоя
- Размеры доски: 45мм х 55мм, с допуском +/- 0,15мм
- Толщина готовой доски: 0,2 мм
- Готовый вес меди: 1 унция (1,4 миллилитра) на внешних слоях
- Минимальное пространство: 4/5 миллилитров, что позволяет создавать сложные схемы.
- Минимальный размер отверстия: 0,2 мм, без слепых проемов.
- Поверхностная отделка: безэлектрический никель с погружением в золото для повышения сварной способности.
- Маски для сварки: зеленые сверху; без маски для сварки снизу.
- Никаких с обеих сторон.

Конфигурация стека
- Медный слой 1: 35 мкм
- RO4830 плюс ядро: 5 миллиметров (0,127 мм)
- Медный слой 2: 35 мкм

Преимущества ПХБ RO4830 Plus

1Высокопроизводительная высокочастотная работа
Ламинат RO4830 Plus оптимизирован для работы на частоте 77 ГГц, обеспечивая низкую потерю вставки всего 1,5 дБ/дюйм, что делает его идеальным для высокочастотных коммуникаций и радарных приложений.

2Улучшенная тепловая стабильность
С Tg 285 ° C, этот ПХБ может выдерживать высокие температуры, обеспечивая надежность в требовательных условиях.

3Экономичноефективное производство
Инновационная конструкция ПКБ RO4830 Plus позволяет производить его экономически эффективно, сохраняя при этом высокие стандарты качества.Это особенно полезно для предприятий, которые хотят увеличить производство без ущерба для качества..

4Отличная производительность бурения
Отсутствие тканевого стекла в ламинате повышает возможности лазерного бурения, что позволяет осуществлять точные и эффективные производственные процессы.

5- ответственность за окружающую среду
RO4830 Plus PCB не содержит PFAS и соответствует современным стандартам устойчивого развития, что делает его ответственным выбором для экологически сознательных производителей.

Заявления

RO4830 Plus PCB является универсальным, подходящим для широкого спектра приложений, включая:

- Автомобильные радарные датчики: необходимы для передовых систем помощи водителю (ADAS) и технологий предотвращения столкновений.

Оптимизированы для радарных приложений мм-волн.

- Сети передачи радиочастот: поддержка антенн волноводов для улучшения связи.

- Многочипные радарные конструкции: служат средним уровнем частоты RF (IF), облегчая сложные радарные функции.

Заключение

Поскольку промышленность движется к более высоким частотам и более сложным приложениям, ПХБ RO4830 Plus является лидером в области высокопроизводительных ПХБ.в сочетании с точной техникой, обеспечивают несравненную надежность и производительность в компактных конструкциях.

Для компаний, которые хотят внедрить инновации в области технологии миллиметровых волн, наш ПКБ RO4830 Plus предлагает убедительное решение.Сотрудничайте с нами, чтобы использовать передовые возможности RO4830 Plus PCB и продвигать вашу технологию вперед.
