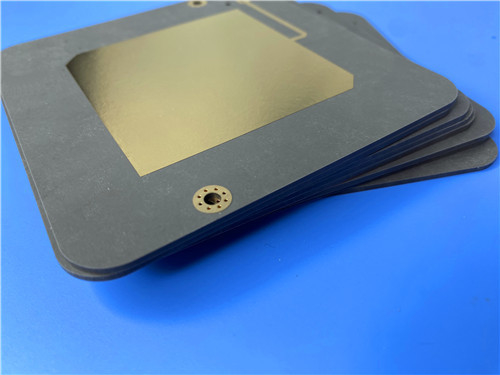

Этот печатный лист построен с использованием RT/duroid 5880 и RO4450F, оба из которых известны своими превосходными электрическими свойствами.
NT1 речь не идетэто высокочастотный ламинат, состоящий из PTFE (политетрафторуэтилена), усиленного стеклянными микроволокнами. Его диэлектрическая постоянная остается равномерной на различных частотах,что делает его идеальным для приложений, требующих постоянной производительности.
- RO4450Fиспользуется в качестве соединительного слоя, обеспечивающего дополнительную прочность и тепловую устойчивость структуры ПКБ.
Основные характеристики
- Размеры: 49,1 мм х 43,2 мм (± 0,15 мм)
- Количество слоев: 3 слоя
- Минимальный пробел/пространство: 5/7 миллиметров.
- Минимальный размер отверстия: 0,4 мм
- Толщина доски: 3,3 мм
- Оконченная медная масса: 1 унция (1,4 миллилитра) как на внешнем, так и на внутреннем слоях
- Толщина покрытия: 20 мкм
- Поверхностная отделка: Золото погружения
- Испытания: 100% электрические испытания проводятся перед отгрузкой для обеспечения качества и надежности.
Преимущества RT/duroid 5880
Использование RT/duroid 5880 имеет многочисленные преимущества:
- Единообразные электрические свойства: диэлектрическая постоянная RT/duroid 5880 строго контролируется, с типичным значением 2,2 (±0,02 при 10 ГГц).Эта последовательность имеет решающее значение для высокочастотных приложений.
- Низкий коэффициент рассеивания: при 10 ГГц коэффициент рассеивания впечатляет 0.0009, минимизируя потерю сигнала и повышая общую производительность.
- Устойчивость к факторам окружающей среды: материал устойчив к растворителям и реагентам, что делает его подходящим для различных производственных процессов.
- Тепловая стабильность: с низким температурным коэффициентом диэлектрической постоянной (TCDk) -125 ppm/°C, этот ПКБ может поддерживать производительность в широком диапазоне температур.
NT1 дюроид | ||||||
Недвижимость | NT1 недвижимость | Направление | Объекты | Состояние | Метод испытания | |
Диэлектрическая постоянная,ε Процесс | 2.20 2.20±0.02 спек. |
Z | Никаких | C24/23/50 C24/23/50 |
1 МГц IPC-TM-650 2.5.5.3 10 ГГц IPC-TM 2.5.5.5 |
|
Диэлектрическая постоянная,εПроектирование | 2.2 | Z | Никаких | от 8 до 40 ГГц | Метод дифференциальной длины фазы | |
Фактор рассеивания,tanδ | 0.0004 0.0009 |
Z | Никаких | C24/23/50 C24/23/50 |
1 МГц IPC-TM-650 2.5.5.3 10 ГГц IPC-TM 2.5.5.5 |
|
Тепловой коэффициент ε | -125 | Z | ppm/°C | -50°C до 150°C | IPC-TM-650 2.5.5.5 | |
Сопротивляемость объема | 2 x 107 | Z | Мом см | C/96/35/90 | ASTM D 257 | |
Сопротивляемость поверхности | 3 x 107 | Z | Мом. | C/96/35/90 | ASTM D 257 | |
Специфическая температура | 0.96(0.23) | Никаких | j/g/k (кал/г/с) |
Никаких | Расчеты | |
Модуль тяги | Испытание при 23°С | Испытание при 100°C | Никаких | MPa ((kpsi) | А. | ASTM D 638 |
1070 ((156) | 450 ((65) | X | ||||
860 ((125) | 380 ((55) | Y | ||||
Окончательный стресс | 29(4.2) | 20(2.9) | X | |||
27(3.9) | 18(2.6) | Y | ||||
Окончательное напряжение | 6 | 7.2 | X | % | ||
4.9 | 5.8 | Y | ||||
Модуль сжатия | 710(103) | 500 ((73) | X | MPa ((kpsi) | А. | ASTM D 695 |
710(103) | 500 ((73) | Y | ||||
940 ((136) | 670(97) | Z | ||||
Окончательный стресс | 27(3.9) | 22(3.2) | X | |||
29 ((5.3) | 21(3.1) | Y | ||||
52(7.5) | 43(6.3) | Z | ||||
Окончательное напряжение | 8.5 | 8.4 | X | % | ||
7.7 | 7.8 | Y | ||||
12.5 | 17.6 | Z | ||||
Поглощение влаги | 0.02 | Никаких | % | 0.62" ((1.6мм) D48/50 | ASTM D 570 | |
Теплопроводность | 0.2 | Z | В/м/к | 80°C | ASTM C 518 | |
Коэффициент теплового расширения | 31 48 237 |
X Y Z |
ppm/°C | 0-100°С | IPC-TM-650 2.4.41 | |
Td | 500 | Никаких | °C TGA | Никаких | ASTM D 3850 | |
Плотность | 2.2 | Никаких | gm/cm3 | Никаких | ASTM D 792 | |
Медная кожура | 31.2 ((5.5) | Никаких | Пли ((Н/мм) | 1 унция ((35 мм) фольги EDC после сварного плавателя |
IPC-TM-650 2.4.8 | |
Возгораемость | V-0 | Никаких | Никаких | Никаких | UL 94 | |
Процесс без свинца совместим | Да, да. | Никаких | Никаких | Никаких | Никаких |
Заявления
Многофункциональность этого трехслойного жесткого печатного листа делает его подходящим для широкого спектра применений, включая:
- широкополосные антенны коммерческих авиакомпаний: высокая надежность и производительность в системах связи.
- микрополосы и микрополосы: идеально подходят для использования в радиочастотном и микроволновом диапазонах.
- Приложения для миллиметровых волн: поддерживает передовые технологии в области телекоммуникаций и радаров.
- Радарные системы: критически важны для систем наведения и точного отслеживания.
- Цифровые радиоантенны точка-точка: обеспечивают четкие и надежные соединения в коммуникационных сетях.
Обеспечение качества и стандарты
Наш производственный процесс соответствует стандартам IPC-класса 2, что гарантирует, что каждая печатная пластина соответствует самым высоким стандартам качества.и внедрение 100% электрических испытаний перед отгрузкой гарантирует, что только полностью функциональные платы доходят до наших клиентов.
Заключение
RT duroid 5880 PCB является свидетельством передового инженерия и качественного производства.и универсальность в различных приложенияхПоскольку технология продолжает развиваться, PCB является идеальным выбором для инженеров и дизайнеров, стремящихся к совершенству в своих электронных проектах.Мы по-прежнему стремимся предоставить решения, отвечающие постоянно меняющимся потребностям отрасли..
