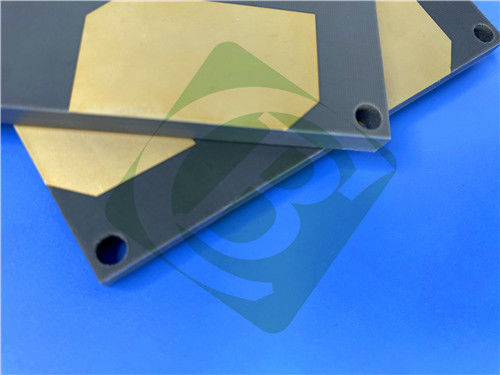

F4BM220 Двухсторонний ПКБ 6 мм погружения золотой отделки

F4BM220 Двухсторонний ПКБ 6 мм погружения золотой отделки

МОК: 1PCS
цена: USD9.99-99.99/PCS
Стандартная упаковка: Vacuum bags+Cartons
Срок доставки: 8-9 working days
Способ оплаты: T/T
Пропускная способность: 5000PCS per month
Подробная информация
Place of Origin
China
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
PCB material:
F4BM220
Layer count:
2 layers
PCB thickness:
6.1mm
PCB size:
90mm x 90 mm=1PCS, +/- 0.15mm
Copper weight:
1oz (1.4 mils) outer layers
Solder mask:
No
Silkscreen:
No
Surface finish:
Immersion Gold
Выделить:

Золото с двусторонним погружением на ПКБ

,

6мм ПКБ с радиочастотным диапазоном

,

F4BM220 PCB золотая отделка

Описание продукта

В современном быстро развивающемся электронном мире спрос на высокопроизводительные печатные платы (ПКБ) достиг своего максимума.выделяется как премиальный выбор для различных приложений, обладающие замечательными тепловыми и электрическими свойствами.



Выбор материала: F4BM220

В основе этого двустороннего печатного листа находится F4BM220, высокопроизводительный ламинат, известный своими превосходными электрическими характеристиками.Этот материал изготавливается с помощью тщательного процесса, в котором стекловолокно сочетается с политетрафторэтиленовой смолой (ПТФЭ)В результате получается продукт, превосходящий традиционные материалы FR-4.



Основные характеристики F4BM220:

- Диэлектрическая постоянная (Dk): 2,2±0,04 при 10 ГГц, обеспечивая минимальную потерю сигнала, что имеет решающее значение для высокочастотных приложений.

- Фактор рассеивания: 0,001 при 10 ГГц, что способствует более высокой эффективности и лучшей целостности сигнала.

- Тепловая производительность: с CTE 25 ppm/°C в оси X и 34 ppm/°C в оси Y, F4BM220 поддерживает стабильность измерений при различных температурах.

- Поглощение влаги: менее 0,08%, что повышает надежность в влажных условиях.

- Уровень воспламеняемости: UL-94 V0, обеспечивающий соответствие стандартам безопасности.



Параметр Спецификация
Базовый материал F4BM220
Количество слоев Двухсторонний
Размеры доски 90 мм x 90 мм ± 0,15 мм
Минимальное количество следов/пространства 10/10 мл
Минимальный размер отверстия 0.7 мм
Слепые пути Нет, нет.
Толщина готовой доски 6.1 мм
Конечная масса Cu 1 унция (1,4 миллилитра) внешних слоев
через толщину покрытия 20 мкм
Поверхностная отделка Золото погружения
Высокий шелковой экран Нет, нет.
Нижняя шелковая экрана Нет, нет.
Верхняя маска Нет, нет.
Нижняя сварная маска Нет, нет.



Конфигурация стека

Накопление наших печатных плат разработано для оптимизации производительности:



- Медный слой 1: 35 мкм

- Ядро F4BM220: 6,0 мм.

- Медный слой 2: 35 мкм



Эта конфигурация обеспечивает надежные электрические соединения и тепловое управление, необходимые для современных электронных устройств.



F4BM220 Двухсторонний ПКБ 6 мм погружения золотой отделки 0



Обеспечение качества

Каждый ПКБ проходит 100% электрическое испытание перед отгрузкой, чтобы убедиться, что он соответствует строгим стандартам IPC-класса-2.Эта приверженность качеству гарантирует, что каждая панель надежно выполняет в требовательных приложений.



Типичные применения

Универсальность этого двустороннего ПКБ делает его идеальным для различных высокочастотных приложений, включая:

- Микроволновые и радиочастотные системы: идеально подходят для приложений, требующих точности и надежности.

- Фазовые переключатели: необходимы для управления фазой сигнала в передовых системах связи.

- Разделяющие и соединители мощности: используются в распределении радиочастотного сигнала, обеспечивая постоянную производительность.

- Сети питания: жизненно важные для распределения сигналов в антенных и радиолокационных системах.

- Спутниковые связи: разработанные, чтобы выдерживать суровые условия космической среды.

- Антенны базовых станций: поддержка позвоночника современных телекоммуникаций.



Заключение

Инвестиции в это передовое решение для печатных плат гарантируют, что ваши продукты не только отвечают, но и превосходят требования современного технологического ландшафта.или потребительской электроники, этот ПКБ спроектирован, чтобы обеспечить необходимую производительность.



Для запросов или заказа, пожалуйста, свяжитесь с нами! Давайте вместе повысим ваши электронные решения!
