МОК: | 1PCS |
цена: | USD9.99-99.99/PCS |
Стандартная упаковка: | Vacuum bags+Cartons |
Срок доставки: | 8-9 working days |
Способ оплаты: | T/T |
Пропускная способность: | 5000PCS per month |

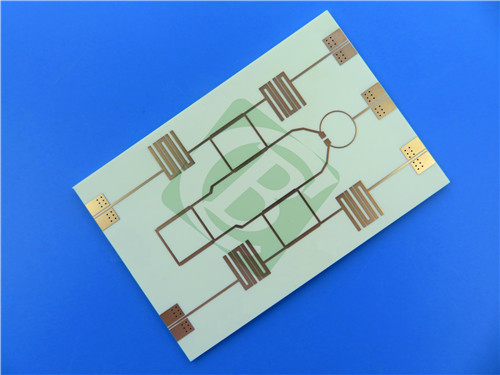

Эта печатная плата (PCB) представляет собой высокопроизводительную 2-слойную печатную плату, изготовленную из передового материала RO4533. Она разработана для точности и надежности, соответствует строгим спецификациям для обеспечения контролируемой диэлектрической проницаемости и низких потерь, что делает ее идеальной для мобильной инфраструктуры и антенных приложений.
Структура печатной платы
Структура печатной платы выглядит следующим образом:
- Медный слой 1: 35 μм
- Сердечник Rogers 4533: 0,508 мм (20 мил)
- Медный слой 2: 35 μм
Эта конфигурация обеспечивает оптимальную производительность при сохранении структурной целостности.
Спецификация печатной платы
Параметр | Спецификация |
Базовый материал | RO4533 |
Количество слоев | 2 слоя |
Размеры платы | 52 мм x 35 мм ± 0,15 мм |
Минимальная ширина проводника/зазора | 4/7 мил |
Минимальный размер отверстия | 0,3 мм |
Слепые переходы | Нет |
Толщина готовой платы | 0,6 мм |
Вес готовой меди | 1 унция (1,4 мил) внешние слои |
Толщина металлизации переходов | 20 μм |
Покрытие поверхности | Иммерсионное золото |
Верхняя шелкография | Белый |
Нижняя шелкография | Нет |
Верхняя паяльная маска | Зеленый |
Нижняя паяльная маска | Нет |
Электрическое тестирование | 100% электрическое тестирование перед отправкой |
Графика и стандарты качества
Графика печатной платы предоставляется в формате Gerber RS-274-X, соответствующем стандартам качества IPC-Class-2. Это соответствие гарантирует, что печатная плата соответствует отраслевым эталонам надежности и производительности.
Глобальная доступность
Эта высокопроизводительная печатная плата доступна в глобальном масштабе, что делает ее идеальным выбором для различных применений в различных отраслях.
Введение в RO4533
Ламинаты Rogers RO4533 известны своим керамическим наполнителем, стеклоармированной углеводородной композицией. Они обеспечивают контролируемую диэлектрическую проницаемость и низкие потери, что имеет решающее значение для микрополосковых антенных приложений. Основные характеристики включают:
- Диэлектрическая проницаемость (Dk): 3,3 при 10 ГГц
- Коэффициент рассеяния: 0,0025 при 10 ГГц
- Теплопроводность: 0,6 Вт/мК
- Температура стеклования (Tg): >280°C
Этот материал служит доступной альтернативой традиционным материалам PTFE, позволяя разработчикам оптимизировать как стоимость, так и производительность.
Преимущества
Материал RO4533 предлагает многочисленные преимущества:
- Низкие потери и низкая диэлектрическая проницаемость, подходящие для широкого спектра применений
- Совместимость с обычными процессами изготовления печатных плат
- Отличная стабильность размеров для более высокой производительности на больших панелях
- Равномерные механические свойства, которые сохраняют целостность при обращении
- Высокая теплопроводность для расширенных возможностей обработки мощности
Типичные области применения
Эта 2-слойная печатная плата особенно подходит для:
- Антенн базовых станций сотовой инфраструктуры
- Антенных сетей WiMAX
Заключение
2-слойная печатная плата с использованием RO4533 разработана для высокопроизводительных приложений, особенно в телекоммуникациях и антенной технике. Сочетание передовых материалов, строгих стандартов качества и глобальной доступности делает ее отличным выбором для современных электронных разработок.
