4-слойная печатная плата RT Duroid 5880 толщиной 3 мм, покрытие OSP

4-слойная печатная плата RT Duroid 5880 толщиной 3 мм, покрытие OSP

МОК: 1PCS
цена: USD9.99-99.99/PCS
Стандартная упаковка: Vacuum bags+Cartons
Срок доставки: 8-9 working days
Способ оплаты: T/T
Пропускная способность: 5000PCS per month
Подробная информация
Place of Origin
China
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
PCB material:
RT/duroid 5880 / RO4450F
Layer count:
4 layers
PCB thickness:
3.0mm
PCB size:
50mm x 60 mm=1PCS, +/- 0.15mm
Copper weight:
1oz (1.4 mils) outer layers/inner layers
Solder mask:
No
Silkscreen:
No
Surface finish:
OSP
Выделить:

Печатная плата RT Duroid 5880

,

4-слойная печатная плата Rogers

,

Печатная плата толщиной 3 мм с покрытием OSP

Описание продукта

Эта четырехслойная печатная плата (PCB) изготовлена из RT/duroid 5880 и RO4450F материалов.что делает его идеальным для передовых телекоммуникационных и радиолокационных систем.



Состав материала

Основными материалами этого ПКБ являются RT/duroid 5880 и RO4450F:



-RT дюроид 5880:Композит из ПТФЕ, усиленный стеклянными микроволокнами, известный своими однородными диэлектрическими свойствами и низкими потерями при высоких частотах.

-RO4450F:Склад связывания, который дополняет RT/duroid материал, повышая общую производительность.



Спецификация ПХБ

Параметр Спецификация
Базовый материал RT-дифференцированный
Количество слоев 4 Слои меди
Размеры доски 50 мм х 60 мм ± 0,15 мм
Минимальное количество следов/пространства 5/7 мл
Минимальный размер отверстия 0.45 мм
Слепые пути Внутренний слой 3
Толщина готовой доски 30,0 мм
Конечная масса Cu 1 унция (1,4 миллилитра) для внешних/внутренних слоев
через толщину покрытия 20 мкм
Поверхностная отделка ОСП
Высокий шелковой экран Нет, нет.
Нижняя шелковая экрана Нет, нет.
Верхняя маска Нет, нет.
Нижняя сварная маска Нет, нет.
Электрические испытания 100% электрическое испытание, используемое перед отправкой



Искусство и соответствие

Художественная работа для этого печатного листа предоставляется в формате Gerber RS-274-X, который широко принят в отрасли.Соответствие стандартам IPC-класса-2 гарантирует, что ПКБ соответствует строгим критериям качества для надежности и производительностиЭта приверженность имеет решающее значение для приложений, где неудача не является вариантом.



Всемирная доступность

Этот передовой четырехслойный печатный лист доступен во всем мире, что делает его доступным для различных отраслей промышленности и приложений.

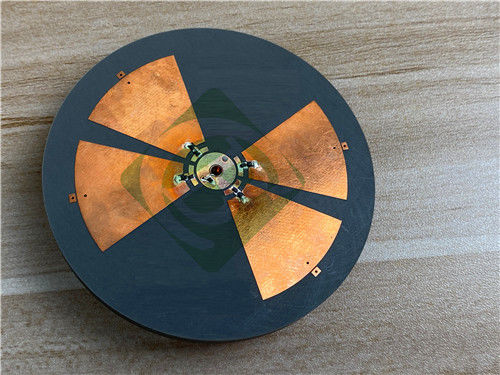

4-слойная печатная плата RT Duroid 5880 толщиной 3 мм, покрытие OSP 0



Введение в RT/duroid 5880

RT/duroid 5880 специально разработан для высокочастотных приложений.



- Диэлектрическая константа: 2.2 с плотной толерантностью 0,02 при 10 ГГц/23°С

- Фактор рассеивания: 0,0009 при 10 ГГц

- Температурный коэффициент диэлектрической постоянной (TCDk): -125 ppm/°C

- Низкое поглощение влаги: 0,02%

- CTE: 31 ppm/°C (ось X), 48 ppm/°C (ось Y), 237 ppm/°C (ось Z)



Эти свойства гарантируют, что RT/duroid 5880 поддерживает отличную электрическую производительность в широком диапазоне частот, что делает его подходящим для применения в Ku-диапазоне и миллиметровых волнах.



Преимущества RT/duroid 5880

1Единообразные электрические свойства: диэлектрическая постоянная остается неизменной на разных панелях, что имеет решающее значение для высокочастотных приложений.

2Легкость обработки: RT/duroid 5880 может быть легко разрезан и сформирован, что позволяет выполнять точные конструкции.

3. Химическая устойчивость: он устойчив к растворителям и реагентам, обычно используемым в производстве ПХБ, обеспечивая долговечность и долговечность.

4Идеально подходит для влажной среды: его низкое поглощение влаги делает его подходящим для применения в условиях высокой влажности.



Заявления

Этот четырехслойный ПКБ особенно подходит для различных высокотехнологичных приложений, в том числе:



- Коммерческие широкополосные антенны авиакомпаний: обеспечение надежной связи во время полета.

- микрополосы и стриплайнные схемы: широко используются в RF-приложениях, где пространство ограничено.

- Применение миллиметровых волн: необходимо для передовых технологий, таких как 5G и последующие.

- Радарные системы: критически важны для навигационных и систем наведения на цели в военных и гражданских применениях.

- Системы наведения: используются в технологиях точной навигации.

- Цифровые радиоантенны точка-точка: позволяют высокоскоростную передачу данных.



Заключение

Четырехслойный печатный лист, изготовленный из RT/duroid 5880 и RO4450F, представляет собой значительный прогресс в технологии печатных листов.делает его идеальным выбором для современных электронных приложений, требующих надежности и точностиБлагодаря своей глобальной доступности и соблюдению строгих стандартов качества, этот PCB готов отвечать вызовам современной высокотехнологичной среды.



4-слойная печатная плата RT Duroid 5880 толщиной 3 мм, покрытие OSP 1
