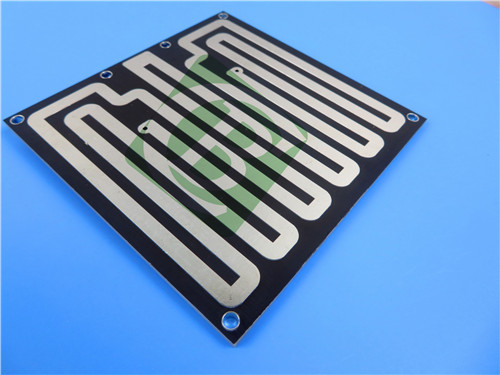

F4BTME320 PCB 60mil Двусторонняя погруженная оловянная радиочастотная плата

Представляем нашу высокопроизводительную 2-слойную жесткую печатную плату, разработанную с использованием материала F4BTME320. Эта передовая печатная плата разработана для точности и надежности в самых требовательных ВЧ и микроволновых приложениях, что делает ее идеальным выбором для аэрокосмических систем, радиолокационных технологий и спутниковой связи.

Структура этой печатной платы состоит из:

Медный слой 1: 35 μм

Сердечник F4BTME320: 1,524 мм (60 мил)

Медный слой 2: 35 μм

Детали печатной платы

Особенности и преимущества материала F4BTME320

Диэлектрические свойства

Ламинат F4BTME320 демонстрирует стабильную диэлектрическую проницаемость 3,2 с узким допуском ±0,06 при 10 ГГц. Эта исключительная стабильность критически важна для высокочастотных приложений, обеспечивая стабильную производительность сигнала.

Характеристики сверхнизких потерь

С чрезвычайно низким коэффициентом рассеяния всего 0,002 при 10 ГГц (0,0026 при 20 ГГц), F4BTME320 минимизирует потери сигнала, что делает его идеальным для чувствительных ВЧ-приложений, таких как фазированные антенные решетки и военные радиолокационные системы.

Влагостойкость

Обладая скоростью влагопоглощения всего 0,05%, эта печатная плата сохраняет отличные характеристики во влажной среде, значительно снижая риск расслоения.

Тепловые характеристики

Значения CTE для F4BTME320 разработаны для обеспечения термической надежности:

- Ось X: 13 ppm/°C

- Ось Y: 15 ppm/°C

- Ось Z: 58 ppm/°C

Эти оптимизированные значения обеспечивают стабильность размеров в рабочих температурах от -55°C до 288°C.

Исключительная производительность PIM

Со значениями PIM, постоянно ниже -160 дБн, этот материал обеспечивает выдающуюся производительность для приложений, чувствительных к пассивной интермодуляции, таких как антенны базовых станций.

Типичные области применения

Передовые свойства этой печатной платы делают ее подходящей для самых требовательных высокочастотных приложений:

- Аэрокосмические и оборонные системы: радары и авионика, требующие исключительной надежности

- Фазированные антенные решетки: прецизионные приложения, чувствительные к фазе

- Спутниковая связь: высокочастотная передача сигнала

- Военные радиолокационные системы: критически важные системы обнаружения

- Инфраструктура 5G: антенны базовых станций и ВЧ-компоненты

- Микроволновые и ВЧ-системы: делители мощности, направленные ответвители и фидерные сети

Соответствие стандартам

Эта печатная плата строго соответствует стандартам IPC-Class-2, гарантируя соответствие строгим отраслевым требованиям к качеству и надежности. Все чертежи предоставляются в формате Gerber RS-274-X для бесшовной интеграции производства.

Глобальная доступность

Мы предлагаем доставку по всему миру, обеспечивая своевременную доставку инженерам и производителям во всех регионах.

Заключение

Эта 2-слойная жесткая печатная плата с конструкцией F4BTME320 представляет собой вершину технологии высокочастотных печатных плат. Сочетая превосходные свойства материала с точной инженерией и строгим контролем качества, это решение обеспечивает непревзойденную производительность для самых сложных приложений. Выбирая эту печатную плату, вы выбираете решение, которое повысит целостность сигнала, улучшит надежность системы и выдержит самые требовательные условия эксплуатации. Сотрудничайте с нами для удовлетворения ваших передовых требований к ВЧ и микроволновым печатным платам.
