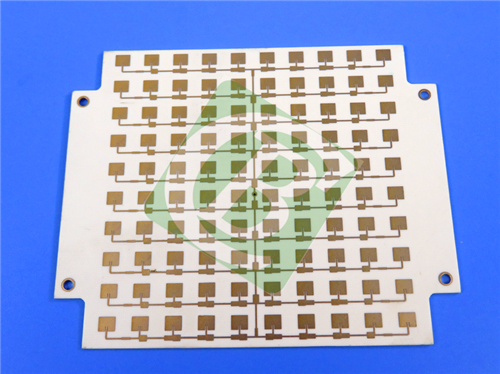

Двухслойная печатная плата RO4003C на материале Rogers толщиной 16 мил, иммерсионное золото

Представляем нашу высокочастотную двухслойную жесткую печатную плату, разработанную с использованием ламината RO4003C. Это передовое решение для печатных плат обеспечивает исключительные электрические характеристики с технологичностью, аналогичной FR-4, что делает его идеальным выбором для базовых станций сотовой связи, автомобильных радаров и систем радиочастотной идентификации.

Структура этой печатной платы состоит из:

- Медный слой 1: 35 мкм (1 унция)

- Сердечник RO4003C: 0,406 мм (16 мил)

- Медный слой 2: 35 мкм (1 унция)

Детали печатной платы

Особенности и преимущества материала RO4003C

Диэлектрические свойства

Ламинат RO4003C обладает стабильной диэлектрической проницаемостью 3,38 (±0,05 при 10 ГГц), обеспечивая стабильную производительность сигнала для экономически чувствительных радиочастотных приложений.

Характеристики низких потерь

С коэффициентом диссипации 0,0027 при 10 ГГц, RO4003C минимизирует потери энергии, сохраняя при этом преимущества обработки FR-4.

Термические характеристики

Значения CTE для RO4003C оптимизированы для надежности:

- Ось X: 11 ppm/°C

- Ось Y: 14 ppm/°C

- Ось Z: 46 ppm/°C

Дополнительные преимущества

- Не требуется специальная обработка сквозных отверстий

- Низкое влагопоглощение (0,06%)

- Высокая Tg >280°C (536°F)

- Стандартная обработка FR-4

- Экономичное массовое производство

Типичные области применения

- Антенны базовых станций сотовой связи

- Автомобильные радарные датчики

- Радиочастотные идентификационные метки

- Компоненты спутниковых LNB

- Беспроводная инфраструктура

- Системы микроволновой связи

Контроль качества:

100% электрическое тестирование (непрерывность/изоляция)

Автоматизированный оптический контроль (AOI)

Соответствие IPC-6012 Class 2

Соответствие материалам RoHS

Совместимость со сборкой без свинца

Заключение

Эта 2-слойная печатная плата RO4003C обеспечивает оптимальный баланс между производительностью РЧ и эффективностью производства для крупносерийных приложений. Обладая электрическими свойствами микроволнового диапазона и преимуществами стандартной обработки, она представляет собой отличный выбор для инженеров, разрабатывающих экономичные беспроводные решения. Наша техническая команда готова поддержать ваши конкретные требования к применению - свяжитесь с нами сегодня, чтобы обсудить ваши требования или разместить заказ.
