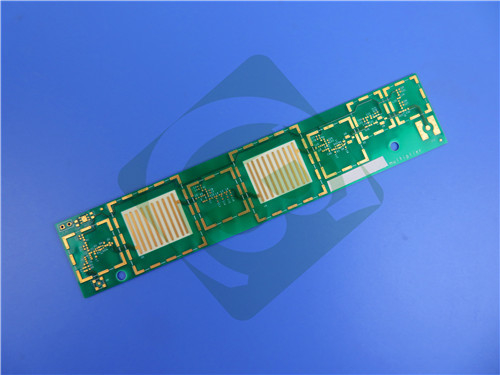

Двухслойный жесткий ПКБ с материалом RO4725JXR 30.7mil

Познакомьтесь с нашими высокопроизводительными двуслойными жесткими печатными пластинами, специально изготовленными из материала Роджерса RO4725JXR.Он предназначен для различных высокочастотных и антенных приложений, где надежная производительность и рентабельность имеют решающее значение., что делает его отличным выбором для антенн базовых станций сотовой связи и многого другого.

Установка этого ПХБ тщательно спроектирована следующим образом:

Медь_слой_1: 35 мкм

Rogers RO4725JXR Ядро: 0,78 мм (30,7 миллиметра)

Медь_слой_2: 35 мкм

Подробная информация о ПКБ

Состав материала и преимущество по стоимости

Ламинаты класса антенны Rogers RO4725JXR на основе углеводородов / керамики / тканого стекла являются надежной и недорогой альтернативой традиционным ламинатам на основе ПТФЕ.

Совместимость обработки

Резиновые системы диэлектрических материалов RO4725JXR обеспечивают необходимые свойства для идеальной производительности антенны.Ламинаты антенной категории RO4725JXR полностью совместимы с обычной FR-4 и высокотемпературной безсвинцовой сваркойЭти материалы не требуют специальной обработки, необходимой для традиционных ламинатов на основе ПТФЕ для подготовки покрытых отверстиями.Ламинаты RO4725JXR являются доступной альтернативой традиционным материалам антенны на основе ПТФЕ, что позволяет дизайнерам оптимизировать затраты и производительность.

Электрические и механические свойства

Ламинаты RO4725JXR обладают механическими и электрическими свойствами, необходимыми для проектирования антенн.5 ГГц при использовании LoProЭти значения позволяют конструкторам антенн достигать значительных значений прироста при минимизации потери сигнала.с значениями лучше -160 dBc (43dBm 1900 МГц).

Ключевые особенности

- диэлектрическая постоянная DK 2,55 +/- 0,05 при 10 ГГц/23°С

- Фактор рассеивания 0,0026 при 10 ГГц/23°С и 0,0022 при 2,5 ГГц

- Отличный тепловой коэффициент диэлектрической постоянной +34 ppm/°C

- CTE совпадает с медью с осью X 13,9 ppm/°C, осью Y 19 ppm/°C, осью Z 25,6 ppm/°C

-высокое значение Tg > 280 °C

Идеальное значение PIM -166 дБС

Преимущества

- Диэлектрик с низкими потерями с фольгой с низким профилем

- Низкая потеря вставки

-Dk соответствует стандартным предложениям антенн на основе PTFE

- Уменьшенная пассивная интермодуляция (PIM)

- Постоянная производительность цепи

Где ее можно использовать?

Уникальные свойства RO4725JXR делают этот ПХБ подходящим для ряда применений:

- Антенны базовых станций.

- Соответствие и доступность

Эта печатная пластина соответствует строгим стандартам IPC-класса-2, обеспечивая постоянное качество и надежность.

Мы предлагаем доступность по всему миру, делая эти высококачественные печатные платы доступными для инженеров и производителей во всех регионах.

Выберите этот ПХБ для решения, которое обеспечивает как качество, так и ценность.
