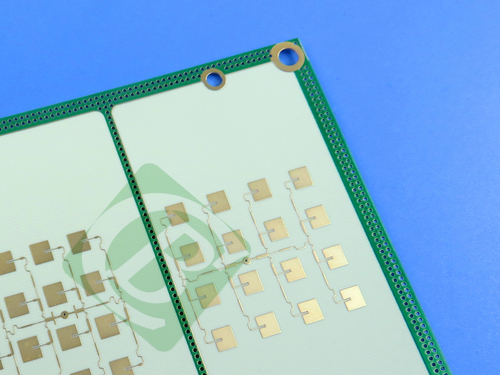

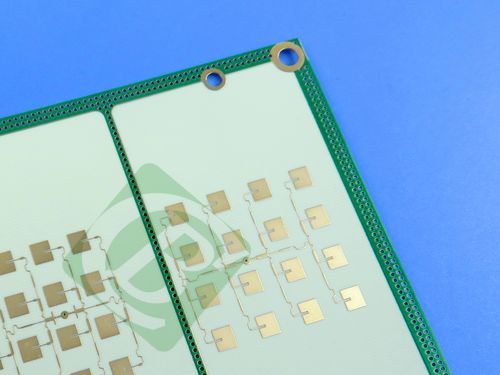

Роджерс RO4350B PCB 16,6 миллилитра Двухсторонний ENEPIG

Познакомьтесь с нашими высокопроизводительными двуслойными жесткими печатными пластинами, специально изготовленными из материала Роджерса RO4350B.Он предназначен для различных высокочастотных и радиочастотных приложений, где надежная производительность и рентабельность имеют решающее значение, что делает его отличным выбором для сотовых базовых станций, автомобильных радаров и многого другого.

Установка этого ПХБ тщательно спроектирована следующим образом:

Медь_слой_1: 35 мкм

Rogers RO4350B Ядро: 0,422 мм (16,6 миллиметра)

Медь_слой_2: 35 мкм

Подробная информация о ПКБ

Чем отличается материал RO4350B?

Состав материала и баланс производительности

Материалы Rogers RO4350B - это собственные стеклянные углеводородные/керамические материалы. Они достигают уникального баланса: электрические характеристики близки к PTFE/стекло,при сохранении производственной способности эпоксида/стекла.

Преимущества обработки и затрат

Ламинат RO4350B обеспечивает строгий контроль диэлектрической постоянной (Dk) и поддерживает низкие потери, при этом используя те же методы обработки, что и стандартный эпоксид/стекло.Они доступны за небольшую часть стоимости обычных микроволновых ламинатов и исключают необходимость специальной обработки отверстий или процедур обработки, требуемых материалами на основе ПТФЕКроме того, они имеют UL 94 V-0 рейтинг, что делает их подходящими для активных устройств и высокомощных RF конструкций.

Преимущества тепловой стабильности

Тепловой коэффициент расширения (CTE) RO4350B имеет ключевые преимущества:

Его коэффициент расширения схож с медным, обеспечивая отличную стабильность измерений, критически важную для смешанных диэлектрических многослойных конструкций пластин.

Низкий Z-оси CTE гарантирует надежное покрытие через отверстие качество, даже в тяжелых тепловых ударов приложений.

С Tg > 280 ° C (536 ° F), его характеристики расширения остаются стабильными в целом диапазоне температур обработки цепи.

Ключевые особенности

- диэлектрическая постоянная DK 3,48 +/- 0,05 при 10 ГГц/23°С

- Фактор рассеивания 0,0037 при 10 ГГц/23°C

Теплопроводность 0,69 Вт/м/° К

-ось X CTE 10 ppm/°C, Y CTE 12 ppm/°C, Z CTE 32 ppm/°C

-высокое значение Tg > 280 °C

- Низкое поглощение воды 0,06%

- UL 94 V-0

Преимущества

-Идеально подходит для многослойных конструкций из доски (MLB)

- Процессы, такие как FR-4 при более низких затратах на производство

- Отличная стабильность измерений

- Конкурентоспособная цена.

Где ее можно использовать?

Уникальные свойства RO4350B делают этот ПХБ подходящим для ряда применений:

- сотовые базовые станции антенны и усилители мощности

-RF идентификационные теги

- Автомобильные радары и датчики

- LNB's для спутников прямого вещания

- Соответствие и доступность

Эта печатная пластина соответствует строгим стандартам IPC-класса-2, обеспечивая постоянное качество и надежность.

Мы предлагаем доступность по всему миру, делая эти высококачественные печатные платы доступными для инженеров и производителей во всех регионах.

Выберите этот ПХБ для решения, которое обеспечивает как качество, так и ценность.
