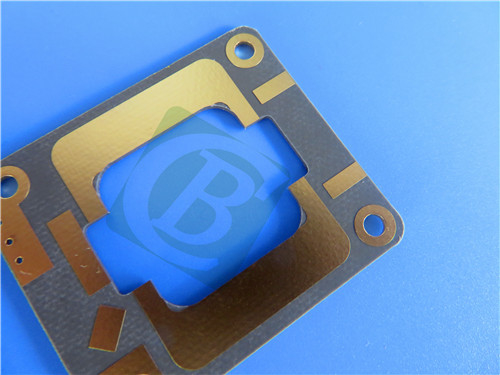

Двухслойная печатная плата RT duroid 6202 с подложкой 0,127 мм

Представляем наши высокопроизводительные двухслойные жесткие печатные платы, тщательно изготовленные из материала Rogers RT/duroid 6202.что делает его выдающимся выбором для фазовых антенн, радарные системы и многое другое.

Конструкция этого ПКБ

Складывание этого ПХБ сделано с большой тщательностью:

Медь_слой_1: 35 мкм

Rogers RT/duroid 6202 Субстрат: 5 миллиметров (0,127 мм)

Медь_слой_2: 35 мкм

Подробная информация о ПКБ

Преимущества материала RT/duroid 6202

Состав материала и основные особенности

Rogers RT/duroid 6202 материалы высокочастотных цепей являются ламинатами с низкими потерями и низкой диэлектрической константой, с ограниченной тканевой стеклянной армировкой.Они обеспечивают необходимые электрические и механические свойства для проектирования сложных микроволновых конструкций, которые являются одновременно механически надежными и электрически стабильными.

Размерная стабильность и легкость изготовления

Благодаря добавлению ограниченного стеклянного арматуры, достигается отличная стабильность размеров (0,05 - 0,07 миллиметров/дюйм).Это часто устраняет необходимость двойного гравирования для удовлетворения тесных позиционных толерантности.

Ключевые электрические и физические характеристики

Примечательными особенностями являются диэлектрическая постоянная (Dk) в диапазоне от 2,94 ± 0,04 до 3,06 ± 0,04 (в зависимости от толщины) при 10 ГГц/23°С 0,005 ламинатах Dk 3,06 ± 0.04, ламинат 0,010 и 0,015 3,02 ± 0.04, и ≥ 0,020 ‰ ламината 2,94 ± 0.04Он также имеет коэффициент рассеивания 0,0015 при 10 ГГц/23 °C, низкий тепловой коэффициент Dk при 5 ppm/°C (свыше -50 до +150 °C при 10 ГГц),и коэффициент теплового расширения (-55-288 °C) 15 ppm/°C для оси X и YКроме того, он может похвастаться Td 500 ° C TGA, теплопроводностью 0,68 W/m/k, всасыванием влаги 0,04%, и UL 94-V0.

Основные преимущества

-Низкие потери обеспечивают высокочастотную работу

- Коэффициент расширения в плоскости совпадает с медью

- отличные электрические и механические свойства

- Минимальное сокращение офорта

Типичные применения

Отличительные свойства RT/duroid 6202 делают этот ПКБ идеальным для:

- Антенны фазового массива

- Наземные и воздушные радиолокационные системы

- Антенны глобальной системы позиционирования

- Силовые планы.

- Предотвращение столкновений коммерческих авиакомпаний

-Сетки формирования лучей

Соответствие и глобальная доступность

Эта печатная пластина соответствует строгим стандартам IPC-класса 2, гарантирующим постоянное качество и надежность.

Мы предлагаем доступность по всему миру, гарантируя инженерам и производителям доступ к этим высококачественным печатным листам.

Заключение

RT/duroid 6202 PCB сочетает в себе низкие потери, стабильную электрическую производительность и механическую надежность, что делает его отличным выбором для различных высокочастотных приложений.С его превосходными свойствами и продуманным дизайномВыберите этот PCB для решения, которое балансирует производительность и надежность.
