LoPro RO4003C PCB Rogers 20,7mil Субстрат Двусторонний

МОК:	1 шт.
Цена:	USD9.99-99.99
Стандартная упаковка:	Вакуумные сумки+коробки
Срок доставки:	8-9 рабочих дней
Способ оплаты:	Т/Т
Пропускная способность:	5000 шт в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

БИК-332.В1.0

Базовый материал:

Rogers RO4003C Низкопрофильный (LoPro)

Количество слоев:

2 слоя

Толщина печатной платы:

0,65 мм

Размер печатной платы:

64 мм х 68,4 мм за штуку (1 шт.)

Шелкография:

Белый

Паяльная маска:

Зеленый

Медная масса:

1 унция (1,4 мила) для внешних слоев

Поверхностная обработка:

Серебряная подложка + золотое покрытие

Выделить:

ПКБ-карта Роджерса 20

7 миллилитровый субстрат

Двусторонние печатные платы LoPro RO4003C

Описание продукта

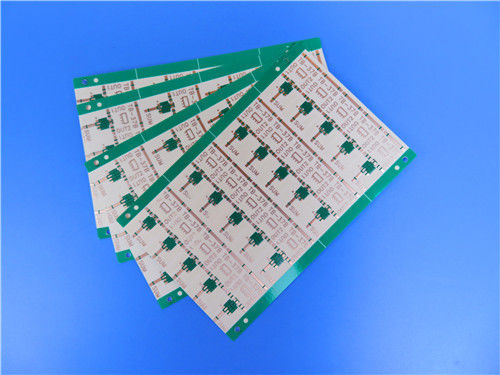

Двусторонняя печатная плата LoPro RO4003C Rogers 20.7mil

Эта двухслойная печатная плата тщательно разработана для высокочастотных радиочастотных (РЧ) и высокоскоростных цифровых приложений. В ней используется материал Rogers RO4003C Low Profile (LoPro), углеводородный керамический ламинат с запатентованной технологией обратной обработки фольги. Эта комбинация позволяет печатной плате достигать превосходной целостности сигнала, минимизировать потери проводника и обеспечивать экономически эффективные производственные процессы.

Спецификация печатной платы

Параметр	Детали
Базовый материал	Rogers RO4003C Low Profile (LoPro) - углеводородный керамический ламинат с обратной обработкой фольги
Количество слоев	2-слойная (жесткая конструкция)
Размеры платы	64 мм x 68,4 мм на кусок (1 шт.)
Минимальная ширина проводника/зазор	5 мил (проводник) / 5 мил (зазор)
Минимальный размер отверстия	0,3 мм
Переходные отверстия	Нет глухих переходных отверстий; толщина покрытия переходных отверстий = 20 мкм
Толщина готовой платы	0,65 мм
Вес готовой меди	1 унция (1,4 мил) для внешних слоев
Поверхностная отделка	Серебряное подслойное покрытие + золотое покрытие
Шелкография	Белая шелкография на верхнем слое, без шелкографии на нижнем слое
Паяльная маска	Зеленая паяльная маска на верхнем слое; без паяльной маски на нижнем слое
Контроль качества	100% электрическое тестирование перед отправкой

Введение материала Rogers RO4003C Low Profile

Rogers RO4003C Low Profile (LoPro) - это революционный углеводородный керамический ламинат, который переопределяет экономически эффективный дизайн высокопроизводительных печатных плат. Его основное новшество заключается в запатентованной технологии обратной обработки фольги: это позволяет фольге напрямую соединяться со стандартным диэлектриком RO4003C, создавая ламинат со значительно сниженными потерями проводника, сохраняя при этом все желаемые характеристики стандартного RO4003C (например, низкие диэлектрические потери, совместимость с процессом FR-4).

В отличие от традиционных высокочастотных материалов (например, ламинатов на основе ПТФЭ), которые требуют специальной подготовки переходных отверстий (например, обработки натрием), RO4003C LoPro работает со стандартными процессами изготовления эпоксидных/стеклянных (FR-4) материалов. Это исключает дополнительные производственные этапы, снижает затраты и делает его доступным для большинства фабрик печатных плат. Он разработан для преодоления разрыва между высокопроизводительными РЧ-материалами и экономически эффективными цифровыми подложками, что делает его идеальным для смешанных сигнальных приложений.

Ключевые особенности RO4003C Low Profile

Характеристика	Спецификация
Состав материала	Углеводородный керамический ламинат с обратной обработкой фольги
Диэлектрическая проницаемость (Dk)	3,38 ± 0,05 при 10 ГГц/23°C
Коэффициент диэлектрических потерь (DF)	0,0027 при 10 ГГц/23°C
Термические характеристики	- Температура разложения (Td): >425°C - Температура стеклования (Tg): >280°C (TMA)
Теплопроводность	0,64 Вт/мК
Коэффициент теплового расширения (CTE)	- Ось X: 11 ppm/°C - Ось Y: 14 ppm/°C - Ось Z: 46 ppm/°C (-55 до 288°C)
Совместимость с процессом	Совместимость с бессвинцовым процессом; совместимость со стандартным производством FR-4
Дополнительные характеристики	Устойчивость к CAF (проводящий анодный филамент)

Преимущества материала

Свойства RO4003C LoPro обеспечивают ощутимые преимущества для печатной платы, решая ключевые задачи в области высокоскоростного/РЧ-проектирования и экономически эффективного производства:

Сверхнизкие вносимые потери: Сниженные потери проводника обеспечивают надежную работу за пределами 40 ГГц.
Минимизированные пассивные интермодуляции (PIM): Низкие уровни PIM предотвращают искажение сигнала в высокомощных РЧ-системах.
Совместимость с процессом FR-4: Использует стандартные производственные процессы (без специальной обработки переходных отверстий) для снижения производственных затрат и сроков поставки.
Термическая стойкость: Высокие Tg (>280°C) и Td (>425°C) выдерживают бессвинцовую пайку и высокотемпературные рабочие среды.
CTE, соответствующий меди: CTE по осям X/Y (11/14 ppm/°C) соответствует меди, устраняя напряжение в паяных соединениях при термических циклах.
Устойчивость к CAF: Защищает от образования проводящего анодного филамента.
Гибкость проектирования: Поддерживает как многослойные печатные платы (для сложных цифровых схем), так и 2-слойные конструкции, адаптируясь к различным потребностям проекта.

Некоторые типичные применения

Цифровые приложения, такие как серверы, маршрутизаторы и высокоскоростные магистральные платы
Антенны и усилители мощности базовых станций сотовой связи
LNB для спутников прямого вещания
Радиочастотные идентификационные метки
