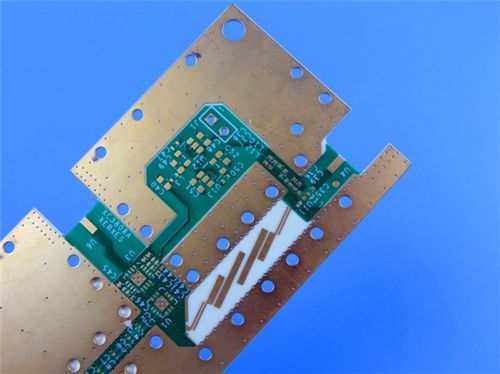

RO4360G2 PCB 2L 32mil Субстрат погружения золотой отделки

МОК:	1 шт.
цена:	USD9.99-99.99
Стандартная упаковка:	Вакуумные сумки+коробки
Срок доставки:	8-9 рабочих дней
Способ оплаты:	Т/Т
Пропускная способность:	5000 шт в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

БИК-332.В1.0

Базовый материал:

Роджерс RO4360G2

Количество слоев:

2 слоя

Толщина печатной платы:

0,9 мм

Размер печатной платы:

73,12 мм х 44,71 мм за штуку (1 шт.),

Шелковик:

Белый

Припаяя маска:

Зеленый

Медный вес:

1 унция (1,4 мила) для внешних слоев

Чистота поверхности:

Погружение золота

Выделить:

RO4360G2 PCB 2-слойный

Золотая отделка с погружением ПКБ Роджерса

32 миллилитровая плата с ПКБ-подложкой

Описание продукта

RO4360G2 PCB 2L 32mil Субстрат погружения золотой отделки

Используя Rogers RO4360G2, низкоубыточный стеклоукрепленный углеводородный керамический терморегулирующий материал,Этот двухслойный жесткий ПКБ специально разработан для высокочастотных телекоммуникационных приложений, в частности, усилителей мощности базовых станций и небольших передатчиков..

Спецификация ПКБ

Параметр	Подробная информация
Базовый материал	Rogers RO4360G2 - низкоубыточный стеклоукрепленный углеводородный керамический терморегулятор; первый терморегулятивный ламинат с высоким содержанием Dk, обрабатываемый как FR-4
Количество слоев	2 слоя (жесткая структура)
Размеры доски	730,12 мм х 44,71 мм за штуку (1 PCS)
Минимальное количество следов/пространства	5 мл (следы) / 6 мл (пространство)
Минимальный размер отверстия	0.30 мм
Виа	Нет слепых проемов; через толщину покрытия = 20 мкм
Толщина готовой доски	0.9 мм
Оконченный вес меди	1 унция (1,4 мл) для внешних слоев
Поверхностная отделка	Золото погружения
Шелковый экран	Белый шелкоплот на верхнем слое; без шелкоплот на нижнем слое
Маска для сварки	Зеленая сварная маска на верхнем слое; без сварной маски на нижнем слое
Обеспечение качества	100% электрическое испытание до отгрузки

ПХБ-накопление

Складывание разработано для максимизации производительности радиочастот и тепловой надежности, используя высокий Dk RO4360G2 и тепловое расширение, соответствующее меди:

Имя слоя	Материал	Толщина
Верхний слой (Copper_layer_1)	медь толщиной 35 мкм	35 мкм (1 унция)
Склад субстрата	Роджерс RO4360G2	0.813 мм (32мм)
Нижний слой (Copper_layer_2)	медь толщиной 35 мкм	35 мкм (1 унция)

Роджерс RO4360G2 Материал Введение

Роджерс RO4360G2 переопределяет дизайн телекоммуникационных материалов с высоким содержанием Dk, решая ключевую задачу отрасли: высокую производительность без специализированной обработки.Как первый высоко-Dk термоустойчивый ламинат, обрабатываемый как стандартный FR-4, он исключает необходимость в дорогостоящих, трудоемких этапах изготовления (например, натриевой нарезке для материалов из ПТФЕ), обеспечивая при этом RF-свойства, необходимые для усилителей мощности и приемопередатчиков.

Стеклянная арматура:Добавляет жесткость для более легкой обработки в многослойных конструкциях (и совместим с препреградами серии RO440 / ламинатами с низким содержанием Dk RO4000 для сложных конструкций)
Совместимость без свинца:Соответствует глобальным экологическим нормам (например, RoHS) для телекоммуникационного оборудования
Эффективность затратКраткие сроки и эффективные цепочки поставок снижают затраты на материалы и производство, что имеет решающее значение для крупномасштабного внедрения базовых станций

Ключевые характеристики материала

Особенность	Спецификация
Диэлектрическая постоянная (Dk)	60,15 ± 0,15 при 10 ГГц/23°С
Фактор рассеивания (DF)	0.0038 при 10 ГГц/23°С
Тепловая производительность	- Температура разложения (Td): > 407°C - Температура перехода стекла (Tg): > 280°C (TMA)
Теплопроводность	00,75 Вт/мК
Коэффициент теплового расширения (CTE)	- Ось X: 13 ppm/°C - Ось Y: 14 ppm/°C - Ось Z: 28 ppm/°C (-55 до 288°C)
Уровень воспламеняемости	UL 94 V-0
Совместимость процессов	Совместимая с процессом без свинца; изготовление, аналогичное FR-4

Основные преимущества

Высокая эффективность RF:Высокий Dk (6.15) позволяет создавать компактные схемы RF (критически важные для небольших передатчиков клеток), в то время как низкий DF (0.0038) минимизирует потерю сигнала в усилителях мощности
Надежность проходного отверстия (PTH):Низкий Z-оси CTE (28 ppm/°C) и медь-соответствующие X/Y CTE предотвратить PTH трещины во время теплового цикла.
Автоматическая совместимость сборки:FR-4-подобная обработка работает со стандартными линиями сборки SMT и через отверстия, сокращая время производства для больших объемов телекоммуникационных заказов.
Термостойкость:Высокий Tg (> 280 °C) и Td (> 407 °C) выдерживают безсвинцовую пайку и тепло, генерируемое усилителями мощности, предотвращая отказ компонента.
Соблюдение экологических требований:Без свинца и UL 94 V-0, соответствующий мировым стандартам безопасности и устойчивости телекоммуникаций.

Некоторые типичные применения

Усилители мощности базовой станции
Маленькие приемники с ячейками

Двухслойный печатный лист с материалом Rogers RO4360G2 является оптимизированным решением для телекоммуникаций, которое сочетает в себе высокую производительность и практичность.
