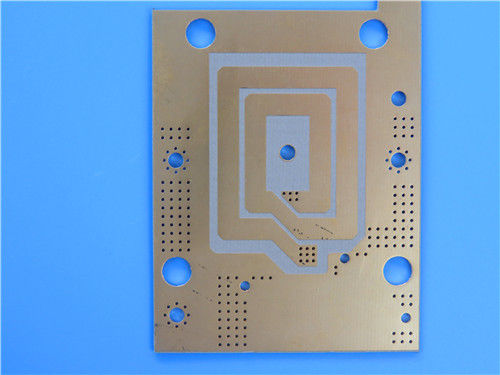

Rogers Double-Sided TC600 PCB 0,8 мм ENEPIG Окончание
Этот двухслойный радиочастотный печатный диск построен из Rogers TC600 - специализированного композита из PTFE, теплопроводящих керамических наполнителей и тканого стеклянного арматура.Проектированы для обеспечения исключительной теплопроводности (для управления теплом) и низкой диэлектрической потери (для целостности сигнала), он соответствует стандартам IPC-класса-2 и идеально подходит для энергоемких, ограниченных пространством приложений, таких как усилители, антенны и компоненты авионики.
Спецификация ПКБ
| Параметр |
Подробная информация |
| Базовый материал |
Rogers TC600 (PTFE + теплопроводящие керамические наполнители + стеклянная арматура) |
| Количество слоев |
Двусторонние (2-слойные жесткие печатные платы) |
| Размеры доски |
112 мм х 60 мм (1 шт.) ± 0,15 мм |
| Минимальное количество следов/пространства |
5/5 мл |
| Минимальный размер отверстия |
00,3 мм |
| По типу |
Нет слепых проходов (только проходные) |
| Толщина готовой доски |
0.8 мм |
| Вес готовой меди (внешние слои) |
1 унция (всего 1,4 миллиметра: 18 мкм базы меди + 17 мкм покрытия на слой) |
| через толщину покрытия |
20 мкм |
| Поверхностная отделка |
Неэлектрический никель Неэлектрический палладий и погрузочное золото (ENEPIG) |
| Шелковый экран |
Сверху белый, снизу нет |
| Маска для сварки |
Сверху зеленый, снизу нет |
| Обеспечение качества |
100% Электрическое испытание перед отправкой |
Подробная информация о PCB-накоплении
| Тип слоя |
Материал/Описание |
Толщина |
| Медный слой (вверху) |
18 мкм базовая медь + 17 мкм покрытие (окончено: 1 унция / 35 мкм в общей сложности) |
35 мкм (1 унция) |
| Диэлектрический слой |
Роджерс TC600 |
00,762 мм (30 миллиметров) |
| Медный слой (внизу) |
18 мкм базовая медь + 17 мкм покрытие (окончено: 1 унция / 35 мкм в общей сложности) |
35 мкм (1 унция) |
Обзор материалов: Ламинат Rogers TC600
Rogers TC600 - это передовой композитный ламинат, предназначенный для решения двух критических задач в высокочастотных и энергоемких схемах: тепловое управление и потеря сигнала.Комбинируя ПТФЕ (для низких диэлектрических потерь) с теплопроводящими керамическими наполнителями (для теплопередачи) и стеклянной армировкой (для механической прочности), TC600 обеспечивает "лучшую в своем классе" теплопроводность при минимизации диэлектрических и вставных потерь.улучшает управление энергией, уменьшает горячие точки, и повышает долгосрочную надежность устройства, что делает его лучшим выбором для авионики, антенн и усилителей мощности.
Ключевые характеристики материала
| Спецификация |
Стоимость |
| Тип материала |
ПТФЕ + теплопроводящие керамические наполнители + стеклянная арматура |
| Диэлектрическая постоянная (Dk) |
6.15 при 1,8 МГц и 10 ГГц / 23°С |
| Фактор рассеивания (tanδ) |
00,0017 при 1,8 ГГц; 0,0020 при 10 ГГц / 23°С |
| Теплопроводность |
1.1 W/mK |
| Температурный коэффициент диэлектрической постоянной (TCDk) |
-75 ppm/°C (диапазон: от -40°C до 140°C) |
| Коэффициент теплового расширения (CTE) |
Ось X: 9 ppm/°C; Ось Y: 9 ppm/°C; Ось Z: 35 ppm/°C |
| Поглощение влаги |
00,03% |
Основные преимущества
Позволяет создавать компактный дизайн:Более высокая эффективность (из-за низких потерь) и тепловые характеристики позволяют меньше использовать PCB по сравнению с субстратами с более низким содержанием Dk, что идеально подходит для систем с ограниченным пространством.
Высшее тепловое управление:Лучшая в своем классе теплопроводность (1,1 Вт/мК) уменьшает накопление тепла, минимизирует горячие точки и повышает управляемость энергией - увеличивает срок службы компонента.
Низкая потеря сигнала:Ультра-низкая диэлектрическая потеря (0,0017-0,0020) сохраняет целостность сигнала, что приводит к более высоким увеличениям и эффективности усилителя / антенны.
Устойчивая производительность при различных температурах:Постоянный Dk (TCDk: -75 ppm/°C) и низкий CTE обеспечивают надежность в пределах экстремальных температур (-40°C - 140°C).
Надежная интеграция компонентов:CTE тесно сочетается с активными компонентами, уменьшая нагрузку на сварные соединения и улучшая долгосрочную надежность сборки.
Легкая обработка:Механическая прочность (из тканого стеклянного арматуры) упрощает производство при сохранении размерной стабильности.
Типичные применения
Этот ПКБ оптимизирован для высокомощных систем высокой частоты, требующих тепловой эффективности и целостности сигнала, включая:
- Усилители питания, фильтры и соединители
- Микроволновые комбинаторы и панели для разделения мощности (авиационные приложения)
- Антенны малого размера
- Антенны цифрового аудиовещания (DAB) (спутниковое радио)
- GPS и портативные антенны с RFID-читателем
