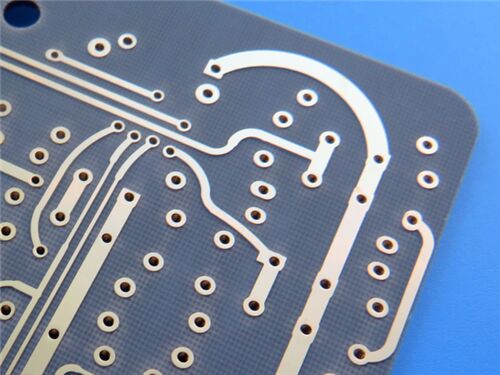

Эта 2-слойная жесткая печатная плата разработана специально для высокопроизводительных микроволновых, радиочастотных и радиолокационных систем с использованием ламината Wangling F4BM220. Она использует превосходные электрические свойства материала — низкие диэлектрические потери, высокое сопротивление изоляции и отличную стабильность характеристик — для удовлетворения строгих требований к высокочастотной передаче сигнала.
Спецификация печатной платы
| Параметр |
Детали |
| Количество слоев |
2-слойная (двусторонняя, жесткая структура) |
| Базовый материал |
Wangling F4BM220 (ламинат, состоящий из стеклоткани, политетрафторэтиленовой смолы и политетрафторэтиленовой пленки) |
| Размеры платы |
51 мм × 67 мм на штуку (1 шт.), допуск ±0,15 мм |
| Минимальная ширина проводника/зазора |
5 мил (проводник) / 8 мил (зазор) |
| Минимальный размер отверстия |
0,3 мм |
| Переходные отверстия |
Нет глухих отверстий; всего переходных отверстий: 17; толщина гальванического покрытия отверстий: 20 μм |
| Финальная толщина платы |
0,6 мм |
| Финальный вес меди |
1 унция (1,4 мил) для внешних слоев |
| Покрытие поверхности |
Иммерсионное золото |
| Шелкография |
Нет шелкографии на верхнем слое; Нет шелкографии на нижнем слое |
| Паяльная маска |
Нет паяльной маски на верхнем слое; Нет паяльной маски на нижнем слое |
| Контроль качества |
100% электрическое тестирование перед отправкой |
Структура печатной платы
| Название слоя |
Материал |
Толщина |
| Верхний слой (Copper_layer_1) |
Медь |
35 μм |
| Слой подложки |
Сердечник F4BM220 |
0,5 мм |
| Нижний слой (Copper_layer_2) |
Медь |
35 μм |
F4BM220 Введение в материал
Ламинаты Wangling F4BM220 изготавливаются путем научного составления и строгого прессования комбинации стеклоткани, политетрафторэтиленовой смолы и политетрафторэтиленовой пленки. Его электрические характеристики улучшены по сравнению с F4B220, в основном из-за более низких диэлектрических потерь, повышенного сопротивления изоляции и улучшенной стабильности. Он может заменить аналогичные зарубежные продукты.
F4BM220 и F4BME220 имеют одинаковый диэлектрический слой, но разные комбинации медной фольги: F4BM220 сочетается с ED медной фольгой, подходящей для применений без требований PIM; F4BME220 сочетается с фольгой обратной обработки (RTF) медной фольгой, обеспечивающей отличные характеристики PIM, более точный контроль линий и меньшие потери проводника. Регулируя соотношение между политетрафторэтиленом и стеклотканью, F4BM220 и F4BME220 достигают точного контроля диэлектрической проницаемости, обеспечивая низкие потери и повышенную стабильность размеров. Более высокая диэлектрическая проницаемость соответствует более высокой доле стеклоткани, что приводит к лучшей стабильности размеров, более низкому коэффициенту теплового расширения, улучшенному температурному дрейфу и небольшому увеличению диэлектрических потерь.
Основные характеристики материала
| Характеристика |
Спецификация/Описание |
| Диэлектрическая проницаемость (Dk) |
2,2 ± 0,04 при 10 ГГц |
| Фактор потерь |
0,001 при 10 ГГц |
| Коэффициент теплового расширения (CTE) |
Ось X: 25 ppm/°C; Ось Y: 34 ppm/°C; Ось Z: 240 ppm/°C (-55°C to 288°C) |
| Температурный коэффициент Dk |
-142 ppm/°C (-55°C to 150°C) |
| Влагопоглощение |
≤0,08% |
| Рейтинг воспламеняемости |
UL-94 V0 |
| Структура слоев |
2-слойная жесткая конструкция с сердечником F4BM220 и медными слоями 35μм с обеих сторон |
| Покрытие поверхности |
Иммерсионное золото, обеспечивающее отличную паяемость и коррозионную стойкость |
| Шелкография и паяльная маска |
Нет шелкографии или паяльной маски на обоих слоях, адаптировано к конкретным требованиям применения |
| Соответствие медной фольги |
В сочетании с ED медной фольгой, подходит для применений без требований PIM |
Основные преимущества
Точный контроль диэлектрической проницаемости: достигается путем регулировки соотношения политетрафторэтилена и стеклоткани, балансируя низкие потери и стабильность размеров.
Повышенная стабильность: улучшенное сопротивление изоляции и стабильная работа по сравнению с F4B220, с надежной работой в различных условиях.
Низкая чувствительность к окружающей среде: влагопоглощение ≤0,08%, минимизирующее ухудшение характеристик во влажных условиях.
Экономичная альтернатива: может заменить аналогичные зарубежные продукты, предлагая отличные характеристики по конкурентоспособной цене.
Безопасность и надежность: рейтинг воспламеняемости UL-94 V0 соответствует строгим стандартам безопасности для электронных приложений.
Стандарт качества и доступность
Стандарт качества: соответствует IPC-Class-2, обеспечивая стабильную и надежную работу посредством строгих производственных требований.
Доступность: поставляется по всему миру с своевременной доставкой и эффективной послепродажной поддержкой.
Типичные области применения
-Микроволновые, радиочастотные и радиолокационные системы
-Фазовращатели
-Разветвители мощности, ответвители, сумматоры
-Фидерные сети
-Фазочувствительные антенны, антенные решетки с фазированным сканированием
-Спутниковая связь
-Антенны базовых станций
Краткое содержание
2-слойная жесткая печатная плата с материалом Wangling F4BM220 представляет собой высокопроизводительное решение, разработанное для микроволновых, радиочастотных и радиолокационных приложений. Сочетая превосходные электрические характеристики (низкие диэлектрические потери, высокое сопротивление изоляции) F4BM220 с покрытием поверхности иммерсионным золотом и соответствием стандартам IPC-Class-2, она эффективно обеспечивает стабильную высокочастотную передачу сигнала и надежную работу. Ее глобальная доступность и способность заменять аналогичные зарубежные продукты делают ее экономичным и надежным выбором для спутниковой связи, антенн базовых станций и различных прецизионных радиочастотных систем.
