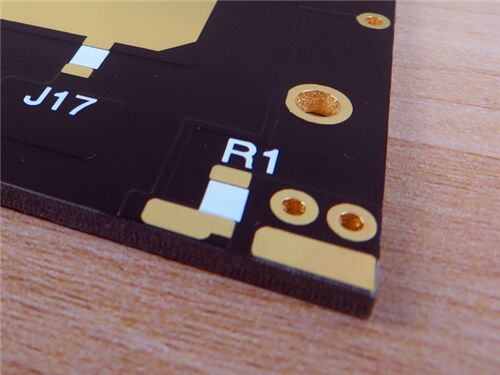

Этот двухслойный жесткий печатный лист предназначен для высокопроизводительных микроволновых, радиочастотных и радиолокационных систем, используя в качестве основного материала ламинат Wangling F4BTM350.нанокерамика с низкими потерями, наделяя ПХБ превосходными электрическими и тепловыми свойствами.Этот ПКБ надежно отвечает строгим требованиям передачи высокочастотного сигнала в точных RF-приложениях, таких как спутниковая связь и антенны базовых станций.
Спецификации ПХБ
| Параметр |
Подробная информация |
| Количество слоев |
2-слойная (жесткая структура) |
| Базовый материал |
Wangling F4BTM350 (пластина из стекловолокна + нанокерамическая начинка + политетрафторуроэтиленовая смола) |
| Размеры доски |
328 mm × 84,08 mm на кусок (1 PCS), допустимость ±0,15 mm |
| Минимальное количество следов/пространства |
5 мл (следы) / 7 мл (пространство) |
| Минимальный размер отверстия |
00,4 мм |
| Виа |
Нет слепых проходов; общее количество проходов: 68; толщина прохода: 20 мкм |
| Толщина готовой доски |
3.1 мм |
| Оконченный вес меди |
1 унция (1,4 мл) для внешних слоев |
| Поверхностная отделка |
Золото погружения. |
| Шелковый экран |
Белый верхний слой; без шелкопряда нижний слой |
| Маска для сварки |
Черный верхний слой; без паяльной маски на нижнем слое |
| Обеспечение качества |
100% электрическое испытание, проведенное перед отправкой |
ПХБ-накопление
| Имя слоя |
Материал |
Толщина |
| Верхний слой меди (Copper_layer_1) |
Медь |
35 мкм |
| Ядро подложки |
Ядро F4BTM350 |
3.048 мм (120 миллиметров) |
| Нижний медный слой (Copper_layer_2) |
Медь |
35 мкм |
F4BTM350 Введение материала
Ламинат Wangling F4BTM350 производится с помощью научной формулировки из стекловолокнистой ткани, нанокерамической начинки и политетрафторуроэтиленовой смолы, а затем строгими процессами прессования.На основанииF4BMдиэлектрический слой, этот материал содержит высокодиэлектрическую нанокерамику с низкими потерями, которая значительно повышает его диэлектрическую постоянную, теплостойкость, изоляционную стойкость,и теплопроводность, снижая коэффициент теплового расширения и сохраняя характеристики низких потерь.
F4BTM350 и F4BTME350 имеют один и тот же диэлектрический слой, но отличаются соответствием медной фольги: F4BTM350 сочетается с медной фольгой ED, подходящей для применения без требований PIM;F4BTME350 использует реверсивно обработанную медную фольгу (RTF), обеспечивая превосходную производительность PIM, более точное управление линией и более низкую потерю проводника.
Ключевые материалыЯ...Особенности
| Особенность |
Спецификация/описание |
| Диэлектрическая постоянная (Dk) |
3.5 ± 0,07 при 10 ГГц |
| Фактор рассеивания |
00,0025 на 10 ГГц |
| Коэффициент теплового расширения (CTE) |
Ось X: 10 ppm/°C; Ось Y: 12 ppm/°C; Ось Z: 51 ppm/°C (-55°C - 288°C) |
| Тепловой коэффициент Dk |
-60 ppm/°C (от -55°C до 150°C) |
| Поглощение влаги |
≤ 0,05% |
| Уровень воспламеняемости |
UL-94 V0 |
| Сравнительный индекс отслеживания (CTI) |
> 600 В, класс 0 |
| Соответствие медной фольги |
В сочетании с медной фольгой ED (подходит для не-PIM-приложений) |
| Преимущество поверхностной отделки |
Золото погружения обеспечивает отличную сварную способность и коррозионную устойчивость |
Основные преимущества
Высокая высокочастотная производительность: высокий Dk (3,5±0,07) и низкий фактор рассеивания (0,0025 при 10 ГГц) обеспечивают стабильную и эффективную передачу высокочастотного сигнала.
Отличная тепловая устойчивость: низкая CTE (X:10 ppm/°C, Y:12 ppm/°C) и отличная теплостойкость гарантируют размерную устойчивость при тепловом цикле.
Высокая надежность изоляции: CTI > 600В (класс 0) и высокое сопротивление изоляции обеспечивают безопасную работу в суровой электрической среде.
Низкая чувствительность к окружающей среде: поглощение влаги ≤ 0,05% минимизирует снижение производительности в влажных условиях.
Безопасность и соответствие требованиям: Уровень воспламеняемости UL-94 V0 и соответствие требованиям IPC-класса-2 соответствуют строгим стандартам промышленной безопасности и качества.
Стандарты качества и доступность
Стандарт качества: соответствует стандарту IPC-класса-2, обеспечивая постоянное качество продукции посредством строгого контроля производственного процесса и 100% электрического тестирования перед отгрузкой.
Доступность: поддерживает глобальное снабжение, обеспечивая своевременную доставку и эффективную поддержку послепродажного обслуживания клиентов по всему миру.
Типичные применения
Микроволновые, радиочастотные и радиолокационные системы
Фазовые сменщики
Разделители мощности, соединители, комбинаторы
Кормовые сети
Фазочувствительные антенны, фазовые антенны массива
Спутниковая связь
Антенны базовых станций
Резюме
Wangling F4BTM350 PCB представляет собой высокопроизводительное, надежное решение, предназначенное для высокоточных радиочастотных приложений.и глобальные возможности поставок, он эффективно отвечает требованиям высокочастотного передачи сигнала в микроволновой, спутниковой связи и базовых станциях,предоставление клиентам экономически эффективного и надежного варианта ПКБ.
