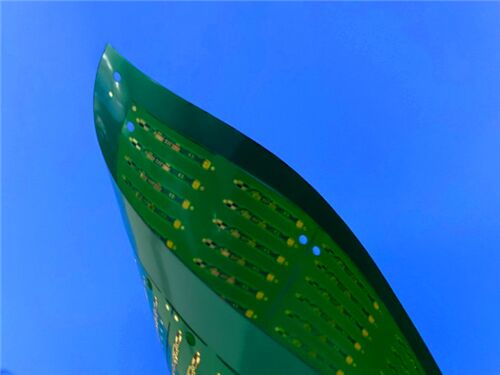

2-слойный полиамидный ПКБ 0,12 мм Гибкий ПКБ с ENIG 0,5 унции

Этот двухслойный гибкий печатный лист разработан для высоконадежных гибких электронных приложений с использованием полимидного материала без клея (SF202 серии FCCL).Он специально разработан для удовлетворения требований высокочастотного передачи сигнала и динамических сценариев изгиба, сбалансируя превосходную производительность и практичность для различных случаев использования: от складываемых мобильных телефонов до автомобильной электроники.

Спецификация ПКБ

ПХБ-накопление

Введение в основной материал (SF202 FCCL на основе неклеющей ПИ пленки)

SF202 представляет собой двухсторонний гибкий ламинат с медной облицовкой (FCCL) без клея, разработанный компанией Shengyi Technology для высоконадежных гибких электронных устройств.Он предназначен для передачи высокочастотного сигнала и динамического изгиба, идеально подходит для областей с строгими требованиями FPC, такими как складываемые мобильные телефоны, компьютеры, цифровые камеры, видеорегистраторы, плоские дисплеи, автомобильная электроника и прецизионные приборы.Его основные преимущества включают низкую потерю диэлектрики, высокая устойчивость к изгибу и отличная размерная стабильность.

Ключевые преимущества материала SF202:

FR-4 Совместимость процессов: адаптируется к стандартным гибким рабочим процессам изготовления печатных плат, сокращая затраты на производство и сроки выполнения

Дизайн без клея: повышает гибкость и устойчивость к изгибу при снижении общей толщины доски

Соответствие требованиям окружающей среды: без галогена, UL 94 V-0 и RoHS (без Pb, Hg, Cd, Cr6+, PBB, PBDE)

Ключевые характеристики материала

Основные преимущества

-Низкая диэлектрическая потеря: обеспечивает надежную высокочастотную передачу сигнала, критически важную для коммуникационных устройств, таких как мобильные телефоны и цифровые камеры

- Высокая устойчивость к изгибу: адаптируется к динамическим сценариям изгиба, идеально подходит для складной электроники и автомобильных подвижных частей

- Термостойкость: выдерживает высокотемпературные условия работы и безсвинцовые процессы сварки

-Стабильность измерений: минимизирует деформацию во время изготовления и эксплуатации, обеспечивая долгосрочную надежность

- Безопасность окружающей среды: без галогенов и в соответствии с требованиями RoHS, соответствующие мировым стандартам устойчивого развития

Стандарты качества и доступность

Стандарт качества: соответствует стандартам качества IPC-класса 2. IPC-класса-2 является широко признанным отраслевым стандартом для печатных плат,определяющее требования к приемлемости, обеспечивающие надежную работу в общих электронных приложениях.

Доступность: поддерживается всемирное распространение.

Типичные применения

- Потребительская электроника: компьютеры, мобильные телефоны (особенно складываемые модели), цифровые камеры, видеорегистраторы

- Автомобильная электроника: различные электронные компоненты, установленные в автомобиле

- Офисное оборудование: Офисные автоматические устройства

- Другие области: Плоские дисплеи, высокоточные приборы и другие гибкие электронные устройства высокой надежности
