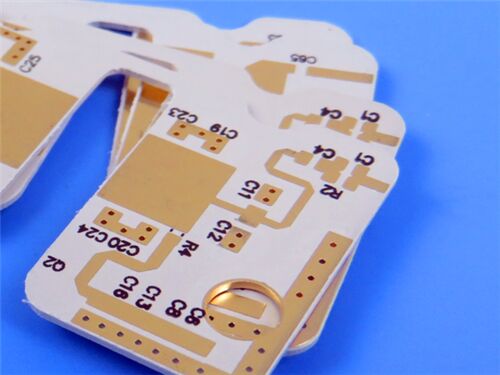

Используя высокочастотный ламинат Rogers RO3003 в качестве базового материала, этот печатный лист специально разработан для коммерческих микроволновых и радиочастотных приложений.RO3003 представляет собой керамически заполненный композит из ПТФЭ, который наделяет ПКБ отличной диэлектрической постоянной стабильностью в широком диапазоне температур и частотОн надежно отвечает строгим требованиям для высокочастотного передачи сигнала в точных радиочастотных сценариях, включая автомобильные радары,Инфраструктура 5G mmWave и передовые системы помощи водителю (ADAS).
Спецификации ПХБ
| Параметр |
Подробная информация |
| Количество слоев |
2-слойная (жесткая структура) |
| Базовый материал |
Rogers RO3003 (слойный высокочастотный ламинат из PTFE, заполненный керамикой) |
| Размеры доски |
254 мм × 142 мм, 50 штук на комплект, допустимость ±0,15 мм |
| Минимальное количество следов/пространства |
5 мл (следы) / 4 мл (пространство) |
| Минимальный размер отверстия |
0.2 мм |
| Виа |
Нет слепых сквозов; общее количество сквозов: 250; толщина прокладки сквоза: 20 мкм |
| Толщина готовой доски |
00,3 мм |
| Оконченный вес меди |
1 унция (1,4 мл) для внешних слоев |
| Поверхностная отделка |
Серебряная пластина / Золотая пластина |
| Шелковый экран |
Никакого шелкопряда на верхнем слое; Белый шелкопряд на нижнем слое |
| Маска для сварки |
Нет маски сварки на верхнем слое; зеленая маска сварки на нижнем слое |
| Обеспечение качества |
100% электрическое испытание, проведенное перед отправкой |
ПХБ-накопление
| Имя слоя |
Материал |
Толщина |
| Верхний слой меди (Copper_layer_1) |
Медь |
35 мкм |
| Ядро подложки |
Роджерс RO3003 ядро |
0.254 мм (10 миллиметров) |
| Нижний медный слой (Copper_layer_2) |
Медь |
35 мкм |
Роджерс RO3003 Введение материала
Rogers RO3003 высокочастотные ламинированные материалы представляют собой керамически наполненные композиты PTFE, предназначенные для коммерческих микроволновых и радиочастотных применений.Ламинаты RO3003 обеспечивают отличную стабильность диэлектрической постоянной (Dk) при различных температурах и частотахЭта стабильность также включает в себя устранение изменения уровня Dk, которое обычно происходит вблизи комнатной температуры с стеклянными материалами из ПТФЕ.
RO3003 идеально подходит для высокочастотных приложений, включая автомобильные радары (77 ГГц), передовые системы помощи водителю (ADAS) и беспроводную инфраструктуру 5G (mmWave),обеспечение надежной производительности в требовательных условиях эксплуатации.
Ключевые характеристики материала
| Особенность |
Спецификация/описание |
| Состав материала |
Rogers RO3003 ПТФЭ-композиты, наполненные керамикой |
| Диэлектрическая постоянная (Dk) |
3 ± 0,04 при 10 ГГц/23°С |
| Фактор рассеивания |
0.001 при 10 ГГц/23°С |
| Температура разложения (Td) |
> 500°C |
| Теплопроводность |
0.5 Вт/мк |
| Поглощение влаги |
00,04%. |
| Коэффициент теплового расширения (CTE) |
Ось X: 17 ppm/°C; Ось Y: 16 ppm/°C; Ось Z: 25 ppm/°C (-55°C - 288°C) |
| Преимущество поверхностной отделки |
Выбор серебряной или золотой пластины обеспечивает отличную сварную способность и коррозионную стойкость |
Основные преимущества
Низкая диэлектрическая потеря для высокочастотного действия: коэффициент диссипации 0,001 позволяет надежно использовать в приложениях до 77 ГГц.
Отличная стабильность Dk: превосходная постоянная диэлектрическая стабильность при температуре и частоте, исключающая изменение ступеней Dk при комнатной температуре, распространенное в стеклянных материалах PTFE.
Надежная механическая производительность: Отличные механические свойства по сравнению с температурой, подходящие для надежных стриплинных и многослойных конструкций досок.
Единообразные механические свойства: последовательная производительность в диапазоне диэлектрических констант, идеально подходит для многослойных конструкций и гибридных конструкций эпоксидного стекла.
Низкое расширение в плоскости: CTE сочетается с медью, что обеспечивает более надежные поверхностные сборы и отличную размерную стабильность для температурно-чувствительных приложений.
Экономически эффективное объемное производство: экономичное ценообразование ламината с развитыми процессами объемного производства.
Низкая чувствительность к окружающей среде: поглощение влаги 0,04% минимизирует снижение производительности в влажных условиях.
КачествоСтандарт и доступность
Принятый стандарт: соответствует стандарту IPC-класса-2, обеспечивая постоянное качество продукции посредством строгого контроля производственного процесса и 100% электрического тестирования перед отгрузкой.
Доступность: поддерживает глобальное снабжение, обеспечивая своевременную доставку и эффективную поддержку послепродажного обслуживания клиентов по всему миру.
Типичные применения
- Приложения для автомобильных радаров
-Глобальные спутниковые антенны
- сотовые телекоммуникационные системы - усилители мощности и антенны
-Антенна для беспроводной связи
-Спутники прямого вещания
-Связь данных на кабельных системах
- Удалённые счетчики.
- Силовые планы
