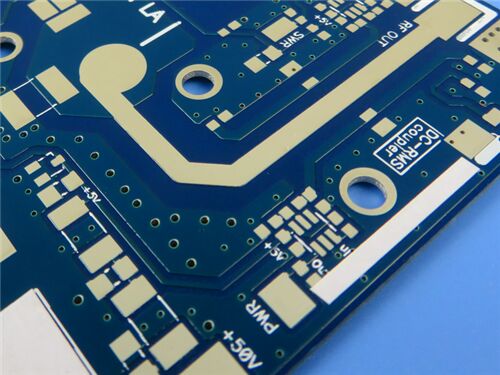

Этот двухслойный жесткий радиочастотный ПКБ специально разработан для высокопроизводительных радиочастотных (RF) приложений,используя материал Rogers RO4350B, специально изготовленный стеклянный тканевый углеводородный/керамический ламинатОн предназначен для сбалансирования исключительных электрических характеристик (близких к PTFE / тканевому стеклу) с производительностью эпоксида / стекла,что делает его идеальным для систем RF, требующих надежной передачи сигнала и стабильной производительности.
Спецификация ПКБ
| Параметр |
Подробная информация |
| Количество слоев |
2-слойная (жесткая радиочастотная структура) |
| Базовый материал |
Rogers RO4350B (провайдерское стекло-укрепленный углеводородный/керамический ламинат) |
| Размеры доски |
54 мм × 68 мм на штуку (1 PCS), допустимость ±0,15 мм |
| Минимальное количество следов/пространства |
4 миллиметра (следы) / 6 миллиметра (пространство) |
| Минимальный размер отверстия |
00,3 мм |
| Виа |
Нет слепых проходов; общее количество проходов: 101; толщина покрытия: 20 мкм |
| Толщина готовой доски |
1.6 мм |
| Оконченный вес меди |
1 унция (1,4 мл) для внешних слоев |
| Поверхностная отделка |
Серебро для погружения |
| Шелковый экран |
Белый верхний слой; без шелкопряда нижний слой |
| Маска для сварки |
Синий верхний слой; без паяльной маски на нижнем слое |
| Обеспечение качества |
100% электрическое испытание перед отправкой |
ПХБ-накопление
| Имя слоя |
Материал |
Толщина |
| Верхний слой (Copper_layer_1) |
Медь |
35 мкм |
| Склад субстрата |
Rogers RO4350B Ядро |
1.524 мм (60 миллиметров) |
| Нижний слой (Copper_layer_2) |
Медь |
35 мкм |
Rogers RO4350B Материал введение
Материалы Rogers RO4350B представляют собой запатентованные углеводородные/керамические материалы, усиленные стеклом, которые сочетают электрические характеристики, близкие к PTFE/стеклу, с производственностью эпоксида/стекла.Эти ламинаты обеспечивают строгий контроль над диэлектрической постоянной (Dk) и поддерживают низкие потери при использовании тех же методов обработки, что и стандартные эпоксидные/стеклянные материалыДоступный за небольшую часть стоимости обычных микроволновых ламинатов, RO4350B не требует специальной обработки отверстий или процедур обработки, необходимых для материалов на основе PTFE.Дополнительно, ламинат RO4350B имеет рейтинг UL 94 V-0, что делает его подходящим для активных устройств и высокомощных RF-конструкций.
Основные материалы Особенности
| Особенность |
Спецификация/описание |
| Диэлектрическая постоянная (Dk) |
30,48 ± 0,05 при 10 ГГц/23°С |
| Фактор рассеивания |
0.0037 при 10 ГГц/23°С |
| Тепловой коэффициент Dk |
+50 ppm/°C (в диапазоне от -50°C до 150°C) |
| Теплопроводность |
00,69 W/m/°K |
| Коэффициент теплового расширения (CTE) |
Ось X: 10 ppm/°C; Ось Y: 12 ppm/°C; Ось Z: 32 ppm/°C |
| Температура перехода стекла (Tg) |
> 280 °C |
| Поглощение воды |
00,06% (низкое поглощение воды) |
| Уровень воспламеняемости |
UL 94-V0 |
| Производительность |
Совместима со стандартными методами обработки эпоксида/стекла; не требуется специальной обработки отверстий |
Преимущества
Высокая производительность радиочастот: строгий контроль Dk и низкий фактор рассеивания обеспечивают надежную высокочастотную передачу сигнала, критически важную для RF-приложений.
Экономичное производство: использует стандартные процессы обработки эпоксида / стекла, снижая затраты на производство по сравнению с обычными микроволновыми ламинатами.
Высокая тепловая стабильность: высокий Tg (> 280°C) и отличная теплопроводность обеспечивают стабильную производительность в условиях высокой температуры.
Низкая чувствительность к окружающей среде: низкая водопоглощение (0,06%) минимизирует снижение производительности в влажных условиях.
Улучшенная безопасность: UL 94-V0 рейтинг воспламеняемости обеспечивает соответствие стандартам безопасности для активных устройств и высокопроизводительных RF конструкций.
Художественные произведения
Тип поставляемой графики: Gerber RS-274-X (промышленный стандартный формат для производства ПКБ)
Стандарты качества и доступность
Стандарт качества: соответствует стандартам качества IPC-класса 2. Этот широко признанный стандарт устанавливает строгие требования к приемлемости для производства ПХБ,
Доступность: поддерживается всемирное распространение.
Типичные применения
- Телекоммуникационная инфраструктура: сотовые базовые станции, антенны и усилители мощности
-РФ-идентификация: РФ-идентификационные теги
- Автомобильная электроника: автомобильные радары и датчики
-Спутниковая связь: ЛНБ для спутников прямого вещания
Резюме
Двухслойный жесткий радиочастотный печатный лист с материалом Rogers RO4350B является высокопроизводительным, экономически эффективным решением, предназначенным для требовательных RF-приложений.Сочетание превосходных электрических характеристик (близких к материалам на основе ПТФЕ) с производственностью эпоксида/стекла, погруженная серебряная поверхность и соответствие стандартам IPC-класса-2,Он решает ключевые задачи в проектировании радиочастотных систем, от стабильной высокочастотной передачи сигнала до эффективного производства в больших объемах.Его глобальная доступность и рейтинг безопасности UL 94-V0 делают его надежным выбором для телекоммуникационных, автомобильных, RFID и спутниковых коммуникационных проектов по всему миру.
