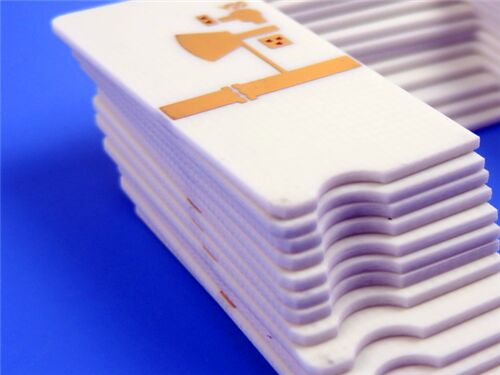

Эта 2-слойная жесткая печатная плата использует Rogers RO4725JXR, ламинат антенного класса на основе углеводородов/керамики/тканого стекловолокна. Она специально разработана для надежного соответствия строгим требованиям к высокочастотной передаче сигнала в точных радиочастотных приложениях, особенно подходящих для антенн сотовых базовых станций.
Спецификации печатной платы
| Параметр |
Детали |
| Количество слоев |
2-слойная (жесткая структура) |
| Базовый материал |
Rogers RO4725JXR |
| Размеры платы |
115,1 мм × 66,3 мм на штуку (1 ШТ), допуск ±0,15 мм |
| Минимальная ширина проводника/зазора |
5 мил (проводник) / 6 мил (зазор) |
| Минимальный размер отверстия |
0,3 мм |
| Переходные отверстия |
Нет глухих отверстий; Всего отверстий: 131; Толщина металлизации отверстий: 20 μм |
| Финальная толщина платы |
1,62 мм |
| Вес меди на готовой плате |
1 унция (1,4 мил) для внешних слоев |
| Покрытие поверхности |
Иммерсионное золото |
| Шелкография |
Нет шелкографии на верхнем слое; Нет шелкографии на нижнем слое |
| Паяльная маска |
Нет паяльной маски на верхнем слое; Нет паяльной маски на нижнем слое |
| Контроль качества |
100% электрическое тестирование перед отправкой |
Структура печатной платы
| Название слоя |
Материал |
Толщина |
| Верхний медный слой (Copper_layer_1) |
Медь |
35 μм |
| Сердечник подложки |
Сердечник Rogers RO4725JXR |
1,542 мм (60,7 мил) |
| Нижний медный слой (Copper_layer_2) |
Медь |
35 μм |
Введение в материал Rogers RO4725JXR
Ламинаты антенного класса Rogers RO4725JXR на основе углеводородов / керамики / тканого стекловолокна являются надежной и недорогой альтернативой традиционным ламинатам на основе PTFE. Смоляные системы диэлектрических материалов RO4725JXR обеспечивают необходимые свойства для идеальной работы антенны. Ламинаты антенного класса RO4725JXR полностью совместимы с обычными FR-4 и высокотемпературной бессвинцовой пайкой.
Эти материалы не требуют специальной обработки, необходимой для традиционных ламинатов на основе PTFE для подготовки металлизированных отверстий. Ламинаты RO4725JXR являются доступной альтернативой традиционным антенным материалам на основе PTFE, позволяя разработчикам оптимизировать стоимость и производительность. Они обладают механическими и электрическими свойствами, необходимыми антенным разработчикам, со значениями, которые позволяют антенным разработчикам реализовать значительные значения усиления, минимизируя при этом потери сигнала.
Основные характеристики материала
| Характеристика |
Спецификация/Описание |
| Состав материала |
Ламинат антенного класса Rogers RO4725JXR на основе углеводородов / керамики / тканого стекловолокна |
| Диэлектрическая проницаемость (Dk) |
2,55 ± 0,05 при 10 ГГц/23°C |
| Коэффициент диэлектрических потерь |
0,0026 при 10 ГГц/23°C; 0,0022 при 2,5 ГГц |
| Температурный коэффициент диэлектрической проницаемости |
+34 ppm/°C |
| Коэффициент теплового расширения (CTE) |
Ось X: 13,9 ppm/°C; Ось Y: 19 ppm/°C; Ось Z: 25,6 ppm/°C (соответствует меди) |
| Температура стеклования (Tg) |
>280 °C |
| Значение пассивной интермодуляции (PIM) |
-166 дБк |
| Преимущество покрытия поверхности |
Иммерсионное золото обеспечивает отличную паяемость, коррозионную стойкость и надежное соединение |
Основные преимущества
Низкие потери: Диэлектрик с низкими потерями и низкопрофильной фольгой, минимизирующий затухание сигнала.
Низкие вносимые потери: Обеспечивает эффективную передачу высокочастотного сигнала и целостность.
Совместимость Dk: Dk соответствует стандартным антеннам PTFE, что облегчает совместимость конструкции.
Снижение PIM: Низкая пассивная интермодуляция, позволяющая избежать помех и повысить надежность системы.
Стабильная производительность схемы: Стабильные электрические/механические свойства для надежной работы.
Отличная совместимость с технологическим процессом: Совместимость с FR-4 и бессвинцовой пайкой, не требуется специальная обработка отверстий.
Экономичное решение: Доступная альтернатива ламинатам PTFE, оптимизирующая соотношение цены и производительности.
Стандарт качества и доступность
Стандарт качества: Соответствует IPC-Class-2, обеспечивая стабильное качество посредством строгого контроля процесса и 100% электрической проверки перед отправкой.
Доступность: Доступно по всему миру, что обеспечивает своевременную доставку и эффективную послепродажную поддержку для международных клиентов.
Типичные области применения
Антенны сотовых базовых станций
Краткое содержание
Эта 2-слойная жесткая печатная плата на основе подложки Rogers RO4725JXR представляет собой высокопроизводительное и экономичное решение, разработанное для коммерческих микроволновых и радиочастотных приложений, особенно для антенн сотовых базовых станций.
