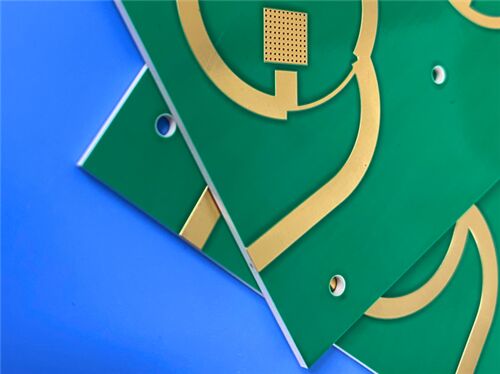

Эта печатная плата (PCB) использует Rogers RO3206, ламинат с керамическим наполнителем, армированный тканым стекловолокном, разработанный для обеспечения исключительных электрических характеристик и повышенной механической стабильности. Являясь двухслойной жесткой структурой, она надежно отвечает строгим требованиям к высокочастотной передаче сигналов в прецизионных радиочастотных приложениях, включая автомобильные системы предотвращения столкновений, инфраструктуру беспроводной телекоммуникации и сборки микрополосковых антенн.
Спецификации печатной платы
| Параметр |
Детали |
| Количество слоев |
2-слойная (жесткая структура) |
| Базовый материал |
Rogers RO3206 |
| Размеры платы |
90,92 мм × 53,03 мм на штуку (1 шт.), допуск ±0,15 мм |
| Минимальная ширина/зазор проводника |
5 мил (проводник) / 5 мил (зазор) |
| Минимальный размер отверстия |
0,3 мм |
| Переходы |
Слепые переходы отсутствуют; Всего переходов: 33; Толщина гальванического покрытия переходов: 20 μм |
| Финальная толщина платы |
1,4 мм |
| Финальный вес меди |
1 унция (1,4 мил) для внешних слоев |
| Покрытие поверхности |
Иммерсионное золото |
| Шелкография |
Белая шелкография на верхнем слое; Шелкография на нижнем слое отсутствует |
| Паяльная маска |
Зеленая паяльная маска на верхнем слое; Паяльная маска на нижнем слое отсутствует |
| Контроль качества |
100% электрическое тестирование проводится перед отправкой |
Структура печатной платы
| Название слоя |
Материал |
Толщина |
| Верхний медный слой (Copper_layer_1) |
Медь |
35 μм |
| Сердечник подложки |
Сердечник Rogers RO3206 |
1,27 мм (50 мил) |
| Нижний медный слой (Copper_layer_2) |
Медь |
35 μм |
Rogers RO3206 Введение в материал
Высокочастотные материалы для печатных плат Rogers RO3206 представляют собой ламинаты с керамическим наполнителем, армированные тканым стекловолокном, специально разработанные для обеспечения баланса между исключительными электрическими характеристиками, повышенной механической стабильностью и конкурентоспособной ценой. Являясь расширением серии RO3000, RO3206 отличается улучшенной механической стабильностью, удовлетворяя критические требования сложных высокочастотных конструкций печатных плат.
Его хорошо сбалансированные электрические и механические свойства делают RO3206 очень подходящим для широкого спектра высокочастотных применений. Он обеспечивает надежную работу в сложных условиях эксплуатации, обеспечивая при этом экономичное массовое производство, удовлетворяя потребности массового производства промышленных и автомобильных радиочастотных систем.
Основные характеристики материала Особенности
| Характеристика |
Спецификация/Описание |
| Состав материала |
Ламинат Rogers RO3206 с керамическим наполнителем, армированный тканым стекловолокном |
| Диэлектрическая проницаемость (Dk) |
6,15 ± 0,15 при 10 ГГц/23°C |
| Фактор потерь |
0,0027 при 10 ГГц |
| Теплопроводность |
0,67 Вт/мК |
| Влагопоглощение |
≤0,1% |
| Коэффициент теплового расширения (CTE) |
Ось X: 13 ppm/°C; Ось Y: 13 ppm/°C; Ось Z: 34 ppm/°C |
| Прочность сцепления меди |
10,7 фунтов/дюйм |
| Преимущество покрытия поверхности |
Иммерсионное золото обеспечивает отличную паяемость и коррозионную стойкость |
Основные преимущества
Повышенная механическая жесткость: армирование тканым стеклом повышает структурную жесткость, облегчая обработку во время производства и сборки, а также улучшая технологичность.
Равномерные электрические и механические характеристики: согласованное распределение свойств по всей подложке, идеально подходит для изготовления сложных многослойных высокочастотных структур с надежными характеристиками.
Низкие диэлектрические потери: коэффициент потерь 0,0027 при 10 ГГц обеспечивает превосходную целостность сигнала при высокочастотных операциях, минимизируя затухание сигнала.
Соответствие CTE меди: коэффициент теплового расширения в плоскости (13 ppm/°C для осей X/Y) соответствует меди, что обеспечивает совместимость с гибридными конструкциями многослойных плат на основе эпоксидной смолы и обеспечивает надежную поверхностную сборку (SMA) при термическом циклировании.
Отличная стабильность размеров: сохраняет точность структуры во время производства и эксплуатации, способствуя высокой производительности и долгосрочной эксплуатационной надежности.
Экономичное массовое производство: экономичная цена в сочетании с отработанной технологической совместимостью поддерживает экономичное массовое производство.
Возможность точного травления линий: гладкая поверхность подложки обеспечивает более тонкие допуски травления линий, удовлетворяя требованиям высокой точности передовых конструкций радиочастотных печатных плат.
Низкая чувствительность к окружающей среде: влагопоглощение ≤0,1% смягчает ухудшение характеристик во влажной рабочей среде, обеспечивая стабильную работу в различных сценариях применения.
КачествоСтандарт и доступность
Принятый стандарт: соответствует IPC-Class-2, обеспечивая стабильное качество продукции за счет строгого контроля производственного процесса и 100% электрического тестирования перед отправкой.
Доступность: поддерживает глобальные поставки, обеспечивая своевременную доставку и эффективную послепродажную поддержку клиентов по всему миру.
Типичные области применения
Автомобильные системы предотвращения столкновений
Автомобильные антенны глобального позиционирования
Системы беспроводной телекоммуникации
Микрополосковые антенны для беспроводной связи
Спутники прямого вещания
Каналы передачи данных в кабельных системах
Удаленные счетчики
Силовые объединительные платы
LMDS и беспроводной широкополосный доступ
Инфраструктура базовых станций
