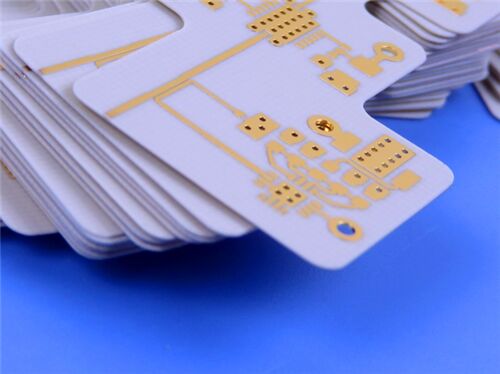

Роджерс 4003C ПХБ 8мл Двойной слой с черным шелковым экраном

Этот двуслойный жесткий ПКБ использует Rogers RO4003C, a proprietary woven glass-reinforced hydrocarbon/ceramic composite material that integrates the electrical performance of PTFE/woven glass laminates with the manufacturability of epoxy/glass substratesОн спроектирован, чтобы надежно удовлетворять строгим требованиям к высокочастотной передаче сигнала в прецизионных сценариях применения RF.

Спецификации ПХБ

ПХБ-накопление

Роджерс RO4003C Введение материала

Материалы Rogers RO4003C представляют собой запатентованные углеводородные/керамические материалы, усиленные стеклом, интегрирующие электрические характеристики PTFE/стекла с возможностью производства эпоксида/стекла.Предлагается в различных конфигурациях, ламинаты RO4003C используют как 1080 и 1674 стили стеклянной ткани, причем все конфигурации отвечают одной и той же спецификации электрической производительности ламината.

RO4003C laminates provide tight control on dielectric constant (Dk) and low loss while utilizing the same processing method as standard epoxy/glass but at a fraction of the cost of conventional microwave laminatesВ отличие от микроволновых материалов на основе ПТФЕ, не требуется специальной обработки отверстий или процедур обработки.их характеристики расширения остаются стабильными на протяжении всего диапазона температур обработки цепи.

Ключевые характеристики материала

Основные преимущества

Подходит для многослойных конструкций: идеально подходит для конструкций MLB; медно-сравненный CTE обеспечивает отличную размерную стабильность в смешанных диэлектрических многослоях.

Экономично-эффективная производительность: FR-4 совместим с процессом, без специальной обработки отверстий, более низкая стоимость изготовления, чем обычные микроволновые ламинаты.

Высокая производительность для объемных приложений: предназначена для высокопроизводительных, чувствительных к производительности RF-приложений, сбалансирующих электрическую производительность и эффективность производства.

Конкурентоспособные цены: превосходная электрическая производительность за долю стоимости обычного микроволнового ламината, отличное соотношение затрат и производительности.

Надежное качество отверстий: Низкий Z-оси CTE обеспечивает надежные отверстия даже при сильном тепловом шоке.

Стабильная тепловая производительность: Tg > 280°C поддерживает стабильное расширение при всех температурах обработки цепи.

Низкая чувствительность к окружающей среде: 0,06% поглощение влаги минимизирует снижение производительности в влажной среде.

Стандарты качества и доступность

Стандарт качества: соответствует стандарту IPC-класса 2, обеспечивая постоянное качество посредством строгого контроля процесса и 100% электрической проверки перед отгрузкой.

Доступность: доступна во всем мире, что позволяет своевременно доставлять и эффективно поддерживать международных клиентов после продажи.

Типичные применения

- сотовые базовые станции антенны и усилители мощности

-RF идентификационные теги

- Автомобильные радары и датчики

- LNB's для спутников прямого вещания

Резюме

Этот двухслойный жесткий печатный лист на основе Rogers RO4003C является высокопроизводительным, экономически эффективным решением, предназначенным для коммерческих микроволновых и радиочастотных приложений.Это служит надежным вариантом для производства высокопроизводительных высокоточных радиочастотных устройств.
