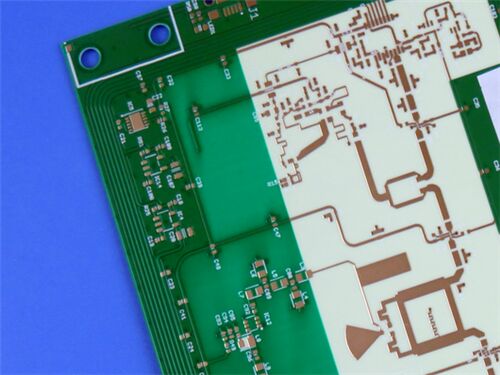

Эта жесткая двухслойная печатная плата (PCB) использует Rogers RO4533, материал на основе углеводородов, армированный стекловолокном и наполненный керамикой. Она специально разработана для надежного соответствия строгим требованиям к высокочастотной передаче сигналов в прецизионных радиочастотных (RF) приложениях, особенно подходящих для микрополосковых антенн в мобильной инфраструктуре.
Спецификации печатной платы
| Параметр |
Детали |
| Количество слоев |
2-слойная (жесткая структура) |
| Базовый материал |
Rogers RO4533 |
| Размеры платы |
46,95 мм × 53,13 мм на штуку (1 ШТ), допуск ±0,15 мм |
| Минимальная ширина проводника/зазора |
4 мил (проводник) / 5 мил (зазор) |
| Минимальный размер отверстия |
0,4 мм |
| Переходы |
Нет глухих переходов; Всего переходов: 19; Толщина гальванического покрытия переходов: 20 μм |
| Финальная толщина платы |
0,8 мм |
| Финальный вес меди |
1 унция (1,4 мил) для внешних слоев |
| Покрытие поверхности |
Бесэлектролитное никелевое бесэлектролитное палладиевое и иммерсионное золото (ENEPIG) |
| Шелкография |
Белая шелкография на верхнем слое; Нет шелкографии на нижнем слое |
| Паяльная маска |
Зеленая паяльная маска на верхнем слое; Нет паяльной маски на нижнем слое |
| Контроль качества |
100% электрическое тестирование проводится перед отправкой |
Структура печатной платы
| Название слоя |
Материал |
Толщина |
| Верхний медный слой (Copper_layer_1) |
Медь |
35 μм |
| Сердечник подложки |
Сердечник Rogers RO4533 |
0,762 мм (30 мил) |
| Нижний медный слой (Copper_layer_2) |
Медь |
35 μм |
Введение в материал Rogers RO4533
Ламинаты Rogers RO4533 представляют собой материал на основе углеводородов, армированный стекловолокном и наполненный керамикой, обеспечивающий контролируемую диэлектрическую проницаемость, низкие потери и отличную пассивную интермодуляционную характеристику, необходимые для микрополосковых антенн в мобильной инфраструктуре. Ламинаты RO4533 полностью совместимы с обычными FR-4 и высокотемпературной бессвинцовой пайкой.
Эти ламинаты не требуют специальной обработки, необходимой для традиционных ламинатов на основе PTFE для подготовки металлизированных отверстий. Это доступная альтернатива более традиционным PTFE антенным технологиям, что позволяет разработчикам оптимизировать цену и производительность своих антенн. Кроме того, ламинаты RO4533 доступны без галогенов для соответствия самым строгим «зеленым» стандартам. Типичная температура стеклования материалов RO4533 превышает 280°C (536°F), что приводит к низкому CTE по оси Z и отличной надежности металлизированных отверстий.
Основные характеристики материала
| Характеристика |
Спецификация/Описание |
| Состав материала |
Rogers RO4533, материал на основе углеводородов, армированный стекловолокном и наполненный керамикой |
| Диэлектрическая проницаемость (Dk) |
3,3 при 10 ГГц |
| Коэффициент рассеяния |
0,0025 при 10 ГГц |
| Коэффициент теплового расширения (CTE) |
Ось X: 13 ppm/°C; Ось Y: 11 ppm/°C; Ось Z: 37 ppm/°C |
| Температура стеклования (Tg) |
>280 °C |
| Влагопоглощение |
0,02% |
| Теплопроводность |
0,6 Вт/мк |
| Преимущество покрытия поверхности |
ENEPIG обеспечивает отличную паяемость, коррозионную стойкость и надежную адгезию |
Основные преимущества
Превосходные радиочастотные характеристики: низкие потери, низкий Dk и отличная пассивная интермодуляционная характеристика (PIM), подходящие для широкого спектра радиочастотных приложений.
Отличная технологическая совместимость: система термореактивной смолы совместима со стандартными процессами изготовления печатных плат, не требуется специальная обработка для подготовки металлизированных отверстий.
Отличная стабильность размеров: обеспечивает более высокий выход годных изделий на больших панелях, сохраняя структурную целостность во время производства и обработки.
Однородные механические свойства: сохраняет механическую форму во время обработки, повышая надежность процесса.
Повышенная мощность: высокая теплопроводность улучшает эффективность рассеивания тепла, обеспечивая лучшую способность к обработке мощности.
Экономичное решение: доступная альтернатива традиционным антенным технологиям PTFE, оптимизирующая соотношение цены и производительности.
Экологичность: доступен вариант без галогенов, соответствующий строгим «зеленым» стандартам.
Низкая чувствительность к окружающей среде: влагопоглощение 0,02% минимизирует ухудшение характеристик во влажной среде.
Стандарт качества и доступность
Стандарт качества: Соответствует IPC-Class-2, обеспечивая стабильное качество посредством строгого контроля процесса и 100% электрической проверки перед отправкой.
Доступность: Доступно по всему миру, обеспечивая своевременную доставку и эффективную послепродажную поддержку для международных клиентов.
Типичные области применения
-Антенны базовых станций сотовой инфраструктуры
-Антенные сети WiMAX
Краткое содержание
Используя превосходные электрические свойства RO4533 (низкие потери, низкий Dk, отличная характеристика PIM), совместимость со стандартными процессами производства печатных плат, эта печатная плата служит надежным вариантом для крупносерийного производства прецизионных радиочастотных устройств.
