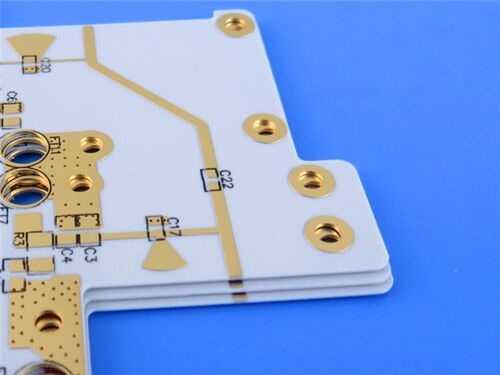

Этот двухслойный жесткий ПХБ использует Rogers RO4835, высокотемпературный устойчивый к окислению углеводородный ламинат.Специально разработанный для удовлетворения строгих требований к высокочастотным радиочастотным сигналам, он очень применим к автомобильным радиолокационным и датчикам.
Спецификации ПХБ
| Параметр |
Подробная информация |
| Количество слоев |
2-слойная (жесткая структура) |
| Базовый материал |
Роджерс RO4835 |
| Размеры доски |
320,9 мм × 60,35 мм на штуку (1 PCS), допустимость ±0,15 мм |
| Минимальное количество следов/пространства |
6 мл (следы) / 6 мл (пространство) |
| Минимальный размер отверстия |
0.2 мм |
| Виа |
Нет слепых или заложенных проходов; общее количество проходов: 12; толщина прохода: 20 мкм |
| Толщина готовой доски |
0.24 мм |
| Оконченный вес меди |
1 унция (1,4 мл) для всех слоев |
| Поверхностная отделка |
Золото погружения |
| Шелковый экран |
Никакого шелкопряда на верхнем слое; Никакого шелкопряда на нижнем слое; Никакого шелкопряда на запорных подушках |
| Маска для сварки |
Никакой сварной маски на верхнем слое; Никакой сварной маски на нижнем слое |
| Обеспечение качества |
Проведено 100% электрическое испытание |
ПХБ-накопление
| Имя слоя |
Материал |
Толщина |
| Верхний слой меди |
Медь готовая |
35 мкм |
| Ядро подложки |
Роджерс RO4835 Диэлектрик |
0.168 мм (6,6 миллиметра) |
| Нижний медный слой |
Медь готовая |
35 мкм |
Роджерс RO4835 Материал введение
Ламинат RO4835 от Роджерса обладает повышенной стабильностью при высоких температурах и более устойчив к окислению, чем другие углеводородные материалы.Ламинаты RO4835 имеют аналогичные электрические и механические свойства сRO4350BОн использует стандартные эпоксидные/стеклянные (FR-4) процессы и имеет конкурентоспособную цену.
Ламинат RO4835 представляет собой низкоубыточный материал, который предлагает недорогую изготовление цепей.идеально подходит для применений, требующих низких потерь при вставке.
Ключевые характеристики материала
| Особенность |
Спецификация/описание |
| Состав материала |
Rogers RO4835 высокотемпературный устойчивый углеводородный ламинат |
| Соответствие |
Соответствует требованиям RoHS для приложений, требующих UL 94 V-0, IPC-4103 |
| Диэлектрическая постоянная (Dk) |
30,48 ± 0.05 |
| Фактор рассеивания |
00,0037 при 10 ГГц |
| Температура перехода стекла (Tg) |
> 280 °C (TMA) |
| Коэффициент теплового расширения (CTE) |
ось X: 10 ppm/°C; ось Y: 12 ppm/°C; ось Z: 31 ppm/°C |
| Преимущество поверхностной отделки |
Immersion Gold обеспечивает превосходную сварочность, коррозионную устойчивость и надежную эффективность склеивания |
Основные преимущества
Улучшенная устойчивость к окислению: превосходит типичные термоустойчивые микроволновые материалы.
Подходит для больших объемов: для высокопроизводительных приложений с большим объемом.
Низкие потери: Отличная электрическая производительность для высоких частот, идеально подходит для автомобильного использования.
Тонкая толерантность Dk: позволяет контролировать линии импедансной передачи.
Совместимость без свинца: отсутствие пузырьков/деламинации при обработке без свинца.
Надежное покрытие отверстий: низкое расширение оси Z обеспечивает надежность.
Стабильная обработка: низкое расширение в плоскости для стабильной температуры обработки.
Экономичность: совместима с стандартом FR-4, конкурентоспособная цена.
КачествоСтандартный &Доступность
Принятый стандарт: соответствует стандарту IPC-класса 2, обеспечивая постоянное качество посредством строгого контроля процесса и 100% электрической проверки.
Область обслуживания: охват обслуживания по всему миру, обеспечивающий своевременную доставку и эффективную послепродажную поддержку международных клиентов.
Типичные применения
Автомобильные радары и датчики
Микроволновка точка-точка
Усилители мощности
Радар фазового массива
Компоненты RF
Резюме
Используя превосходные свойства RO4835 (улучшенная высокотемпературная стабильность, отличная окислительная стойкость, низкие потери, тесная толерантность Dk), стандартная совместимость процессов FR-4,и строгое соблюдение стандартов IPC-класса-2, он эффективно отвечает требованиям высокочастотного сигнала передачи различных точных радиочастотных систем.этот ПКБ служит надежным вариантом для производства высокопроизводительных высокоточных радиочастотных устройств.
