F4BM220 Высокочастотный Медно-фольгированный Ламинат
  • Имя

F4BM220 Высокочастотный Медно-фольгированный Ламинат

МОК: 1 шт.
цена: USD9.99-99.99
Стандартная упаковка: Вакуумные пакеты+коробки
Срок доставки: 8-9 рабочих дней
Способ оплаты: Т/Т
Пропускная способность: 5000 шт в месяц
Подробности Информация
Описание продукта
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Номер модели
БИК-332.В1.0
Номер детали:
F4BM220
Толщина ламината:
0,1 мм 0,127 мм 0,2 мм 0,25 мм 0,5 мм 0,508 мм 0,762 мм 0,8 мм 1,0 мм 1,5 мм 1,524 мм 1,575 мм 2,0 м
Размер ламината:
460х610мм; 500х600мм; 850х1200мм; 914х1220мм; 1000х1200мм; 300х250мм; 350х380мм; 500х500мм; 840х840м
Медная масса:
0,5 унции (0,018 мм), 1 унция (0,035 мм), 1,5 унции (0,05 мм), 2 унции (0,07 мм)
Выделить:

Высокочастотный медно-фольгированный ламинат

,

Медно-фольгированный ламинат F4BM220

,

медно-ламинированный лист

Описание продукта

F4BM220 представляет собой высокопроизводительный композитный ламинат, разработанный с помощью точной формулировки и контролируемой обработки, объединяющий ткань из стекловолокна с политетрафторэтиленовой смолой (PTFE) и пленкой.По сравнению со стандартными материалами F4B, F4BM220 демонстрирует улучшенные электрические характеристики, включая более широкий диапазон диэлектрической константы, более низкий коэффициент рассеивания, более высокое сопротивление изоляции,и большей стабильности производительности, что делает его подходящей заменой эквивалентной импортируемой продукции.



F4BM и F4BME используют одно и то же диэлектрическое ядро, но оснащены различными медными фольгами:
-F4BM покрыт стандартной электродепонированной (ED) медью и предназначен для применений, где пассивная интермодуляция (PIM) не является критической.


- F4BME поставляется с обратной обработкой фольги (RTF) меди, обеспечивая превосходную производительность PIM, более тонкое определение цепи и снижение потерь проводника для высокочастотных конструкций.



Обе категории позволяют точно настраивать диэлектрическую постоянную, регулируя соотношение PTFE к стекловолокну.Версии с более высокой диэлектрической константой содержат больше стекловолокна, что приводит к лучшему управлению измерениями, уменьшению CTE оси Z, улучшению температурной стабильности и соответствующему увеличению диэлектрических потерь.

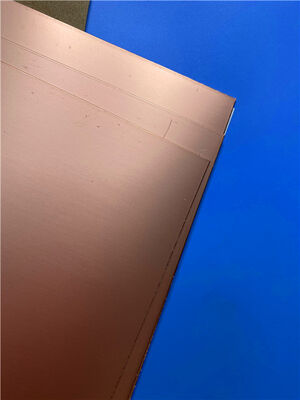

F4BM220 Высокочастотный Медно-фольгированный Ламинат 0



Особенности:
- Диэлектрическая постоянная (Dk): 2,17 до 3,0 (выбирается и настраивается)
- характеристики низких потерь
- Отличная производительность PIM (F4BME с RTF фольгой)
- Размеры панелей для оптимизации производительности и затрат
- Устойчивы к радиации с низким выбросом газов
- Производство коммерческого класса, больших объемов, экономически эффективное



Типичные применения:
- микроволновые, радиочастотные и радиолокационные схемы
- Фазовые сменщики и пассивные компоненты
- Разделители мощности, соединители и комбинаторы
- сети питания и антенны фазового массива
- Антенны спутниковой связи и базовых станций



Характеристики продукта Условия испытания Единица F4BM220
Диэлектрическая постоянная (типичная) 10 ГГц / 2.2
Диэлектрическая постоянная толерантность / / ±0.04
Тангенс потери (типичный) 10 ГГц / 0.001
20 ГГц / 0.0014
Диэлектрический постоянный температурный коэффициент -55°С-150°С PPM/°C -142
Прочность очистки 1 OZ F4BM Н/мм >1.8
1 OZ F4BME Н/мм >1.6
Сопротивляемость объема Стандартное состояние MΩ.cm ≥ 6 × 10^6
Сопротивляемость поверхности Стандартное состояние MΩ ≥1×10^6
Электрическая прочность (направление Z) 5 КВт, 500 В/с КВ/мм >23
Напряжение отключения (XY направление) 5 КВт, 500 В/с КВ > 30
Коэффициент теплового расширения XY направление -55°C до 288°C ppm/oC 25, 34
Направление Z -55°C до 288°C ppm/oC 240
Тепловое напряжение 260°C, 10 с,3 раза Без деламинирования
Поглощение воды 20±2°C, 24 часа % ≤ 0.08
Плотность Температура в помещении g/cm3 2.18
Долгосрочная рабочая температура Высоко-низкотемпературная камера °C -55+260
Теплопроводность Направление Z W/(M.K) 0.24
PIM Применяется только для F4BME dBc ≤159
Возгораемость / UL-94 V-0
Состав материала / / ПТФЕ, стекловолокнистые ткани
F4BM в сочетании с медным фольгой ED, F4BME в сочетании с медным фольгой с обратной обработкой (RTF).

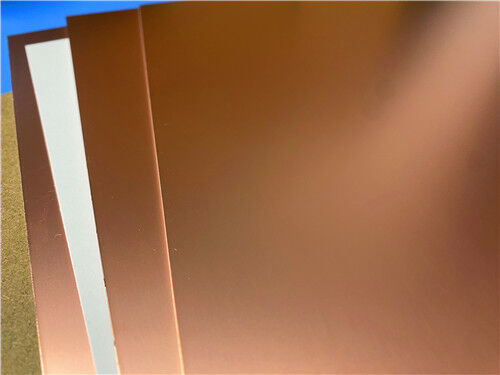

F4BM220 Высокочастотный Медно-фольгированный Ламинат 1
