RT-Duroid 6006 PCB 2-слойный 10mil Роджерс ламинат с погружением серебра

продукты

ПКБ по заказу

Свяжитесь с нами

Ms. Ivy Deng

sales10@bichengpcb.com

86-755-27374847

Свяжитесь сейчас

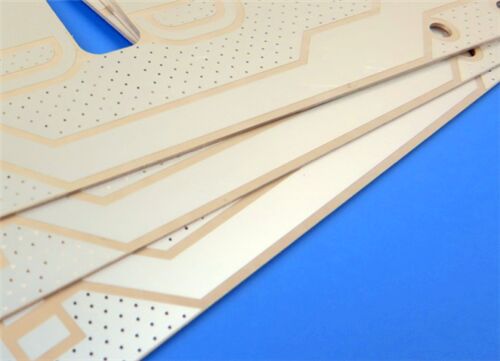

RT-Duroid 6006 PCB 2-слойный 10mil Роджерс ламинат с погружением серебра

МОК:	1 шт.
цена:	USD9.99-99.99
Стандартная упаковка:	Вакуумные пакеты+коробки
Срок доставки:	8-9 рабочих дней
Способ оплаты:	Т/Т
Пропускная способность:	5000 шт в месяц

Подробности Информация

Описание продукта

Подробная информация

Место происхождения

Китай

Фирменное наименование

Bicheng

Сертификация

UL, ISO9001, IATF16949

Номер модели

БИК-332.В1.0

Материал печатной платы:

NT1 дюроид

Толщина печатной платы:

0,4 мм

Количество слоев:

2 слоя

Размер печатной платы:

134,8 мм × 78,65 мм (2 типа, 2 шт.)

Медная масса:

Внешние медные слои толщиной 1 унцию (1,4 мила)

Поверхностная обработка:

Погружение серебро

Выделить:

Высокочастотный медно-фольгированный ламинат

Медно-фольгированный ламинат F4BM220

медно-ламинированный лист

Описание продукта

В этой жесткой двухслойной радиочастотной печатной плате используется Rogers RT/duroid 6006, композит керамики и ПТФЭ премиум-класса, разработанный для микроволновых и высокочастотных схем. Эта плата, выполненная с покрытием поверхности Immersion Silver и изготовленная в соответствии с критериями IPC-класса 2, обеспечивает стабильные электрические характеристики и минимальные потери сигнала. Обладая высокой диэлектрической проницаемостью, позволяющей миниатюризировать схему, жесткими размерными допусками и повторяемыми радиочастотными характеристиками, он является идеальным решением для патч-антенн, модулей спутниковой связи и аэрокосмических радиолокационных систем.

печатная платаСпецификацияс

Строительный предмет	Подробности
Базовый материал	RT/duroid 6006 – композитный ламинат High-Dk керамика-ПТФЭ, оптимизированный для микроволновых цепей
Количество слоев	2 слоя — жесткая структура СВЧ-печатной платы, специально разработанная для компактных высокочастотных схем
Размеры платы	134,8 мм × 78,65 мм (2 типа, 2 шт.) с жестким допуском +/- 0,15 мм для обеспечения постоянной точности сборки.
След и пространство	Минимум 5/6 мил, что обеспечивает компактную прокладку цепей при сохранении превосходной целостности сигнала.
Минимальный размер отверстия	0,3 мм, предназначен для высокоточного монтажа компонентов через отверстие в микроволновых устройствах.
Виас	Отсутствие слепых переходных отверстий упрощает изготовление и обеспечивает надежную межслойную электрическую связь.
Толщина готовой доски	Ультратонкий профиль толщиной 0,4 мм, подходящий для микроволнового и аэрокосмического оборудования с ограниченным пространством.
Медный вес	Внешние медные слои толщиной 1 унцию (1,4 мила), обеспечивающие стабильную проводимость для передачи микроволнового сигнала.
Через толщину покрытия	20 мкм, соответствует стандартам IPC-Class-2, что гарантирует долговечность за счет проводимости
Поверхностная обработка	Иммерсионное серебро, обладающее высокой проводимостью, низкими высокочастотными потерями и отличной паяемостью.
Шелкография и паяльная маска	Верхняя шелкография: нет; Нижняя шелкография: Нет; Верхняя паяльная маска: нет; Нижняя паяльная маска: нет — полностью открытая медь минимизирует потери высокочастотного сигнала.
Тестирование качества	Перед отправкой выполняются 100% электрические испытания для обеспечения безупречной работы схемы.

Стек печатных плат-вверх Конфигурация

Компонент стека	Технические характеристики и описание
Медный слой 1	35 мкм – слой меди высокой чистоты для низкоомной проводимости микроволнового сигнала.
RT/дуроид 6006 Ядро	0,254 мм (10 мил) — подложка из керамики и ПТФЭ High-Dk, обеспечивающая компактную компоновку СВЧ-схем.
Медный слой 2	35 мкм – симметричная медная структура для поддержания стабильных высокочастотных электрических характеристик.

RT-Duroid 6006 PCB 2-слойный 10mil Роджерс ламинат с погружением серебра 0

Формат графического изображения и стандарт соответствия

Формат графического изображения: Поставляется в Gerber RS-274-X, универсальном промышленном формате для точного изготовления печатных плат и совместимости данных.

Принятый стандарт: IPC-Class-2, гарантирующий надежную работу коммерческих и промышленных высокочастотных электронных устройств.

Доступность: возможна доставка по всему миру для поддержки глобальных инженерных закупок и проектов.

Внедрение подложки RT/duroid 6006

Rogers RT/duroid 6006 — это усовершенствованный композит керамика-ПТФЭ, специально разработанный для высокочастотных и микроволновых цепей. Его высокая диэлектрическая проницаемость обеспечивает значительную миниатюризацию схемы, что делает его идеальным для компактных антенн и микроволновых систем. Благодаря низким тангенсательным потерям и строгому контролю диэлектрических допусков эта подложка обеспечивает стабильные и повторяемые электрические характеристики, особенно для X-диапазона и низкочастотных приложений. Его химически стабильный состав обеспечивает надежную работу в аэрокосмических, спутниковых и радиолокационных системах.

Ключевые особенности

RT/duroid 6006 сочетает в себе превосходные электрические, термические и механические свойства для высокочастотного микроволнового применения:

Параметр	Спецификация и примечания
Тип материала	Композитный ламинат премиум-класса из керамики и ПТФЭ
Диэлектрическая проницаемость	6,15 +/- 0,15 при 10 ГГц/23°C, поддержка миниатюризации схемы
Фактор рассеивания	0,0027 при 10 ГГц/23°C, что обеспечивает сверхнизкое затухание высокочастотного сигнала.
Температура термического разложения (Td)	> 500 °C (ТГА) для превосходной термической стабильности
Поглощение влаги	0,05 %, что сводит к минимуму колебания производительности во влажной среде.
Коэффициент теплового расширения	Ось X 47 частей на миллион/°C, ось Y 34 частей на миллион/°C, ось Z 117 частей на миллион/°C
Медная облицовка	Ламинирование стандартной и обратно обработанной электроосажденной медной фольгой для повышения прочности сцепления.

Ключевые преимущества

RT/duroid 6006 дает разработчикам СВЧ-схем значительные технические и производственные преимущества:

Высокая диэлектрическая проницаемость эффективно уменьшает размер схемы для разработки миниатюрных антенн.

Характеристики с низкими потерями идеально подходят для СВЧ-приложений X-диапазона и суб-X-диапазона.

Точные допуски по Dk и толщине обеспечивают стабильную производительность для всех производственных партий.

Сверхнизкое поглощение влаги обеспечивает электрическую стабильность в суровых атмосферных условиях.

Превосходная надежность металлизированных сквозных отверстий адаптируется к многослойному изготовлению и сценариям долгосрочного обслуживания.

Типичные применения

Эта двухслойная радиочастотная печатная плата RT/duroid 6006 широко используется в высокопроизводительных устройствах микроволновой и аэрокосмической промышленности:

-Патч Антенны

-Спутниковые системы связи

-РЧ усилители мощности

-Системы предотвращения столкновений самолетов

-Наземные радиолокационные системы предупреждения

RT-Duroid 6006 PCB 2-слойный 10mil Роджерс ламинат с погружением серебра 1

Теги:

RO4003C LoPro Rogers PCB Board,
