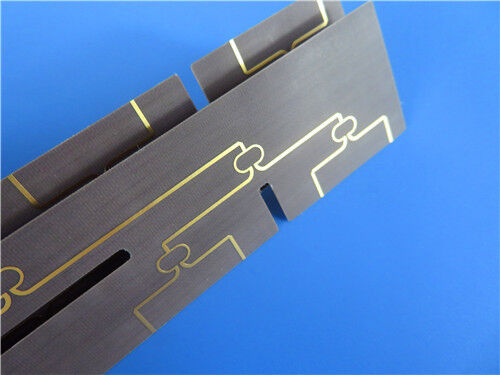

2-слойная печатная плата F4BM217 с подложкой 3.9mil и иммерсионным золотом

Этот ПХБ использует ламинат Wangling F4BM217 в качестве основного материала и строго соответствует критериям качества IPC-класса-2,двойной жесткой конфигурации, специально разработанной для удовлетворения строгих требований к производительности микроволновой печи, радиочастоты (RF) и другие высокочастотные электронные системы.

Спецификации ПХБ

Ключевые параметры конструкции следующие:

Стол-вверх Конфигурация

F4BM217 Введение материала

Ванлинга.Ламинат F4BM217представляют собой передовые диэлектрические материалы, изготовленные с помощью научной формулировки и строгих процессов прессования. Они состоят из сочетания стекловолоконной ткани, политетрафторэтиленовой смолы (ПТФЭ),и пленки из ПТФЕ, обеспечивающие повышенные электрические характеристики по сравнению с ламинатами F4B220, в основном характеризующиеся меньшими диэлектрическими потерями, более высокой изоляционной стойкостью и улучшенной стабильностью.Этот материал является жизнеспособной альтернативой аналогичным иностранным продуктам., предлагая экономическую эффективность без ущерба для качества.

F4BM217 иF4BME217имеют один и тот же диэлектрический слой, но различаются по комбинациям медной фольги:

- F4BM217 сочетается с ED медной фольгой, что делает его идеальным для применения без требований PIM (пассивная интермодуляция).

- F4BME217 использует фольгу с обратной обработкой (RTF), обеспечивающую отличную производительность PIM, более точный контроль ширины линии и меньшую потерю проводника.

При регулировании соотношения PTFE к стекловолокнистой ткани как F4BM217, так и F4BME217 достигают точного контроля диэлектрической постоянной.Более высокая доля стекловолокна приводит к более высокой диэлектрической константе, сопровождается лучшей стабильностью измерений, более низким коэффициентом теплового расширения (CTE), улучшенными характеристиками температурного дрейфа,и небольшое увеличение диэлектрических потерь, что позволяет настраивать на основе потребностей приложения.

F4BM217 Характеристики материала

Ламинат F4BM217 обладает выдающимися электрическими и механическими свойствами, включая:

Типичные применения

Используя свои исключительные высокочастотные характеристики и стабильность, этот ПКБ хорошо подходит для следующих применений:

Микроволновые, радиочастотные и радиолокационные системы

- Фазовые сменщики.

- Пассивные компоненты

- Разделители питания, соединители и комбинаторы

- Сети питания

-Фазовые антенны

-Спутниковые системы связи

- Антенны базовой станции.

Информация о качестве и поставках

Стандарт качества: соответствует стандарту IPC-класса 2, обеспечивающий надежную производительность коммерческих электронных продуктов.

Формат изображения: Gerber RS-274-X, стандартный формат для производства печатных пластин, обеспечивающий совместимость с большинством производственных процессов.

Доступность: поставляется по всему миру, поддерживает глобальные требования проекта.
