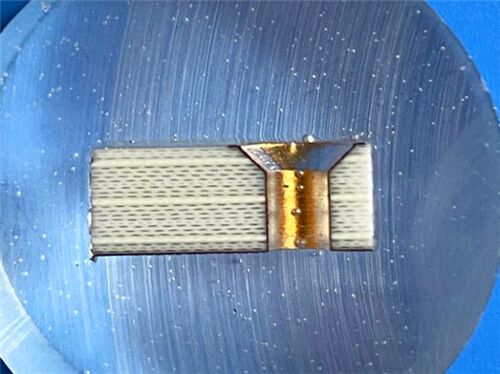

Многослойная печатная плата RO3003 со слепыми переходами, толщина 1,66 мм, с покрытием ENIG

Эта 10-слойная печатная плата (PCB) изготовлена путем ламинирования 5 кусков базовых плат RO3003 с прокладками FR28, с финишным покрытием Immersion Gold (ENIG). Конфигурация с готовой медью 1 унция на слой и прессованной толщиной 1,66 мм, имеет двусторонний дизайн без паяльной маски и шелкографии. Эта печатная плата имеет размеры 75 мм × 63 мм на единицу (1 ШТ) и включает в себя глухие переходные отверстия (L7-L10, L9-L10). Чтобы соответствовать требованиям высокочастотных приложений, керамические композиты RO3003, наполненные PTFE, и прокладки FR28 fastRise синергетически обеспечивают исключительную электрическую стабильность, низкие потери и надежное межслойное соединение, удовлетворяя требования к производительности высокочастотных автомобильных радаров и радиочастотных систем.

Спецификации печатной платы

Введение в материал RO3003

Материалы RO3010 представляют собой керамические композиты, наполненные PTFE, разработанные для коммерческих микроволновых и радиочастотных приложений, обеспечивающие исключительную электромеханическую стабильность при конкурентоспособных затратах. Основные характеристики включают:

-Превосходная стабильность размеров: CTE по осям X/Y 17 ppm/°C, идеально соответствует меди, обеспечивая минимальную усадку при травлении (менее 0,5 мил на дюйм после травления и обжига) и отличную структурную однородность.

-Надежные термические характеристики: CTE по оси Z 24 ppm/°C, обеспечивающий выдающуюся надежность металлизированных сквозных отверстий даже в суровых термических условиях, подходящий для сценариев работы при высоких температурах.

-Стабильные диэлектрические свойства: Диэлектрическая проницаемость (Dk) сохраняет высокую стабильность при изменении температуры, поддерживая стабильную передачу сигнала в высокочастотных диапазонах.

-Гибкая технологичность: Изготовлено с использованием стандартных методов обработки печатных плат из PTFE (с незначительными модификациями), совместимо с многослойными конструкциями с использованием различных материалов Dk без деформации или рисков для надежности.

Прокладка FR28 fastRise

FR28 fastRise™ — это высокопроизводительная термореактивная прокладка, разработанная для низкопотерьного межслойного соединения в высокочастотных цепях, обеспечивающая применение в автомобильных радарах 77 ГГц. Основные преимущества включают:

-Сверхнизкие потери: Обладает самыми низкими потерями среди термореактивных прокладок, сводя к минимуму затухание сигнала в высокоскоростных цифровых/РЧ цепях.

-Неармированная конструкция: Устраняет перекосы и изменения сигнала, обеспечивая высококачественную передачу в высокочастотных системах.

-Широкая совместимость: Бесшовно соединяется с PTFE, эпоксидными смолами, низкотекучими эпоксидными смолами, LCP, полиимидом и углеводородными материалами, идеально подходит для интеграции с базовыми платами RO3003.

-Низкотемпературное ламинирование: Отверждается при 215°C (420°F), обеспечивая 5+ последовательных ламинирований при более низких температурах, чем FEP/PFA, уменьшая технологические изменения и поддерживая применение резистивной фольги.

-Универсальность процесса: Гибкость на стадии прокладки для лазерной абляции, ламинирования фольгой и пропитки проводящей пастой, облегчающая конструкцию микропереходных отверстий со штабелированием/расположением и межсоединение узлов.

-Высокая надежность: Проходит строгие испытания на надежность (IST, HATS, CAF) в сочетании со стабильными диэлектрическими материалами, обеспечивая долгосрочную производительность в суровых условиях.

Качество и область применения

Эта 10-слойная печатная плата соответствует строгим производственным стандартам РЧ/микроволн, а финишное покрытие Immersion Gold обеспечивает отличную проводимость, паяемость и коррозионную стойкость.

Типичные области применения включают автомобильные радарные системы 77 ГГц, высокочастотные устройства связи, РЧ-трансиверы и прецизионные микроволновые модули. Она также подходит для авионики, аэрокосмической промышленности и коммерческого РЧ-оборудования, требующего стабильных электрических характеристик, низких потерь и надежного межслойного соединения. Эта печатная плата доступна по всему миру, поддерживая потребности глобальных высокочастотных электронных проектов и обеспечивая своевременную доставку.
