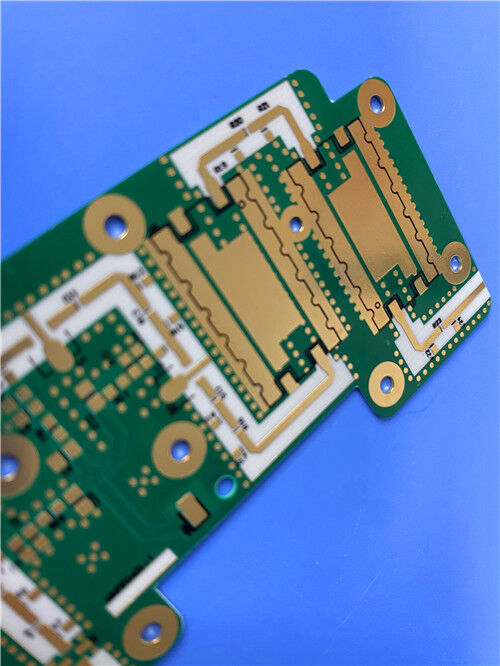

Rogers CLTE-AT PCB толщиной 0,2 мм, 2-слойная, иммерсионное золото

Эта печатная плата (PCB) использует Rogers CLTE-AT в качестве базового материала, имеет финишное покрытие Immersion Gold и строго соответствует стандартам качества IPC-Class-2. Она выполнена в двухсторонней жесткой структуре, разработанной для удовлетворения высоких требований к производительности RF, микроволновых и фазочувствительных электронных систем. Финишное покрытие Immersion Gold обеспечивает исключительную коррозионную стойкость, паяемость и долгосрочную надежность, что делает ее хорошо подходящей для процессов прецизионной сборки.

Детали конструкции печатной платы

Стек-Конфигурация сверху

Введение в материал Rogers CLTE-AT

Ламинаты Rogers CLTE-AT служат коммерческим решением в линейке продуктов CLTE™, принимая основные технологии от ламинатов CLTE-XT™ с оптимизированными по стоимости модификациями. Это приводит к диэлектрической проницаемости 3,00 и уникальному профилю толщины по сравнению с вариантами CLTE-XT. Как микродисперсные керамические PTFE композиты, ламинаты CLTE-AT интегрируют армирование из тканого стекловолокна для достижения выдающейся стабильности размеров — критического атрибута для сложных сборок, особенно с тонкими подложками (0,005” и 0,010”).

Ламинаты CLTE-AT обеспечивают лучшие в своем классе потери при вставке (S21) и низкий тангенс потерь (0,0013) на коммерческом рынке, уступая только CLTE-XT. Они достигают превосходной прочности на отслаивание, не полагаясь на более убыточные, более шероховатые медные поверхности, используемые в конкурирующих продуктах. Кроме того, CLTE-AT имеет низкий CTE по осям XYZ и чрезвычайно низкий TCEr, обеспечивая стабильность электрической фазы, стабильность Dk и механическую стабильность в рабочем диапазоне температур от -55°C до 150°C. Он сохраняет конкурентные преимущества ламинатов CLTE, включая минимальное поглощение влаги и технологических химикатов, простоту обработки и повышенную теплопроводность для улучшения теплопередачи и возможностей обработки мощности.

Характеристики материала CLTE-AT

Преимущества материала CLTE-AT

-Исключительная механическая стабильность: CLTE-AT обладает превосходными механическими свойствами, противостоит ползучести и холодному течению для поддержания долгосрочной стабильности размеров даже в суровых условиях эксплуатации.

-Стойкость к технологическим химикатам: Материал обладает высокой устойчивостью к технологическим химикатам, эффективно минимизируя повреждения во время травления, гальванического покрытия и других процедур изготовления печатных плат.

-Оптимизированная адгезия меди: Он достигает отличной прочности на отслаивание, не полагаясь на более убыточные, более шероховатые медные поверхности, сохраняя целостность сигнала, обеспечивая надежное соединение меди.

-Простота обработки: Совместим со стандартными процессами производства печатных плат, исключая необходимость в специализированных методах и снижая сложность производства.

Типичные области применения

-Автомобильные радары и приложения адаптивного круиз-контроля

-СВЧ/РЧ приложения

-Фазо/температурно-чувствительные антенны

-Фазочувствительные электронные приложения

-РЧ и микроволновые фильтры

Качество и доступность

Эта печатная плата соответствует стандартам качества IPC-Class-2, обеспечивая надежную работу для коммерческой и промышленной электроники. Она доступна для поставок по всему миру, поддерживая глобальные проекты и своевременную международную доставку.
