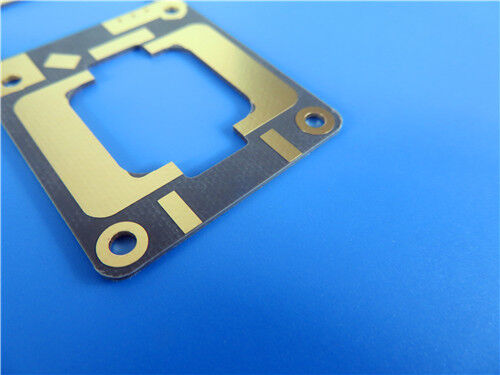

Эта печатная плата (PCB) использует Rogers RT duroid 5880LZ в качестве базового материала и строго соответствует стандартам качества IPC-Class-2. Сконфигурированная как 2-слойная жесткая структура, она специально разработана для удовлетворения строгих требований к производительности высокочастотных, критичных по весу электронных систем. Материал RT duroid 5880LZ придает печатной плате исключительную диэлектрическую стабильность, низкие потери и легкость, что делает ее очень подходящей для критически важных аэрокосмических, военных и коммуникационных приложений.
Спецификации печатной платы
| Параметр конструкции |
Детали |
| Базовый материал |
Rogers RT duroid 5880LZ (наполненный композит PTFE) |
| Количество слоев |
2-слойная жесткая структура |
| Размеры платы |
78 мм x 96 мм на штуку, с допуском ±0,15 мм |
| Трасса/Пробел |
Минимум 5 мил (трасса) / 6 мил (пробел) |
| Минимальный размер отверстия |
0,25 мм |
| Слепые переходы |
Нет |
| Толщина готовой платы |
0,3 мм |
| Вес готовой меди |
1 унция (эквивалентно 1,4 мил) на обоих внешних слоях |
| Толщина металлизации переходных отверстий |
20 μм |
| Покрытие поверхности |
Иммерсионное золото, |
| Шелкография |
Белая шелкография на верхнем слое |
| Паяльная маска |
Зеленая паяльная маска на верхнем слое |
| Контроль качества |
100% электрическое тестирование проводится перед отправкой |
Стек-Конфигурация
2-слойная жесткая печатная плата использует оптимизированный стек для максимального использования преимуществ материала Rogers RT duroid 5880LZ. Структура стека (сверху вниз) выглядит следующим образом:
| Слой |
Спецификация |
Функция |
| Медный слой 1 |
Толщина 35 μм (1 унция) |
Верхний сигнальный слой с белой шелкографией и зеленой паяльной маской |
| Сердечник RT duroid 5880LZ |
Толщина 0,254 мм (10 мил) |
Диэлектрическая основа с низкими потерями, обеспечивающая стабильную высокочастотную производительность |
| Медный слой 2 |
Толщина 35 μм (1 унция) |
Нижний сигнальный слой без шелкографии и паяльной маски |
Введение в материал RT duroid 5880LZ
Rogers RT duroid 5880LZ - это высокопроизводительный наполненный композитный материал из политетрафторэтилена (PTFE), специально разработанный для точных применений в полосковых и микрополосковых схемах, требующих превосходных высокочастотных характеристик. Его уникальная рецептура наполнителя обеспечивает низкую плотность, легкую структуру, что делает его идеальным выбором для чувствительных к весу высокопроизводительных систем.
Ключевым преимуществом ламинатов RT duroid 5880LZ является их равномерная диэлектрическая проницаемость по всей панели, которая остается стабильной в широком диапазоне частот. Исключительно низкий коэффициент рассеяния материала расширяет его применимость до частот Ku-диапазона и выше, обеспечивая минимальное затухание сигнала при высокочастотных операциях. Кроме того, RT duroid 5880LZ легко обрабатывается, режется и разрезается, обладает отличной устойчивостью ко всем растворителям и реагентам — как горячим, так и холодным — обычно используемым в процессах травления печатных плат, краевого покрытия и покрытия отверстий.
Основные характеристики RT duroid 5880LZ
Ламинаты RT duroid 5880LZ обладают выдающимися электрическими, механическими и термическими свойствами, в том числе:
| Свойство |
Спецификация |
Описание |
| Диэлектрическая проницаемость (Dk) |
2,0 ± 0,04 при 10 ГГц и 23°C |
Обеспечивает стабильное распространение сигнала и контроль импеданса в высокочастотных цепях. |
| Коэффициент рассеяния (Df) |
0,0021 - 0,0027 при 10 ГГц и 23°C |
Минимизирует затухание сигнала и потерю энергии, обеспечивая работу в Ku-диапазоне и выше. |
| Коэффициент теплового расширения по оси Z (CTE) |
40 ppm/°C |
Снижает термическое напряжение и обеспечивает стабильность размеров при колебаниях температуры. |
| Свойства газовыделения |
TML 0,01%, CVCM 0,01%, WVR 0,01% |
Соответствует строгим требованиям низкого газовыделения для аэрокосмических и высоконадежных приложений. |
| Плотность |
1,4 г/см³ |
Легкая конструкция, идеально подходит для чувствительных к весу бортовых и военных систем. |
| Рейтинг воспламеняемости |
UL 94 V-0 |
Соответствует строгим стандартам пожарной безопасности для электронных компонентов. |
| Совместимость с бессвинцовыми материалами |
Совместимость с бессвинцовым процессом |
Соответствует современным производственным стандартам и экологическим нормам. |
Типичные области применения
Используя свой легкий дизайн, низкие диэлектрические потери и высокочастотную стабильность, эта печатная плата идеально подходит для следующих критически важных применений:
-Бортовые антенные системы
-Легкие фидерные сети
-Военные радиолокационные системы
-Системы наведения ракет
-Антенны цифрового радио «точка-точка»
Качество и доступностьЭта печатная плата строго соответствует стандартам качества IPC-Class-2, что гарантирует надежную работу. Исходные данные предоставляются в формате Gerber RS-274-X, отраслевом стандарте для производства печатных плат. Кроме того, эта печатная плата доступна по всему миру, эффективно поддерживая глобальные проектные требования и обеспечивая своевременную доставку.
