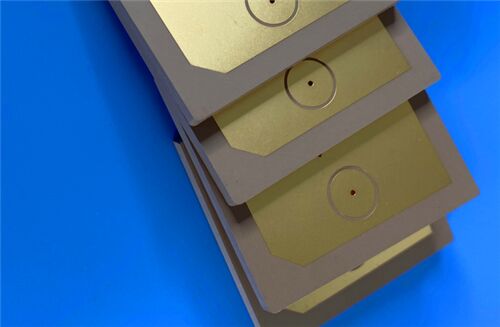

Этот ПХБ использует Rogers TMM6 в качестве основного материала и строго придерживается стандартов качества IPC-класса 2.предназначенные для удовлетворения требований высокой надежности RF, микроволновые и точные электронные приложения.
Спецификации ПХБ
| Параметр конструкции |
Спецификация |
| Базовый материал |
Rogers TMM6 (керамический термоустойчивый полимерный композит) |
| Количество слоев |
Двухслойная жесткая конструкция |
| Размеры доски |
60 мм х 96 мм на кусок, допустимость ±0,15 мм |
| Минимальное количество следов/пространства |
5 мл (следы) / 7 мл (пространство) |
| Минимальный размер отверстия |
00,4 мм |
| Слепые пути |
Не зарегистрировано |
| Толщина готовой доски |
0.5 мм |
| Оконченный вес меди |
1 унция (1,4 мл) на обоих внешних слоях |
| через толщину покрытия |
20 мкм |
| Поверхностная отделка |
Неэлектрический никель Неэлектрический палладийный погруженный золото (ENEPIG) |
| Шелковый экран |
Никакого шелкопряда на верхнем и нижнем слоях |
| Маска для сварки |
Никакой сварной маски на верхнем и нижнем слоях |
| Контроль качества |
100% электрическое испытание перед отправкой |
Стол-вверх Конфигурация
| Склад |
Спецификация |
Функция |
| Медный слой 1 |
толщина 35 мкм (1 унция) |
Верхний слой сигнала |
| Rogers TMM6 Core |
0Толщина.381 мм (15 миллиметров) |
Диэлектрическая база с низкими потерями |
| Медный слой 2 |
толщина 35 мкм (1 унция) |
Нижний уровень сигнала |
Роджерс TMM6 Материал Введение
Rogers TMM6 - высокоэффективный термоустойчивый микроволновой материал,формулирован как керамический термоустойчивый полимерный композит, специально разработанный для применений, требующих высокой надежности проходки через отверстия в стриплинных и микрострипных схемах. This material combines the key advantages of ceramic and traditional PTFE microwave laminates—including excellent dielectric stability and mechanical strength—without the need for specialized production techniques typically required for those materialsПримечательно, что TMM6 предлагает уникальную диэлектрическую постоянную по сравнению с другими материалами из семейства продуктов Rogers, расширяя его применимость в прецизионных микроволновых конструкциях.
TMM6 Характеристики материала
| Тип недвижимости |
Недвижимость |
Спецификация |
Влияние на производительность |
| Электрические свойства |
Диэлектрическая постоянная (Dk) |
60,0 ± 0,08 при 10 ГГц |
Обеспечивает точное управление импедансом и последовательное распространение сигнала |
| Фактор рассеивания |
0.0023 на 10 ГГц |
Минимизирует ослабление сигнала и потерю энергии |
| Тепловой коэффициент Dk |
-11 ppm/°K |
Стабилизирует диэлектрическую производительность при изменении температуры |
| Тепловые и физические свойства |
Температура разложения (Td) |
425°C (анализ TGA) |
Позволяет надежно работать при высоких температурах |
| Теплопроводность |
00,72 Вт/мК |
Улучшает эффективность теплораспределения |
| Коэффициент теплового расширения (CTE) |
X/Y/Z: 18/18/26 ppm/K |
Сверкает медь, уменьшая тепловое напряжение и риск деламинации |
| Диапазон толщины |
00,0015-0,500 дюймов, допустимость ± 0,0015 дюймов |
Предлагает гибкость для различных требований к проектированию |
TMM6 Материальные выгоды
- Высокая механическая стабильность: TMM6 обладает отличными механическими свойствами, которые сопротивляются ползучести и холодным потокам, обеспечивая долгосрочную размерную стабильность даже в суровых условиях эксплуатации.
Процессовая химическая устойчивость: материал обладает высокой устойчивостью к процессуальным химическим веществам, эффективно минимизируя повреждения во время офорта, покрытия и других процедур изготовления ПКБ.
-Надежная способность к соединению проволоки: TMM6 является термоустойчивым материалом на основе смолы и позволяет надежное соединение проволоки, что является критическим требованием для высокочастотных и точных электронных сборов.
- Широкая совместимость с производством: TMM6 совместим со всеми распространенными процессами производства печатных плат, исключая необходимость в специализированном оборудовании и снижая общие затраты на производство.
Типичные применения
Используя свои превосходные диэлектрические характеристики, тепловую стабильность и совместимость с производством, этот ПК идеально подходит для широкого спектра радиочастотных, микроволновых,и электронных приложений высокоточнойОсновные области применения:
-РЧ и микроволновые схемы
- Усилители мощности и комбайнеры
-Филтры и соединители
-Спутниковые системы связи
- Антенны GPS.
- Закрепите антенны.
Диэлектрические поляризаторы и линзы
- Тесты чипов.
КачествоА.ВиадиабИмущество
Этот ПХБ строго соответствует стандартам качества IPC-класса 2, обеспечивая постоянную производительность и надежность для коммерческих и промышленных электронных продуктов.поддержка глобальных требований проектов и содействие своевременной доставке международным клиентам.
