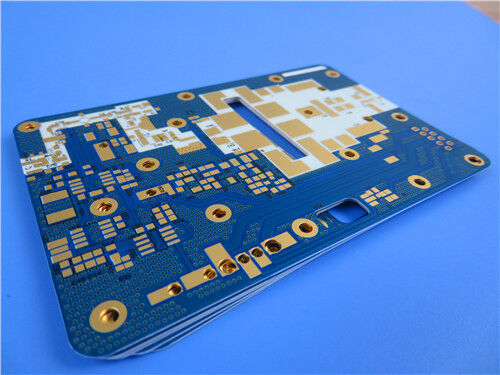

2-слойная печатная плата RO4730G3 толщиной 20 мил с синей паяльной маской и белой шелкографией

Эта печатная плата представляет собой высокочастотную 2-слойную жесткую печатную плату, изготовленную из Rogers RO4730G3, премиального ламината антенного класса, разработанного для высокочастотных применений. Он использует стабильную диэлектрическую проницаемость и низкий коэффициент рассеяния материала для обеспечения превосходной целостности сигнала, обеспечивая низкие потери сигнала и стабильную производительность — что критически важно для антенн базовых станций сотовой связи и эффективной надежной связи.

Детали конструкции печатной платы

Стек печатной платы-вверх

Схема, стандарт качества и доступность

Что касается схемы, качества и доступности, печатная плата поставляется с файлами схемы в формате Gerber RS-274-X — отраслевым стандартом для производства печатных плат, который обеспечивает совместимость с большинством основного производственного оборудования. Печатная плата соответствует стандарту качества IPC-Class-2, широко признанному ориентиру, который обеспечивает стабильную производительность и качество производства. Кроме того, эта печатная плата доступна для доставки по всему миру, что делает ее подходящей для международных проектов.

Введение в материал Rogers RO4730G3

Rogers RO4730G3 — это ламинат антенного класса с классом воспламеняемости UL 94 V-0, состоящий из углеводорода, керамики и стеклоткани. Он является надежной, экономически эффективной альтернативой традиционным ламинатам на основе ПТФЭ, с системами смол, которые обеспечивают ключевые свойства, необходимые для оптимальной производительности антенны. Полностью совместимый со стандартной обработкой FR-4 и высокотемпературной бессвинцовой пайкой, RO4730G3 устраняет необходимость в специальной подготовке металлизированных отверстий (PTH), которая требуется для обычных материалов ПТФЭ. Это делает его экономичным выбором для антенных применений, позволяя разработчикам эффективно балансировать производительность и стоимость.

Ключевые характеристики материала Rogers RO4730G3

Преимущества материала Rogers RO4730G3

-Диэлектрик с низкими потерями в сочетании с фольгой с низким профилем, что снижает пассивные интермодуляции (PIM) и минимизирует вносимые потери.

-Уникальная структура наполнителя и закрытых микросфер, обеспечивающая низкую плотность и снижение веса на 30% по сравнению с альтернативами на основе ПТФЭ/стекла.

-Низкий CTE по оси Z (<30 ppm°C) and high Tg (>280°C), обеспечивающий большую гибкость проектирования и совместимость с автоматизированными процессами сборки.

-Низкий TCDk (<40 ppm/°C), обеспечивающий стабильную производительность схемы в различных температурных условиях.

-Специализированная система термореактивной смолы и наполнитель, обеспечивающие низкий TCDk, значение Dk 3,0, простоту изготовления и возможность обработки металлизированных отверстий (PTH).

-Экологически устойчивый, совместимый с бессвинцовой обработкой и соответствующий стандартам RoHS.

Типичные области применения

Благодаря отличным электрическим характеристикам и экономической эффективности, эта печатная плата специально разработана для использования в:

-Антенны базовых станций сотовой связи

Заключение

Эта 2-слойная жесткая печатная плата, изготовленная из ламината антенного класса Rogers RO4730G3, сочетает в себе высокие электрические характеристики, экономическую эффективность и надежность производства.

Встроенные преимущества Rogers RO4730G3, включая низкие диэлектрические потери, стабильный Dk, легкую конструкцию и совместимость с бессвинцовой пайкой, повышают конкурентоспособность печатной платы. Являясь экономически эффективной альтернативой традиционным ламинатам на основе ПТФЭ, она хорошо подходит для антенн базовых станций сотовой связи и других высокочастотных применений, с доступностью по всему миру для удовлетворения потребностей глобальных проектов.
