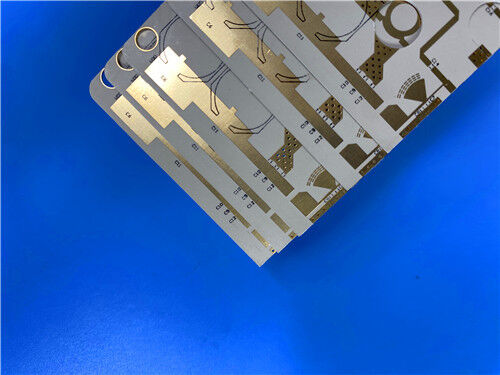

Этот высокопроизводительный двухслойный жесткий ПКБ сделан изРоджерс TMM13i, изотопный термоустойчивый микроволновой керамико-полимерный композит.преимущества керамического ПТФЭ, и совместимость процессов мягкого подложки, обеспечивая стабильную электрическую и механическую производительность для использования в радиочастотной, микроволновой и спутниковой связи.
Подробная информация о конструкции ПКБ
| Положение |
Спецификации |
| Базовый материал |
Роджерс TMM13i |
| Количество слоев |
2 слоя |
| Размеры доски |
630,58 мм х 89,2 мм на единицу |
| Минимальное количество следов/пространства |
Ширина следа 6 мм и расстояние между ними 7 мм |
| Минимальный размер отверстия |
00,3 мм |
| Толщина готовой доски |
0.5 мм |
| Оконченный вес меди |
1 унция (соответствует 1,4 миллилитра) для внешних слоев |
| через толщину покрытия |
20 мкм |
| Поверхностная отделка |
Золото погружения |
| Высокий шелковой экран |
Черный |
| Нижняя шелковая экрана |
Не применяется |
| Верхняя маска |
Не применяется |
| Нижняя сварная маска |
Не применяется |
| Контроль качества |
Перед отправкой проводится 100% электрическое испытание |
ПХБ-накопление
| Склад |
Описание |
Толщина |
| 1 |
Медный слой 1 (внешняя часть) |
35 мкм |
| - |
TMM13i Субстрат |
0.381 мм (15 миллиметров) |
| 2 |
Медный слой 2 (внешнее дно) |
35 мкм |
Изображения, принятый стандарт и доступность
Изображения для этого печатного листа предоставляются в формате Gerber RS-274-X, отраслевом стандарте для производства печатных листов.
ПХБ соответствует принятому стандарту IPC-класса-2, всемирно признанному эталону, гарантирующему постоянную электрическую производительность, надежное качество производства,и соблюдение отраслевых требований к применению микроволновых батарей.
Кроме того, этот ПКБ доступен во всем мире, удовлетворяя потребности международных клиентов и проектов радиочастотных/микроволновых цепей во всем мире.
Введение в материал Rogers TMM13i
Rogers TMM13i изотропный термоустойчивый микроволновой материал является керамическим термоустойчивым полимерным композитом, специально разработанным для высокой надежности в применении с покрытыми проходными полосами и микрополосамиОн имеет изотропную диэлектрическую постоянную (Dk) и объединяет преимущественные свойства как керамических, так и ПТФЕ субстратов.в то же время обеспечивая удобство методов обработки мягкого субстрата, упрощая изготовление при сохранении высокой производительности.
Ключевые характеристики материала Rogers TMM13i
| Ключевые особенности |
Спецификации |
| Диэлектрическая постоянная (Dk) |
12.85 +/- 0.35 |
| Фактор рассеивания |
0.0019 при 10 ГГц |
| Тепловой коэффициент Dk |
-70 ppm/°K |
| Коэффициент теплового расширения (CTE) |
Медь (-55-288 °C): ось X 19 ppm/°C, ось Y 19 ppm/°C, ось Z 20 ppm/°C |
| Совместимость процессов и воспламеняемость |
Совместимость с процессом без свинца; степень воспламеняемости UL 94 V-0 |
Ключевые преимущества материала Rogers TMM13i
- Высокие механические свойства устойчивы к прополкам и холодным потокам, обеспечивая долгосрочную стабильность конструкции.
Устойчивы к химическим веществам, минимизируют повреждения во время изготовления и повышают урожайность.
-Устраняет необходимость обработки натриевым нафтанатом перед безэлектропластировкой, упрощая производственные процессы.
- Основан на термоустойчивой смоле, позволяющей надежное связывание проводов для высоконадежных электронных сборов.
Типичные применения
Используя высокую надежность, изотропный Dk и отличные механические/электрические свойства, этот ПКБ специально разработан для следующих применений:
- Тесты чипов.
- Диэлектрические поляризаторы и линзы
-Филтры и соединители
-РЧ и микроволновые схемы
-Спутниковые системы связи
Заключение
Изготовлен с использованием изотопного терморегулируемого микроволнового материала Rogers TMM13i,Эта 2-слойная печатная плата (PCB) обеспечивает высокую надежность и постоянную производительность для покрытой через отверстие полосы-линии, микрополосы и другие требовательные радиочастотные (RF) и микроволновые приложения.
Основные преимущества Rogers TMM13i ≈ включают его изотропную диэлектрическую постоянную (Dk), коэффициент теплового расширения (CTE), совместимость без свинца,и химической устойчивости ¦основывают этот ПХБ как высоко надежное решение для высокопроизводительных, приложения для проектирования микроволн высокой надежности.
