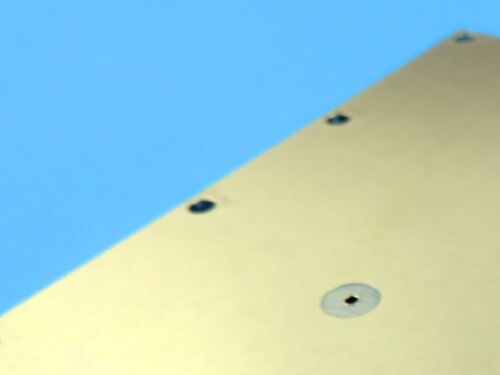

Эта 2-слойная жесткая печатная плата соответствует международным отраслевым стандартам для обеспечения надежной работы. В качестве основного субстрата используется F4BTMS615, который специально разработан для удовлетворения строгих требований аэрокосмической, микроволновой и радиочастотной техники, обладая превосходными электрическими, механическими и тепловыми свойствами.
Спецификация печатной платы
| Пункт |
Детали |
| Базовый материал |
F4BTMS615 |
| Количество слоев |
2 слоя |
| Размеры платы |
45,8 мм x 102,1 мм, 1 шт., с допуском +/- 0,15 мм |
| Минимальная ширина проводника/зазор |
4/5 мил |
| Минимальный размер отверстия |
0,3 мм |
| Толщина готовой платы |
0,3 мм |
| Вес готовой меди |
1 унция (1,4 мил) для внешних слоев |
| Толщина металлизации отверстий |
20 мкм |
| Финишное покрытие |
Иммерсионное олово |
| Маркировка |
Маркировка не нанесена ни на верхний, ни на нижний слой |
| Паяльная маска |
Паяльная маска не нанесена ни на верхний, ни на нижний слой |
| Контроль качества |
Перед отгрузкой проводится 100% электрическое тестирование |
Структура печатной платы-вверх
2-слойная жесткая печатная плата имеет оптимизированную структуру слоев, которая настроена для повышения механической стабильности, электрических характеристик и теплопроводности. Слои сверху вниз следующие:
| Слой |
Спецификации |
| Медный слой 1 |
35 мкм |
| Сердцевина F4BTMS615 |
0,254 мм (10 мил) |
| Медный слой 2 |
35 мкм |
Чертежи и стандарт качества
Формат чертежей: Gerber RS-274-X, мировой отраслевой стандарт для производства печатных плат, обеспечивающий совместимость с основным оборудованием и программным обеспечением для точной передачи данных проектирования и снижения отклонений.
Стандарт качества: IPC-Class-2, широко признанный эталон со строгими требованиями к материалам, размерам, электрическим и механическим характеристикам для высокопроизводительных электронных приложений с умеренной надежностью.
Доступность
Эта печатная плата предлагается для глобальной доставки с поддержкой международной логистики для удовлетворения разнообразных потребностей зарубежных проектов и гарантирования своевременной доставки.
Введение в базовый материал F4BTMS
Серия F4BTMS является усовершенствованной версией серии F4BTM, с технологическими достижениями в рецептуре материалов и производственных технологиях. Добавление значительного количества керамики и армирование ультратонкой, ультратонкой стеклотканью значительно улучшило характеристики материала, и он предлагает более широкий диапазон диэлектрических постоянных. Это материал с высокой надежностью, подходящий для аэрокосмического применения и может служить заменой аналогичным зарубежным продуктам.
Благодаря интеграции небольшого количества ультратонкой, ультратонкой стеклоткани и большого количества равномерно распределенной специальной нанокерамики, смешанной с политетрафторэтиленовой смолой, материал снижает негативное влияние стекловолокна на распространение электромагнитных волн. Это приводит к снижению диэлектрических потерь, улучшению стабильности размеров, снижению анизотропии по осям X/Y/Z, расширению диапазона используемых частот, повышению электрической прочности и увеличению теплопроводности. Кроме того, он обладает отличным низким коэффициентом теплового расширения и стабильными диэлектрическими температурными характеристиками. Серия F4BTMS стандартно оснащается медной фольгой RTF с низким коэффициентом шероховатости, что снижает потери на проводниках и обеспечивает превосходную прочность на отслаивание, и совместима как с медными, так и с алюминиевыми подложками.
Ключевые особенности материала F4BTMS615
| Ключевые особенности |
Спецификации и описания |
| Диэлектрическая проницаемость (Dk) |
6,15 при 10 ГГц |
| Коэффициент диссипации |
0,0020 при 10 ГГц; 0,0023 при 20 ГГц |
| Коэффициент теплового расширения (CTE) |
Ось X: 10 ppm/°C; Ось Y: 12 ppm/°C; Ось Z: 40 ppm/°C (-55°C до 288°C) |
| Термический коэффициент Dk |
-96 ppm/°C (-55°C до 150°C) |
| Теплопроводность |
0,67 Вт/мК |
| Влагопоглощение |
0,1% |
Типичные применения
-Аэрокосмическое оборудование, космическое и бортовое оборудование
-Микроволновые и радиочастотные устройства
-Радары, военные радары
-Сетевые устройства питания
-Фазочувствительные антенны, антенны с фазированной решеткой
-Спутниковая связь и другие связанные приложения
Заключение
Эта 2-слойная жесткая печатная плата демонстрирует выдающиеся высокочастотные характеристики, структурную стабильность и технологичность, благодаря превосходным свойствам материала F4BTMS615 и строгим мерам контроля качества перед отгрузкой.
Эти характеристики делают ее идеальным и надежным выбором для мировых производителей, занимающихся аэрокосмическими проектами, проектами в области микроволновой техники, радаров и спутниковой связи, особенно тех, которые требуют стабильных диэлектрических свойств, низких потерь и отличной стабильности размеров.
