Высокопроизводительное решение с низкими потерями RO4533 PCB 20mil

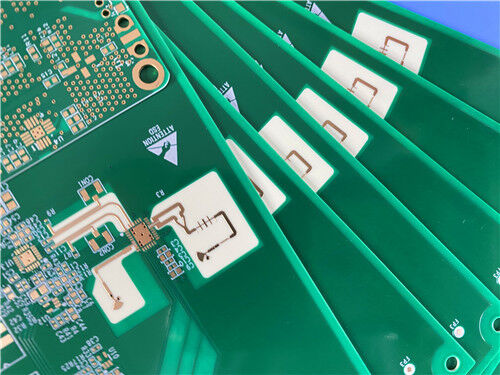

Этот двухслойный жесткий радиочастотный печатный диск построен из керамического углеводородного материала Rogers RO4533, усиленного стеклом, и имеет поверхностную отделку Immersion Gold.Соответствие стандартам качества IPC-класса 2, эта пластинка обеспечивает стабильную и надежную производительность для критических приложений, таких как антенны базовых станций сотовой инфраструктуры и сети антенн WiMAX.размерная стабильность, и совместимость со стандартными производственными процессами, он выделяется как лучший выбор для инженеров и команд по закупкам, которые ищут доступныйвысокопроизводительная подложка для проектов микрополосовых антенн мобильной инфраструктуры.

ПХБСпецификацияс

ПКБ-стакан-вверх Конфигурация

RO4533 Субстрат: ключ к низкоубыточным, высокопроизводительным антенным решениям

Ламинат Rogers RO4533 является краеугольным камнем нашей исключительной производительности PCB, специально разработанной для удовлетворения требований мобильной инфраструктуры микрополосы антенны:

Ламинаты Rogers RO4533 - это керамические материалы на основе углеводородов, усиленные стеклом, которые обеспечивают контролируемую диэлектрическую константу, низкие потери,и отличной реакции пассивной интермодуляции, необходимой для мобильной инфраструктуры микрополосы антенныЭти ламинаты полностью совместимы с обычной FR-4 и высокотемпературной безсвинцовой сваркой.об устранении необходимости специальной обработки, требуемой традиционными ламинатами на основе ПТФЕ для приготовления ламинированных отверстийВ качестве доступной альтернативы более традиционным технологиям антенны из ПТФЕ, RO4533 позволяет дизайнерам сбалансировать цену и производительность своих антенн.Ламинат RO4533 доступен в безгалогенных версиях, чтобы соответствовать самым строгим экологическим стандартам..

Системы смолы из диэлектрических материалов RO4533 предназначены для обеспечения необходимых свойств для оптимальной производительности антенны.Коэффициенты теплового расширения (CTEs) как в направлении X, так и в направлении Y аналогичны коэффициентам медногоТипичная температура стеклянного перехода материалов RO4533 превышает 280°C (536°F),что приводит к низкой CTE оси Z и отличной надежности проходных отверстий.

Ключевые характеристики ПКБ RO4533

RO4533 предлагает выдающиеся электрические и механические характеристики, специально разработанные для мобильных инфраструктурных антенн, включая:

Диэлектрическая постоянная (Dk): 3,3 при 10 ГГц

Фактор диссипации: 0,0025 при 10 ГГц Низкая диэлектрическая потеря, которая имеет решающее значение для сохранения целостности сигнала и эффективности антенны

Коэффициент теплового расширения (CTE): Ось X 13ppm/°C, Ось Y 11ppm/°C, Ось Z 37ppm/°C

Температура перехода стекла (Tg): > 280°C

Низкое поглощение влаги: 0,02% ¢ повышает надежность в влажных условиях эксплуатации, что делает его идеальным для использования на открытом воздухе

Теплопроводность: 0,6 W/mK

Основные преимущества ПХБ RO4533

Подложка RO4533 предлагает многочисленные преимущества для инженеров и производителей антенн мобильной инфраструктуры, в том числе:

Низкие потери, низкий Dk и низкий ответ PIM Подходит для широкого спектра приложений для антенн мобильной инфраструктуры

Система терморегулируемой смолы совместима со стандартными процессами изготовления ПКБ, снижая сложность и затраты на производство

Отличная стабильность размеров

Единообразные механические свойства ️ Сохраняет свою механическую форму во время обработки, обеспечивая постоянную производительность антенны

Высокая теплопроводность Улучшает способность обработки энергии, повышая надежность антенн в высокомощных приложениях

Заявления

Наш двухслойный РЧ ПК RO4533 специально разработан для мобильной инфраструктуры с низкими потерями и высокой производительностью, включая:

- Антенны базовых станций сотовой инфраструктуры

- сети WiMAX-антенн

Формат рисунка и доступность

Формат изображения: поставляется в Gerber RS-274-X Формат, используемый в промышленности для производства печатных плат,обеспечение совместимости со всеми основными программами проектирования и изготовления и гарантирование надежного производства.

Доступность: по всему миру Мы предлагаем глобальную доставку, чтобы удовлетворить потребности инженеров и производителей по всему миру, с сроками доставки, которые соответствуют отраслевым стандартам.
