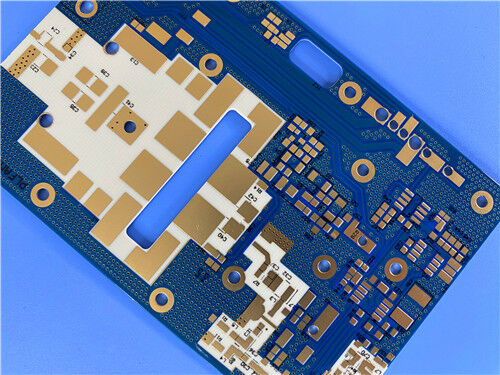

0.2mm RO4350B LoPro PCB двойного слоя с синей сварной маской

В поисках экономически эффективного двухслойного жесткогоРЧ ПХБчто обеспечивает превосходную высокочастотную производительность и целостность сигнала?Этот двухслойный жесткий радиочастотный печатный платок изготовлен из RO4350B Low Profile®, фирменного ламината, разработанного компанией Rogers®, и имеет поверхностную отделку Immersion GoldПридерживаясь стандартов качества IPC-класса 2, этот ПКБ обеспечивает стабильную, надежную производительность для критических приложений, таких как антенны сотовых базовых станций, высокоскоростное цифровое оборудование,и спутниковые ЛНБС акцентом на низкие потери проводников, гибкие возможности проектирования и экономичное производство, он выступает оптимальным выбором для инженеров и закупочных команд, ищущих высокую производительность,легкий в производстве субстрат для высокочастотных радиочастотных и цифровых проектов.

ПХБСпецификацияс

ПКБ-стакан-вверх Конфигурация

Формат рисунка и доступность

Формат изображения: поставляется в Gerber RS-274-X Формат, используемый в промышленности для производства печатных пластин, обеспечивающий совместимость и гарантирующий надежное производство.

Доступность: по всему миру Мы предоставляем глобальную доставку для удовлетворения потребностей инженеров и производителей по всему миру, с сроками доставки, которые соответствуют отраслевым стандартам.

RO4350B Низкопрофильная подложка: ключ к высокочастотной, экономичной производительности

Rogers' RO4350B низкопрофильный ламинат служит краеугольным камнем исключительной высокочастотной производительности и экономической эффективности PCB,разработанный для удовлетворения потребностей современных радиочастотных и цифровых приложений:

Ламинаты низкого профиля RO4350B используют патентованную технологию Rogers, которая позволяет обрабатываемой фольге связываться со стандартным диэлектриком RO4350B.Этот инновационный дизайн создает ламинат с низкой потерей проводников, который улучшает потерю вставки и целостность сигнала, сохраняя при этом все ценные характеристики стандартной ламинатной системы RO4350B.RO4350B углеводородные керамические ламинированные материалы специально разработаны для обеспечения превосходных высокочастотных характеристик наряду с экономически эффективным производством цепейРезультатом является низкоубыточный материал, который может быть произведен с использованием стандартных эпоксидных/стеклянных (FR-4) процессов,Устранение необходимости в специализированном препарате, таком как натрий, что значительно снижает издержки производства..

Ключевые характеристики РО4350B низкопрофильные печатные платы

RO4350B Low Profile предлагает выдающиеся электрические и механические характеристики, специально разработанные для высокочастотных, экономичных приложений, включая:

Диэлектрическая постоянная: 3,48 +/- 0,05 при 10 ГГц/23°С

Фактор диссипации: 0,0037 при 10 ГГц/23°С

Высокая производительность при высоких температурах: Td > 390°C, высокая Tg более 280°C (TMA). Поддерживает обработку при высоких температурах и надежную работу в суровых условиях

Высокая теплопроводность: 0,69 W/mK

Низкий коэффициент теплового расширения по оси Z: 32 ppm/°C

Коэффициент теплового расширения, соответствующий меду (-55-288°C): ось X 10 ppm/°C, ось Y 12 ppm/°C, ось Z 32 ppm/°C

UL 94-V0 Возгораемость ️ Соответствует строгим стандартам пожарной безопасности электронного оборудования

Процесс без свинца Совместимый с мировыми экологическими правилами и современными производственными методами

Ключевые преимущества РО4350B низкопрофильные ПХБ

Низкопрофильная подложка RO4350B обеспечивает многочисленные преимущества для инженеров и производителей, в том числе:

Более низкие потери вставки позволяют разработать более высокие частоты работы (даже более 40 ГГц)

Снижение пассивной интермодуляции (PIM) для антенн базовых станций

Улучшенная тепловая производительность из-за меньших потерь проводников Продление срока службы и надежности компонентов

Многослойный ПКБ

Гибкость проектирования ∙ адаптация к различным требованиям радиочастотных и цифровых приложений

Высокотемпературная обработка Совместима с строгими условиями производства и эксплуатации

Удовлетворяет требованиям окружающей среды. Соответствует нормам безопасности и без свинца.

Устойчивость к CAF

Заявления

RO4350B Низкопрофильные двухслойные радиочастотные печатные платы специально разработаны для высокочастотных, экономически эффективных приложений, включая:

• Цифровые приложения, такие как серверы, маршрутизаторы и высокоскоростные фоновые системы
• Антенны базовых станций сотовой связи и усилители мощности
• ЛНБ (Low Noise Blocks) для спутников прямого вещания
• Радиочастотные идентификационные теги (RFID)
