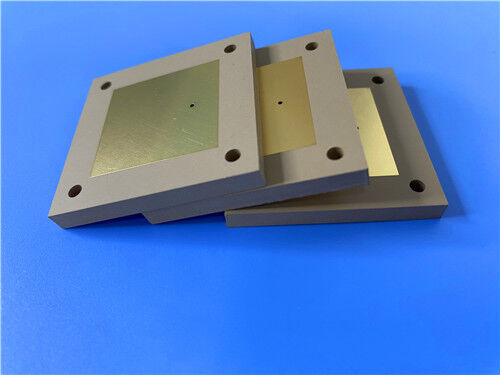

RF PCB TMM10 Rogers 15mil Ламинат 2-слойный с ENEPIG отделкой

Этот ПКБ представляет собой двусторонний жесткий тип, изготовленный изРоджерс TMM10термоустойчивый микроволновой материал, который объединяет преимущества PTFE и керамического субстрата, преодолевая при этом их механические и производственные ограничения.Он имеет 0.5 мм толщины, вес 1 унции внешнего слоя меди, и ENEPIG поверхностной отделки, обеспечивая надежную производительность для точных микроволновых и электронных приложений.

Подробная информация о ПКБ

ПХБ-накопление

Это двухслойный жесткий ПКБ со следующей структурой свертывания (сверху вниз):

Изображения и стандарты качества

Изображения, представленные для этой печати, соответствуют формату Gerber RS-274-X, признанному в отрасли стандарту для производства печатных плат,обеспечение бесперебойной совместимости с основным оборудованием для изготовления и программным обеспечением для проектирования для точного перевода конструкций цепей в физические продукты;Кроме того, ПКБ соответствует стандарту качества IPC-класса-2, который определяет строгие критерии производительности и надежности для электронных компонентов.гарантирование того, что продукт отвечает эксплуатационным требованиям коммерческих и промышленных применений.

Доступность

Этот PCB доступен во всем мире, охватывая все основные промышленные регионы и рынки.Ее глобальные возможности обеспечения обеспечивают клиентам в разных странах и отраслях промышленности доступ к высококачественным, последовательные продукты, с надежной логистической поддержкой для своевременного удовлетворения потребностей как в небольших партиях прототипов, так и в больших объемах производства.

TMM10 Введение

Термоустойчивые микроволновые материалы Rogers TMM10 интегрируют преимущества как ПТФЕ, так и керамических субстратов.при этом устраняя ограничения, связанные с их механическими свойствами и методами производстваЭто уникальное сочетание делает TMM10 оптимальным выбором для высокопроизводительных микроволновых и электронных приложений, сбалансируя электрические характеристики, механическую надежность и изготовляемость.

Преимущества субстрата TMM10

- Высокие механические свойства устойчивы к прополкам и холодным потокам, обеспечивая долгосрочную стабильность конструкции в суровых условиях эксплуатации.

- Отличная устойчивость к химическим веществам, минимизируя повреждения и дефекты во время процессов изготовления печатных пластин.

-Устраняет необходимость обработки натриевым нафтанатом перед электролинейным покрытием, упрощая процесс производства и снижая затраты на производство.

- Основан на термоустойчивой смолевой системе, позволяющей надежное связывание проводов для высокочастотных и высоконадежных приложений.

Типичные применения

• Проверщики чипов
• Диэлектрические поляризаторы
• Системы спутниковой связи
• GPS-антенны и антенны-накладки

TMM10 Материалы высокой частоты

Термоустойчивые микроволновые материалы TMM - это керамика, углеводороды,и термоустойчивые полимерные композиты, специально разработанные для применения в полосах и микрополосах, требующих высокой надежности проходных отверстий (PTH)Эти ламины предлагаются в широком выборе диэлектрических констант и вариантов облицовки.

Сочетая электрические и механические преимущества как керамических, так и обычных ламинатах микроволновых схем из ПТФЕ,Материалы TMM исключают необходимость в специализированных методах производства, обычно связанных с этими продуктамиПримечательно, что TMM-ламинаты не требуют обработки натриевым нафтанатом перед электролесной покрытием.

Эти ламинаты отличаются исключительно низким тепловым коэффициентом диэлектрической постоянной, обычно ниже 30 ppm/°C. Их изотропные коэффициенты теплового расширения, близки к медным,позволяют высоко надежное покрытие отверстий и низкие значения резки сжатияКроме того, теплопроводность TMM-ламинатов примерно в два раза выше, чем у традиционных PTFE/керамических ламинатов, что повышает теплораспределение.

ТММ-ламинированные материалы, основанные на термостойких смолах, не смягчаются при нагреве.Сцепление проволоки компонента приводит к следам цепи может быть выполнено без опасений за подъем подложки или деформацию подложки..

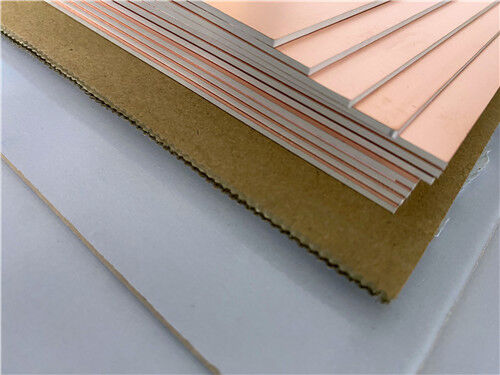

ТММ-ламинаты успешно объединяют желательные атрибуты керамических субстратов с легкостью методов обработки мягкого субстрата.5 унций/фт2 до 2 унций/фт2 электродепозитная медная фольгаТолщины подложки варьируются от 0,015 дюйма до 0,500 дюйма.Основная субстрат устойчив к насытителям и растворителям, обычно используемым в производстве печатных схем, что позволяет использовать все стандартные процессы PWB в производстве термоустойчивых микроволновых материалов TMM.

TMM10 Субстрат доступен
