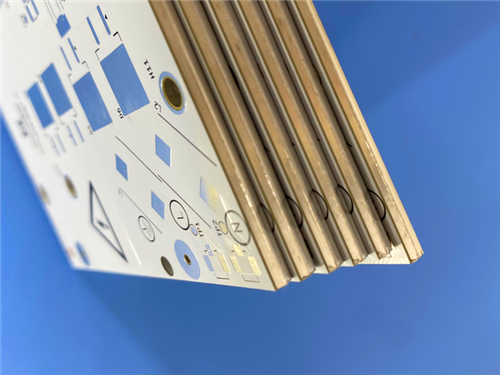

Двусторонний алюминиевый ПКБ с погружением в золото

Эта печатная плата (PCB) имеет двустороннюю конфигурацию сэндвич алюминиевой подложки, специально разработанную для применения с высоким рассеиванием тепла.Он соблюдает строгие критерии измерений и производительности для выполнения эксплуатационных требований высоконадежных электронных систем..

Спецификации ПХБ

Что такое Металлическая Коренная Печатная Плата (MCPCB)?

А.Металлическая печатная плата (MCPCB)является специализированным типом ПХБ, который использует металлическую подложку, чаще всего алюминий, хотя мед или железо также могут быть использованы в качестве его ядра, заменяя традиционную FR-4 изоляционную подложку.Ее основная функция заключается в улучшении теплоотведения, решающая проблему накопления тепла в высокомощных электронных компонентах, таких как светодиоды и усилители мощности.Металлическое ядро эффективно передает тепло, вырабатываемое компонентами, во внешний теплоотводытельПо сравнению с обычными печатными пластинками, MCPCB предлагают превосходную теплопроводность, механическую прочность, высокую производительность и высокую производительность.и возможности электромагнитной защиты.

Различия между двойной...СкладСэндвич алюминиевый субстрат и двойнойСкладОдносторонний алюминиевый субстрат

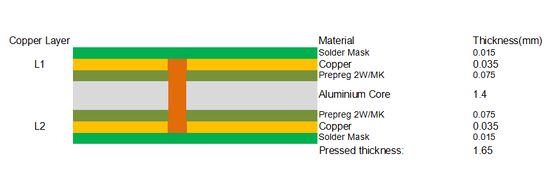

Двойной...СкладСандвичная алюминиевая подложка

Структурные характеристики: ядро этого подложки представляет собой слой алюминия.с слоем медной фольги, нажатой на внешнюю сторону каждого изоляционного слоя, чтобы сформировать два отдельных верхнего и нижнего слоя цепи.

Простое понимание:Алюминиевое ядро расположено посередине, с слоями цепи с обеих сторон, похожими на "сэндвич-бисквитки"." где алюминий служит наполнителем и два медных слоя служат слоями печеньяОбе стороны могут проводить тепло в алюминиевое ядро, позволяя равномерное рассеивание тепла по всей доске.

Двойной...СкладОдносторонний алюминиевый субстрат

Структурные характеристики: в отличие от сэндвич-структуры, этот тип подложки имеет только алюминиевую подложку с одной стороны, которая служит слоем рассеивания тепла,в то время как другая сторона изготовлена из обычных изоляционных материалов, таких как FR-4Хотя он имеет два слоя фольги из меди (находящиеся на верхнем первом и втором слоях), только сторона с алюминиевой подложкой может эффективно проводить тепло в алюминиевое ядро.

Простое понимание:Алюминий присутствует только с одной стороны доски, а противоположная сторона не способствует рассеиванию тепла." где эффект рассеивания тепла ограничен стороной, содержащей алюминиевое ядро.
