Подробная информация о продукте:
Оплата и доставка Условия:
|
| Основное вещество: | Polyimide | Отсчет слоя: | Одиночная сторона |
|---|---|---|---|
| Толщина PCB: | 0.15mm | Размер PCB: | 2000 x 8mm=1PCS |
| Coverlay: | Белый | Silkscreen: | НЕТ |
| Медный вес: | 1oz | Поверхностный финиш: | Золото погружения |
| Высокий свет: | PCB Polyimide разнослоистый гибкий,Отсутствие PCB Peelable разнослоистого гибкого,Отсутствие PCB гибкого трубопровода Peelable разнослоистого |
||

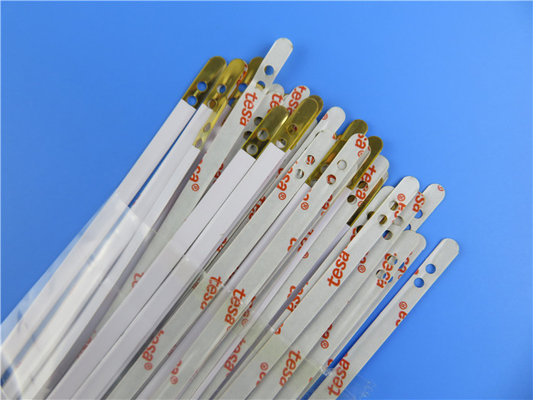

Гибкая напечатанная цепь FPC на Polyimide с 2 метрами длиной
(Гибкие печатные схемы выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)
Краткое введение
Это FPC одиночные, который встали на сторону прокладки с 2 метрами длиной, медью 1oz с лентой tesa на задней стороне, белым золотом coverlay и погружения на пусковых площадках. Оно построен на субстрате polyimide с 7mm широко. Оно использован в системах телеметрии.
Спецификации
| РАЗМЕР PCB | 2000 x 8mm=1PCS |
| Основное вещество: | Polyimide |
| Количество слоев | Одиночный, который встали на сторону PCB |
| SMT | N/A |
| Через компоненты отверстия | N/A |
| STACKUP СЛОЯ | Медь ------- 35um (1oz) |
| Polyimide | |
| Минимальные трассировка и космос: | 20mil/20mil |
| Минимальные/максимальные отверстия: | 3.0mm/3.0mm |
| Окончательная фольга внешняя: | 1oz |
| Окончательная фольга внутренняя: | 0oz |
| Окончательная высота PCB: | 0.15mm ±0.05 |
| Поверхностный финиш | Золото погружения |
| Припаяйте маску для того чтобы примениться к: | ВЕРХНИЙ, нижний |
| Цвет маски припоя: | Белое Coverlay |
| CONTOUR/CUTTING | Отрезок лазера |
| Укрепление: | N/A |
| Сторона компонентного сказания | НЕТ |
| Цвет компонентного сказания | НЕТ |
| ЧЕРЕЗ | N/A |
| ОЦЕНКА FLAMIBILITY | Утверждение MIN. UL 94-V0. |
| ТЕСТ | Пересылка электрического теста 100% прежняя |
| ТИП ХУДОЖЕСТВЕННОГО ПРОИЗВЕДЕНИЯ, КОТОРЫЙ НУЖНО ПОСТАВИТЬ | файл электронной почты, Gerber RS-274-X, PCBDOC etc |
| ОБЛАСТЬ УВЕРЕННОГО РАДИОПРИЕМА | Всемирно, глобально. |
Наши преимущества
Проектирование предотвращает проблемы от происходить в подготовке производства;
ISO9001, ISO14001, UL IATF16949 аттестовало изготовляя фабрику;
Отсутствие MOQ, низкой цены для прототипов и небольшого количества бегов;
Больше чем леты 18+ опыта PCB;
Возможность 30000㎡output в месяц;
8000 типов PCB в месяц;
Доставка в срок: >98%
Тариф жалобы клиента: <1>
Применения
Емкостные экран касания/панель, промышленная доска регулятора температуры контроля мягкая, доска читателя карты потребителя мягкая
Основные типы гибкой цепи
5 основных типов гибких цепей как описано ниже:
1. Одно-встали на сторону гибкие цепи
Это самый простой тип, и состоит из тонкого и гибкого основного вещества к которому медная фольга прокатана посредством прилипателя. Законченная цепь часто обеспечена с covercoat скрепленным к медной стороне посредством прилипателя.
2. Двухсторонние гибкие цепи
По мере того как имя предлагает, цепь состоит из тонкого и гибкого основного вещества с медной фольгой прокатанной к каждой стороне. Наружные стороны законченных цепей часто обеспечены с covercoats скрепленными к наружным сторонам (медным).
3. Разнослоистые гибкие цепи
Разнослоистая гибкая цепь состоит из нескольк тонкой и гибкие низкопробные ламинаты и медные фольги прокатали совместно посредством прилипателя, в очень много таком же пути как твердые разнослоистые доски. Также обычная практика скрепить covercoats к наружным сторонам (медным).
4. Гибк-твердые цепи
Гибк-твердая цепь доски сочетания из твердые и гибкие цепи, последнее создающ гибкие соединения между твердыми досками к которым они прокатаны посредством скрепления курсируют.
5. Гибкие цепи с твердыми областями
В некоторых случаях, гибкая цепь должна поддержать несколько относительно тяжелых компонентов или даже часть соединителя. Поэтому необходимо усилить такую область. Это выполнено путем скреплять укрепление к этой области. Укрепление может быть дополнительным слоем не слишком тонкого polyimide, или это может быть ламинатом стеклянного/эпоксидной смолы.
Возможности 2022 FPC
| Нет. | Спецификации | Возможности |
| 1 | Тип доски | Однослойный, слой Doulbe, разнослоистый, Тверд-гибкий трубопровод |
| 2 | Основное вещество | PI, ЛЮБИМЕЦ |
| 3 | Медный вес | 0.5oz, 1oz, 2oz |
| 4 | Размер СИД максимальный | 250 x 5000mm |
| 5 | Общий максимальный размер | 250 x 2000mm |
| 6 | Толщина доски | 0.03mm-3.0mm |
| 7 | Допуск толщины | ±0.03mm |
| 8 | Буровая скважина Mininum | 0.05mm |
| 9 | Максимальная буровая скважина | 6.5mm |
| 10 | Допуск буровой скважины | ±0.025mm |
| 11 | Толщина стены отверстия | ≧ 8 um |
| 12 | Минимальный след/зазор однослойной доски | 0.025/0.03mm |
| 13 | Минимальный след/зазор двойного слоя и разнослоистой доски | 0.03/0.040mm |
| 14 | Вытравлять допуск | ±0.02mm |
| 15 | Минимальная ширина сказания шелка | ≧ 0.125mm |
| 16 | Минимальное Heigh сказания шелка | ≧0.75mm |
| 17 | Расстояние от сказания, который нужно проложить | ≧0.15mm |
| 18 | Расстояние от раскрывая маски припоя сверла Coverlay, который нужно отслеживать | ≧0.03mm |
| 19 | Расстояние от раскрывая маски припоя пробивать Coverlay для того чтобы отслеживать | ≧0.03mm |
| 20 | Толщина никеля погружения | 100-300u» |
| 21 | Толщина золота погружения | 1-3u» |
| 22 | Thicnkess олова погружения | 150-400u» |
| 23 | Минимальная электрическая испытывая пусковая площадка | 0.2mm |
| 24 | Минимальный допуск плана (нормальный пунш стальной прессформы) | ±0.1mm |
| 25 | Минимальный допуск плана (пунш прессформы стали точности) | ±0.05mm |
| 26 | Радиус Mininum угла наклона (план) | 0.2mm |
| 27 | Материал Stiffner | PI, FR-4, 3M слипчивое, ЛЮБИМЕЦ, стальной лист |
| 28 | RoHs | Да |
| 29 | Цвет маски припоя | Желтый, белый, черный, зеленый |
