Как определить PCB?

Потребителю PCB вообще нужно представить все основные изготовляя данные в полном и точно выраженном пути которому изготовитель PCB может закавычить и произвести доски без ошибок.

Контрольный списоок перечислен следующим образом. Некоторые параметры не необходимые для определенной работы можно уничтожить так, что форма спецификации только отразит уместные данные.

(1) название фирмы

(2) номера детали

размер серии (3) и ежегодные требования

отсчет слоя (4)

размер доски (5)

толщина доски (6)

форма доски (7)

(8) Panelization

нарастание доски (9)

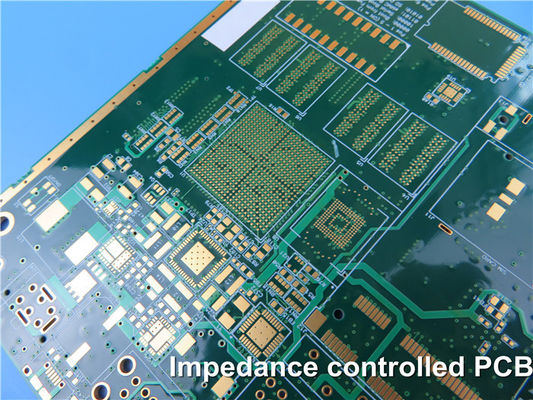

(10) доск с контролируемым импедансом

талон теста (11)

(12) подвергающ механической обработке (контурить)

(13) слоистый тип и воспламеняемость UL

искривление & извив (14)

(15) наружных слоев

(16) внутренних слоев

(17) консервация Solderability

(18) маск припоя

нотация (19)

(20) маска припоя Peelable

печатание углерода (21)

(22) покрытый через отверстия (PTHs)

(23) Non-PTHs

(24) филированных отверстия (слоты)

(25) слепой через отверстия

(26) похороненный через отверстия

(27) отверстий доски оборудуя

(28) отверстий панели оборудуя

установка доски (29)

(30) соединителей края

(31) паяя условие

(32) маркировки

(33) электрический тест

(34) автоматический оптически осмотр

(35) минимальных условий картины

(36) качественных условий

Взгляд panelization PCB

Для того чтобы знать основную ситуацию одного PCB, эти 7 пунктов должны быть приняты в рассмотрение:

(1) слоистый тип (основное вещество)

(2) отсчет слоя

(3) размер доски

(4) толщина доски

(5) медный вес

(6) цвет маски и silkscreen припоя

(7) поверхностный финиш

Оно очень простой теперь?
