Монтажная плата золота PCB кнопочной панели трудная построенная на Tg170 FR-4 с зеленой маской припоя

Монтажная плата золота PCB кнопочной панели трудная построенная на Tg170 FR-4 с зеленой маской припоя

МОК: 1pcs
цена: USD9.99-99.99
Стандартная упаковка: Вакуум bags+Cartons
Срок доставки: 8-9 рабочих дней
Способ оплаты: T/T
Пропускная способность: 5000pcs в месяц
Подробная информация
Место происхождения
Китай
Фирменное наименование
Bicheng
Сертификация
UL, ISO9001, IATF16949
Номер модели
BIC-455.V1.0
Основное вещество:
Fr-4
Отсчет слоя:
2 слоя
Толщина Pcb:
1.6+/-10% MM
Размер PCB:
65 x 71mm=1UP
Маска припоя:
зеленый
Silkscreen:
белый
Медный вес:
1oz
Поверхностный финиш:
Электролитическое золото
Выделить:

Двойная

,

который встали на сторону доска Pcb Fr4

,

Трудная доска PCB золота FR4

Описание продукта


Монтажная плата золота PCB кнопочной панели трудная построенная на Tg170 FR-4 с зеленой маской припоя

(Доски печатных схем выполненные на заказ продукты, изображение и показанные параметры как раз для ссылки)



1,1 общее описание

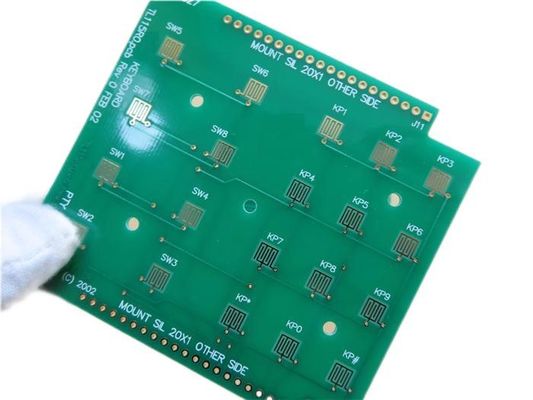

Это тип двойной, который монтажной платы встали на сторону построенной на субстрате FR-4 с Tg 170°C для применения кнопочной панели. 1,6 mm толсто с белым silkscreen (Taiyo) на зеленой маске припоя (Taiyo) и трудным золотом на пусковых площадках. Основное вещество от Shengyi поставляя 1 вверх по PCB в панель. Они изготовлены согласно с класс 2 IPC 6012 используя поставленные данные по Gerber. По каждому 25 доск упакованы для пересылки.



1,2 особенности и преимущества

1. Материал промышленного стандарта с высоким Tg (170℃ DSC) и превосходной термальной надежностью;

2. Неэтилированные собрания с максимальной температурой reflow 260℃;

3. Процесс SMT устойчив к паять reflow, устойчивый для того чтобы переработать;

4. Быстрая и своевременная доставка;

5. ISO9001, ISO14001, UL аттестовало изготовляя фабрику;

6. Конкурентоспособная цена;

7. Не значены, что сохраняет никакая качественная жалоба деньги;

8. Быстрая проверка CADCAM и свободная цитата PCB.



Монтажная плата золота PCB кнопочной панели трудная построенная на Tg170 FR-4 с зеленой маской припоя 0



1,3 спецификации PCB

Деталь Описание Требование Фактический
Элементарные сведения Тип доски Двойник встал на сторону PCB Двойник встал на сторону PCB
Отсчет слоя 2 слоя 2 слоя
Размер доски 65 x 71mm=1UP 65 x 71mm=1UP
Ламинат Слоистый тип 170 FR4 TG: CTI: 175V-249V 170 FR4 TG: CTI: 175V-249V
Поставщик / /
Tg ℃ ≧170 TG ℃ ≧170 TG
Законченная толщина 1,6+/--10%mm 1,57 mm
Покрывать толщину Толщина Cu PTH >20 um 22.13um
Внутренняя толщина Cu слоя 1/1OZ 1/1 OZ
Поверхностная толщина Cu 35 um 45,1 um
Маска припоя Материальный тип LP-4G G-05 LP-4G G-05
Поставщик Nan Ya Nan Ya
Цвет Зеленый цвет Зеленый цвет
Одиночный/оба стороны Обе стороны Обе стороны
Толщина S/M >=10.0 um 26,93 um
тест ленты 3M НИКАКОЙ слезьте никакой слезьте
Сказание Материальный тип S-380W S-380w
Поставщик Yo Tai Yo Tai
Цвет Белый Белый
Положение Обе стороны Обе стороны
тест ленты 3M Никакой слезьте никакой слезьте
Цепь Ширина трассировки (mm) 0.203+/-20%mm 0.195mm
Дистанционирование (mm) 0,203+/до 20%mm 0,199 mm
Гальванизировать золото Никель 100u» 112u»
Золото 10u» 11.11u»
Тесты Reliabilty Термальное ударное испытание 288±5℃, 10sec, 3 цикла НЕТ обесцветьте, НИКАКАЯ деламинация
тест abllity припоя 245±5℃ 100% моча
Функция Тест Electrioal 100% пропуск
Стандарт Класс 2 IPC-A 600H, КЛАСС 2 IPC_6012C 100% Пропуск
Возникновение Визуальный контроль 100% Пропуск
искривление и извив <>= 0,75% 0,26%
V-паз Толщина V-отрезка 0,4±0.1mm 0.41mm
Угол 30+/до 5 º 30
Таблица сверла (mm) T1 PTH 0.508+/-0.075mm
T2 PTH 0.710+/-0.075mm
T3 NPTH 5.000+/-0.05mm



1,4 применения

DC к конвертеру DC

Переходник USB Wlan

Приемопередатчик Rf

Контролируемый доступ

Приемные устройства оптического волокна



1,5 наша возможность PCB (2022)


Параметр Значение
Отсчеты слоя 1-32
Материал субстрата RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC; TMM4, TMM10, каппа 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5; PTFE F4B (DK2.2 DK2.65 DK2.85 DK2.94, DK3.0, DK3.2, DK3.38, DK3.5, DK4.0, DK4.4, DK6.15, DK10.2); AD450, AD600, AD1000, TC350; Nelco N4000, N9350, N9240; FR-4 (высокий Tg S1000-2M, TU-872 SLK, TU-768, IT-180A etc.), FR-4 высокое CTI>600V; Polyimide, ЛЮБИМЕЦ; Ядр etc металла.
Максимальный размер Тест летая: 900*600mm, тест 460*380mm приспособления, отсутствие теста 1100*600mm
Допуск плана доски ±0,0059"(0.15mm)
Толщина PCB 0,0157" - 0,3937" (0.40mm--10.00mm)
Допуск толщины (T≥0.8mm) ±8%
Допуск толщины (t<0.8mm) ±10%
Толщина слоя изоляции 0,00295" - 0,1969" (0.075mm--5.00mm)
Минимальный след 0,003" (0.075mm)
Минимальный космос 0,003" (0.075mm)
Наружная медная толщина 35µm--420µm (1oz-12oz)
Внутренняя медная толщина 17µm--350µm (0.5oz - 10oz)
Буровая скважина (механическая) 0,0059" - 0,25" (0.15mm--6.35mm)
Законченное отверстие (механическое) 0,0039" - 0,248" (0.10mm--6.30mm)
DiameterTolerance (механическое) 0,00295" (0.075mm)
Регистрация (механическая) 0,00197" (0.05mm)
Коэффициент сжатия 12:1
Тип маски припоя LPI
Минимальный мост Soldermask 0,00315" (0.08mm)
Минимальный зазор Soldermask 0,00197" (0.05mm)
Штепсельная вилка через диаметр 0,0098" - 0,0236" (0.25mm--0.60mm)
Допуск управлением импеданса ±10%
Поверхностный финиш HASL, HASL ЕСЛИ, ENIG, олово Imm, Imm Ag, OSP, палец золота
